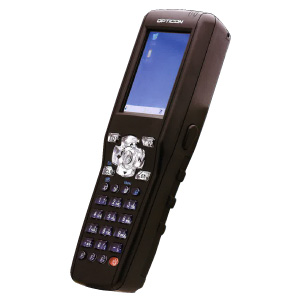

H-15BJ Windows Embedded CE6.0搭載 ハンディターミナル
![H-15BJ Windows Embedded CE6.0搭載 ハンディターミナル](img/h15bj.jpg)
![bluetooth](../../../common/img/icon/bluetooth.gif)
![無線LAN](../../../../common/img/icon/icon-wlan.gif)
![bluetooth](../../../../common/img/icon/icon-bluetooth.gif)
![バーコード](../../../../common/img/icon/icon-1d.gif)
![バーコード](../../../../common/img/icon/icon-2d.gif)
![IP54](../../../../common/img/icon/icon-ip54.gif)
![microSD](../../../../common/img/icon/icon-micro_sd.gif)
![タフボディ](../../../../common/img/icon/icon-tough.gif)
- 特長
- 仕様
- 型番
- ダウンロード

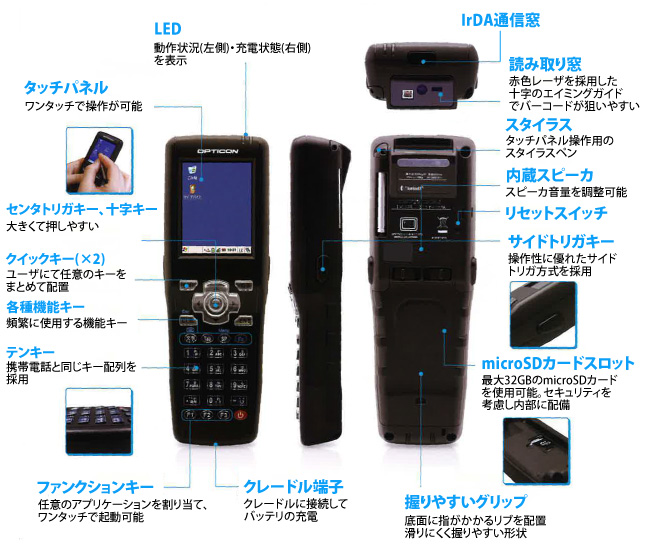

誰でも使えるハンディターミナル
![誰でも使えるハンディターミナル](img/h15bj_kinou.jpg)
使いやすさを追求したデザイン
![使いやすさを追求したデザイン](img/h15bj_suberi.jpg)
本体の底面に指がかかるリブを配置し、長時間作業も片手で楽々行えます。小型・軽量設計で重心バランスを考えたデザインを採用。
優れた耐環境性能を実現
![優れた耐環境性能を実現](img/h15bj_rakka.jpg)
耐落下性能1.5m、動作温度-10~50℃、保護構造IP54に準拠した防塵・防滴性能を備えています。様々な環境下で安定した運用ができます。
赤色レーザによるエイミングガイドを採用
![赤色レーザによるエイミングガイドを採用](img/h15bj_red.jpg)
太陽光の下や暗い場所でも見やすい赤色レーザをエイミングガイドに採用。十字のエイマーなので、スキャンしたいバーコードを狙いやすくなりました。
最新コードにも標準対応
◆GS1 DataBar 読み取り対応 | |
---|---|
GS1 DataBar | GS1 DataBar |
GS1 DataBar Stacked | |
GS1 DataBar Stacked Omnidirectional | |
GS1 DataBar Truncated | |
GS1 DataBar Limited | GS1 DataBar Limited |
GS1 DataBar Expanded | GS1 DataBar Expanded |
GS1 DataBar Expanded Stacked | |
GS1 DataBar 各種 Composite | |
GS1 DataBar Matrix |
充実の通信機能
◆赤外線通信 IrDA Ver.1.3
赤外線通信IrDA(対応プロトコル:IrCOMM/IrOBEX)を用いて携帯電話やPDA、パソコンと簡単なデータ交換をすることが可能です。
◆Bluetooth2.1
Bluetooth2.1(対応プロファイル:SPP/DUN)を搭載。さまざまなネットワークソリューションの構築が可能です。
◆無線LAN 802.11a/b/g/n
無線LAN 802.11a/b/g/n 対応の高速無線LAN通信を実現。WAPやWPA2の信頼性の高い暗号化方式にも対応しており不正アクセスや盗聴を防止します。
(*)すべてのデバイスでの動作を保証するものではありません。
あらゆる現場で作業効率がアップ
◆調剤・医薬品管理・患者識別
![調剤・医薬品管理・患者識別](img/h15bj_1.jpg)
点滴のような透明なものや、印刷状態の悪いバーコードの読み取り性能を大幅に改善。
◆受発注・棚卸
![受発注・棚卸](img/h15bj_2.jpg)
カメラモジュールの画角に入ったバーコードは方向を選ばず読み取ることができます。
◆流通・小売・卸売
![流通・小売・卸売](img/h15bj_3.jpg)
画像補正技術によって、難読バーコードの読み取り性能を強化。
◆製造・倉庫・物流
![製造・倉庫・物流](img/h15bj_4.jpg)
無線機器が混在する場所でも、無線LANの帯域を現場に合わせて選択できます。
対応バーコードシンボル
- 二次元コード(QRコードなど)
- QR,MicroQR, PDF417,Micro PDF417,
GS1 Data Matrix,Data Matrix(ECC 200),
MaxiCode, Aztec Code, Composite EAN/UPC - 一次元コード(バーコード)
- UPC,EAN(JAN),Code39,CodaBar(NW7),Inductrial 2 of 5,Interleaved 2 of 5,MSI/Plessy,
Code 93,Code 128 - 郵便コード
- Japan Postal
- GS1 / Composite
- GS1 128,GS1 DataBar Limited,GS1 DataBar Expanded,GS1 DataBar Omnidirectional,
Composite GS1 DataBar/128

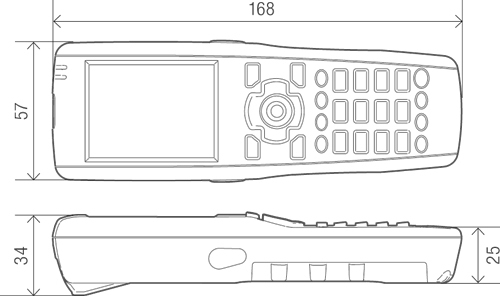

寸法図
![](img/h15bj_sunpou.jpg)
項目 | 仕様 | ||||
---|---|---|---|---|---|
CPU | Marvell PXA320 806MHz | ||||
OS | Windows Embedded CE 6.0 R3 日本語版 | ||||
メモリ | FROM | 512MB Flash ROM(ユーザエリア:400MB) | |||
RAM | 512MB DDR RAM | ||||
カードスロット | microSD×1 | ||||
クレードル用インターフェイス | 電源、USB(Rev.2.0、FULL SPEED、クライアント) | ||||
表示部 | LCD | 透過型カラーTFT液晶ディスプレイ(タッチパネル付)
2.4インチ、 240ピクセル×320ピクセル(QVGA) |
|||
バックライト | 白色LED バックライト | ||||
インジケータ | LED | 動作確認用LED:3色発光素子(赤・緑・青)×1 充電確認用LED:2色発光素子(赤・緑)×1 |
|||
バイブレータ | 振動モータ(ソフトウェアの設定により使用可能) | ||||
オーディオ |
内蔵スピーカ(モノラル) | ||||
リアルタイムクロック | 年月日時分秒(月差±150秒) | ||||
入力部 | タッチパネル | 抵抗膜方式タッチパネル(ソフトキーボードによる入力が可能) | |||
トリガキー | サイドトリガキー×2(センタキーをトリガキーに割当が可能) | ||||
キーパッド | 12キー(テンキー(0~9)、・、-) | ||||
キー/スイッチ | クイックキー(Q1、Q2)、 ナビゲーションキー(カーソルキー(上/下/左/右)、センタキー)、 機能キー(CLR、ENT、文字入力切替キー、Tab、SP、Fn)、 ファンクションキー(F1~F3)、 電源キー、リセットスイッチ |
||||
通信部 | 赤外線通信 | IrDA ver.1.3(SIR:115.2kbps (*1)) 対応プロトコル:IrCOMM (*2) |
|||
Bluetooth | Bluetooth ver.2.1 +EDR Class 2 対応プロファイル:SPP、DUN |
||||
無線LAN | IEEE802.11a/b/g/n準拠
セキュリティ規格:WEP、WPA、WPA2 (*3) 暗号化方式:WEP, TKIP, AES |
||||
主電池 | リチウムイオン充電池(3.7V 1840mAh) | ||||
バックアップ | 内蔵スーパーキャパシタ | ||||
副電池 | ニッケル水素二次電池 | ||||
連続使用時間 | 無線接続あり:約14時間 (*4) バーコード読取(無線接続なし):約16時間 (*5) |
||||
データ保持時間 | 30日間 (*6) | ||||
メモリバックアップ | 約10分(内蔵スーパーキャパシタによるメモリ保存時間) (*7) | ||||
充電時間 | ターミナル装着時:約4時間 主電池単独:約5時間 |
||||
保護機構 | 電池カバーロック機構 | ||||
スキャナ部 | 読取方式 | CMOSエリアセンサ、赤色LED照明 | |||
エイミング | 十字型赤色レーザエイミング(レーザClass1) | ||||
最小分解能 | 1D:0.127mm、Compasite:0.169mm、QR:0.169mm | ||||
環境仕様及び耐久性 | 動作温度 | -10~50℃ |
|||
動作湿度 | 20~85%RH(結露などがないこと) |
||||
保存温度 | -20~60℃ |
||||
保存湿度 | 20~85%RH(結露などがないこと) | ||||
保護構造 | IP54準拠 |
||||
耐静電気 | 直接放電:±8kV、間接放電:±15kV (非破壊) | ||||
耐落下強度 | 高さ1.5mからコンクリート床面に6面3サイクル(計18回)自然落下。異常がないこと。 (*8) | ||||
ソフトウェア | 予測変換可能日本語入力 (*9) | ||||
開発環境 |
Microsoft Visual Studio 2005 SP1(Standard Edition以上)、 Microsoft Visual Studio 2008 (Professional Edition以上) |
(*1) | 通信速度・通信距離は理論値であり、実際の環境条件により変化します。 |
(*2) | IrOBEX、IrCOMMに対応した全てのデバイスとの通信を保証するものではありません。 |
(*3) | WEP、WPA、WPA2 に対応する全ての環境での動作を保証するものではありません。 |
(*4) | 常温にて、無線LANで1KBのデータを送受信した場合。バックライトは最低輝度。 |
(*5) | 常温、バックライト最低輝度、待機:バーコード読み取りを10ごとに2回読み取り、表示、メモリに記録させた場合。 |
(*6) | 電源OFF前に主電池及び副電池を満充電にした場合の、常温における電源OFF後からのデータ保持時間です。 |
(*7) | 副電池が満充電状態で主電池をはずした場合の、常温におけるRTCおよびRAMのデータ保持時間です。 |
(*8) | 当社規定による試験値であり、保証値ではありません。 |
(*9) | 日本語変換は、オムロンソフトウェア(株)のiWnnを使用しています。 |
■ H-15BJ Windows Embedded CE6.0搭載 ハンディターミナル
型番 | 仕様 |
---|---|
H-15BJ | エリアイメージャ搭載ハンディターミナル,CE6.,BT/WiFi,充電池パック/スタイラス/ ストラップ付 |
■ アクセサリ
型番 | 仕様 |
---|---|
CRD-15 | 充電機能付通信クレードル , ACアダプタ/USBインターフェイスケーブル付 |
RBATT-H-15AJ | 充電池パック(BTR0500) |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
