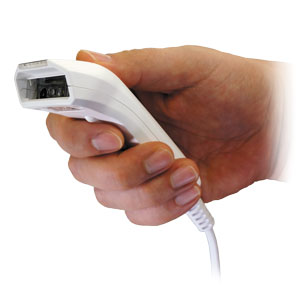

diBar slimQR 超小型ハンディエリアイメージャ
固定モデル cubeQR- 特長
- 仕様
- 型番
- ダウンロード
-
読み取り確認がカンタン
読み取り確認のLEDに、
広角照射高輝度青色LEDインディケータ
VBI(TM)を採用。
（*）VBI=Visual Brightness Indicator
-
抗菌ボディ
医療/介護施設での利用にも。
-
GS1-128対応
GS1-128規格の医療用バーコードにも対応。オプションの応用機能を搭載すると、識別子（AI）を検出して出力データの編集が可能。
-
液晶画面上のコードを読み取り
タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りもできます。アプリで発行されたクーポンQRコードもらくらく読み取り。 - 自然なグリップ位置
上部のくぼみに親指を乗せると、人差し指は自然にトリガー位置へ。
-
データフォーマット編集機能
読取データの指定位置にキャラクタを挿入したり、指定位置のデータを削除するなど、フレキシブルな編集ができます。
- HID POS対応
-
スタンド込みでも省スペース
一般的な二次元コードスキャナと比べてとても小さくなりました。
エリアイメージャで撮影して記録を残せるアプリ「画像撮影ユーティリティ 撮っと君」に対応。
弊社製品との併用に限り、ライセンスフリーでご使用いただけます。
写真撮影対応ウェッジアプリ「WedgeShotst™」 使用ライセンス付属
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
バーコードコードや二次元コードの読み取り直後に撮影できるので、読み取り時の状況が写真（画像）として記録に残せます。
のちに確認や検証が必要となったときエビデンスとして利用できます。
撮影した画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能です。
限られた人のみが確認できる設定のためデータ保管の面でも安心です。
SIAA抗菌認証モデル
slimQRは抗菌製品技術協議会のSIAAマーク取得試験をクリアした製品です。
SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術評議会ガイドラインで品質管理・情報公開された製品に表示されています。
ISO22196 (抗菌ISO) は、JIS試験法 (JIS Z 2801) をベースとして日本から提案され各国の支持により、2007年にプラスチック製品の抗菌製品評価試験方法として発行された規格です。
SW-AD1-DB2D 応用機能（オプション）
応用機能を追加すると、通常のスキャナではできないワンランク上の業務ができます。
- 漢字送信機能
USB キーボード(HID)/ キーボードインターフェイス経由で直接アプリケーションに漢字やカナを入力することができます。
（マイナンバーQRのUTF-8 変換にも対応） - データ照合機能
読み取ったデータを1 対1 照合して、結果を出力する機能です。
- GS1編集機能
GS1-128 やGS1 DataBar の識別子(AI) を検出して、4パターンのフォーマットでデータを送信できます。 - GS1フォーマットチェッカ機能
GS1-128 やGS1 DataBar の識別子(AI) やAIデータが正しいフォーマットでエンコードされているかをチェックします。
アクセサリ
- スタンド（グースネック）
省スペース設計スタンド
- 専用ホルダー
デスクトップ/ウォールマウントに対応
対応バーコードシンボル
- 二次元コード（QRコード）
- QR, マイクロQR, PDF417, MicroPDF, Aztec, コード49, データマトリクス, マキシコード,
郵便カスタマバーコード, 他 - 一次元コード（バーコード）
- JAN/EAN/UPC, コード39, コーダバー(NW7),インターリーブド 25, コード128, GS1-128,
コード93, インダストリアル25, マトリクス25, GS1 DataBar, 他
■仕様表
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス | USB(HID, COM), RS232C | |
| 照明LED | 白色LED | |
| エイマーLED | 赤色LED | |
| センサー | CMOS 640x480ピクセル | |
| 移動読取 | 100cm/秒迄(UPC100%, 最適なフォーカス位置にて) | |
| フレームレート | 30フレーム/秒 | |
| 視野角度 | チルト ±180°, ピッチ±45°, スキュー±45° | |
| 読取深度 | 50～250mm(NB=0.4mm) | |
| PCS | 30% min. | |
| 最大バーコードサイズ | 110mm | |
| 分解能(*) | 1Dコード: 0.1mm, 2Dコード: 0.127mm | |
| 読取窓幅 | 35mm | |
| 耐静電気 | 気中 8KV, 直接 4KV | |
| 耐落下衝撃 | コンクリート面に1.2mの高さから自然落下後、動作に支障なし | |
| 周囲照度 | 0～100,000lux | |
| 供給電圧 | DC5%V ±5% | |
| 消費電流 | 動作時 | USB: 210mA / RS232C: 320mA |
| スタンバイ時 | USB: 2.5mA / RS232C: 6mA | |
| 温度 | 動作温度 | -10～40℃ |
| 保管温度 | -40～60℃ | |
| 湿度 | 95% 氷結・結露無し(@40℃) | |
| 外形寸法 | W117.24xL34.2xD40mm | |
| 重量 | 約38g(ケーブル含まない) | |
| ケーブル長 | USBケーブル | 約1.5m |
| RS232Cケーブル | 約2.0m | |
| 保護等級 | IP40相当 | |
| MTBF | 70,000時間(2次元エンジン部) | |
| 適合規格 | FCC, CE Class B, VCCI | |
| (*) | 弊社基準テストチャートによる実力値であり、保証値ではありません。 コード品質や周囲照度など運用環境に影響されます。 |
(販売終了)
■ slimQR 超小型ハンディエリアイメージャ
| 型番 | 仕様 | 参考価格 |
|---|---|---|
| slimQR-USB(*1) （販売終了） |
エリアイメージャ, USBインターフェイス(HID/COM/HID-POS), 1.5mストレート | |
| slimQR-microUSB （販売終了） |
エリアイメージャ, miroUSBインターフェイス(HID/COM/HID-POS), 1.5mストレート | |
| slimQR-RS(*) （販売終了） |
エリアイメージャ, RS232Cインターフェイス, 2mストレート, ACアダプタ別売 |
| (*1) | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| (*) | 案件対応品です。弊社までご相談ください。 |
■ アクセサリ・オプション
| 型番 | 仕様 | 参考価格 |
|---|---|---|
| slimSTAND （在庫限り） |
グースネットスタンド | |
| slimHOLDER （在庫限り） |
デスクトップ/ウォールマウントホルダー | |
| SW-AD1-DB2D | 漢字送信/GS1編集/GS1フォーマットチェッカ/照合機能追加オプション (slimQR/cubeQR本体と同時発注が必須) |
|
| PS5V | ACアダプタ, DC5V 出力 | |
| CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
■ マニュアル
| 名称 | 対応モデル | |
|---|---|---|
| 二次元コードリーダ ユーザーズガイド （dibar2d.pdf） |
slimQR/
cubeQR ※FW：CZ000169BAA以降 （2020年～） |
 |
| 二次元コードリーダ ユーザーズガイド （dibar2d-old.pdf） |
slimQR/
cubeQR ※FW：CZ000169BAAより前 （～2019年） |
|
| (*) | ファームウェア（FW）で参照ユーザーズガイドが異なります。 |
■ ドライバ
| 名称 | 対応モデル | |
|---|---|---|
| バーチャルCOM（USB-COM）ドライバ （hsm-usb-serial-driver-version-3.5.35.zip） |
slimQR cubeQR |
|
| OPOSドライバ （db2dopos.zip） |
slimQR cubeQR |
|
■ ユーティリティ
| 名称 | 対応モデル | |
|---|---|---|
| 画像キャプチャユティリティ （diBar2d_win.zip） |
slimQR cubeQR |
|
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
