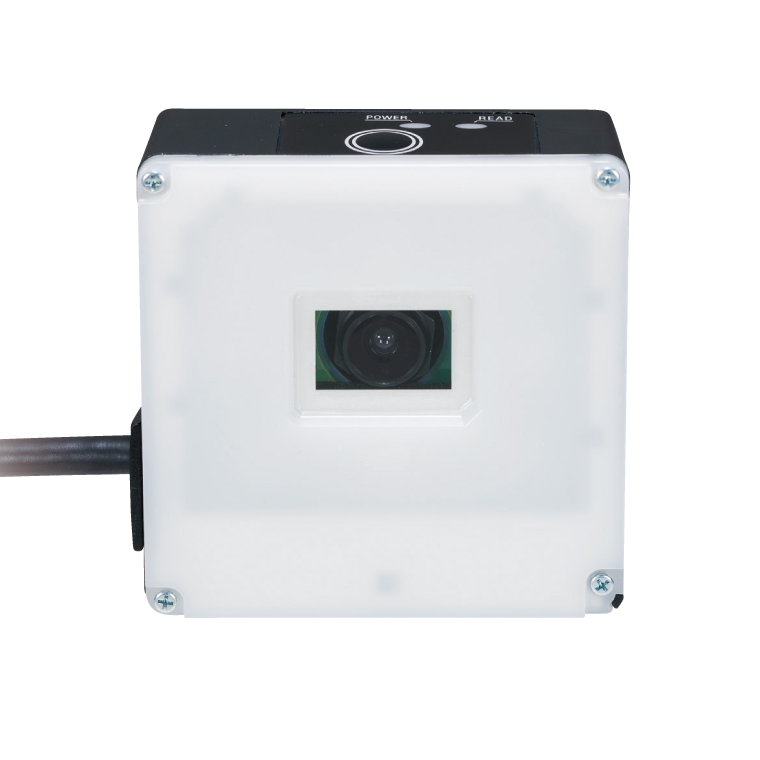

QB30 組込式二次元コードスキャナ
QB30シリーズ
組込式二次元コードスキャナ
販売終了
ラインナップ
小型軽量モデル QM30シリーズ - 特長
- 仕様
- 型番
特長
用途に合わせて選べる2タイプをご用意
■QB30：省スペースに設置可能な広角視野モデル
小型ボディ+広角レンズの採用により、読み取り対象物からの距離を離すことなく、省スペースに設置が可能。キオスク端末などへの組み込みの際の設置スペースを削減でき、設置の自由度が高まります。(*1)
■QB31：離れていても読める大深度モデル
読み取り深度を拡大させたことにより、読み取り対象物からの距離が離れている場合にも対応。工場の生産ラインなどに最適で、現場の生産性向上に貢献します。
複数コードの一括読み取り
視野内にあるコードを、最大8個(*2)まで一括読み取りでき、読み取り時間を大幅に短縮。一度ラインに流せば一気に情報が読み取れます。
キオスク端末に
読み取り視野が広いため、筐体内部の組み込みスペースを削減できます。
| (*1) | 読み取り面にプレートを設置する場合には、減反射コーティングしたプレートのご使用をおすすめします。 |
| (*2) | コード種は2種類まで対応可能。 |
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- EAN-13/-8（JAN-13/-8）、UPC-A/-E、UPC/EAN（アドオン付き）、Interleaved 2 of 5、CODABAR（NW-7）、CODE39、CODE93、CODE128、GS1-128（EAN-128）、
GS1 DataBa（RSS） - 二次元コード（QRコード）
- QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、DataMatrix（ECC200）、Aztec、GS1 Composite（EAN.UCC Composite）

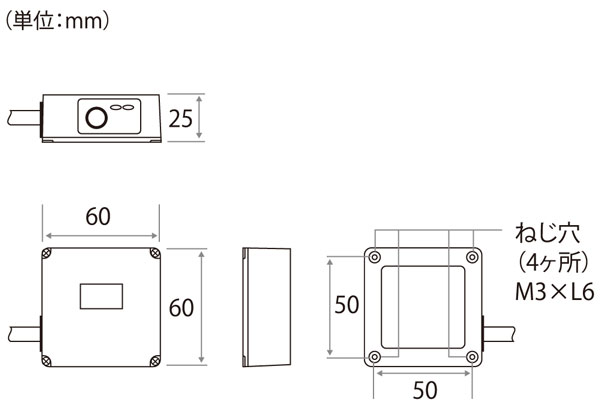

外形寸法

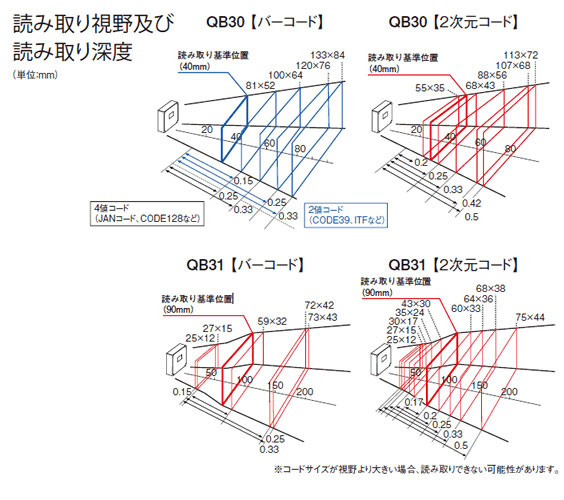

読み取り図
| 項目 | QB30-SR | QB30-SU | QB31-SR | QB31-SU | |
|---|---|---|---|---|---|
| 最小分解能 | 二次元コード | 0.20mm | 0.17mm | ||
| バーコード | 0.15mm | ||||
| マーカ光 | - | 可視半導体レーザ (赤色1mW max、JISクラス2) |
|||
| 読み取り基準位置 | 40mm | 90mm | |||
| 読み取り視野(*1) | 62mmx39mm | 56mmx30mm | |||
| ラベル移動速度(*2) | 800mm/s | - | 500mm/s | - | |
| 照明 | 白色LED | 赤色LED | |||
| 読み取り確認 | LED | 1個(青・緑・赤) | |||
| ブザー | 音量コントロール3段階 トーンコントロール3段階 |
||||
| インターフェイス | インターフェイス | RS-232C (ミニD-sub15PINメス)(*3) |
USB | RS-232C (ミニD-sub15PINメス)(*3) |
USB |
| ケーブル長 | 0.5m | 2m | 0.5m | 2m | |
| 外部入出力 | 入力 | トリガ・リセット | - | トリガ・リセット | - |
| 出力 | 読み取りOK/NG・照合OK/NG・外部照明同期信号 | - | 読み取りOK/NG・照合OK/NG・外部照明同期信号 | - | |
| 電源部 | 定格電圧 | 5V | |||
| 電源 | 上位機器から供給 | ||||
| 付帯機能 | 操作ボタン | 1ボタン(マジックキー) | |||
| 複数コード一括読み | 最大8個 | ||||
| 画像保存 | 最大10枚 | ||||
| 環境性能 | 動作温度 | -20～50℃ | |||
| 保護等級 | IP54 | ||||
| 筐体色（前面） | ホワイト | ブラック | |||
| 質量 | 約120g | 約150g | 約120g | 約150g | |
| (*1) | 読み取り基準位置においての値 |
| (*2) | 外部トリガ使用時、読み取り基準位置においてセルサイズ：0.33mm/Ver5のQRコード1個を読み取った場合の参考値であり、実際の環境条件により変化します。 |
| (*3) | D-sub9PINで外部機器と接続される場合、別途D15タイプ-D9Sタイプ変換ケーブルおよびACアダプターが必要です。 |
型番 (販売終了)
■ QB30シリーズ 組込式二次元コードスキャナ (販売終了)
| 型番 | 仕様 |
|---|---|
| QB30-SR | 組込用2次元コードスキャナ, RS232C |
| QB30-SU | 組込用2次元コードスキャナ, USB |
| QB31-SR | 組込用2次元コードスキャナ, RS232C |
| QB31-SU | 組込用2次元コードスキャナ, USB |
| CBL-USB-AB | USBケーブル, CB00-US1400/4A-4B-01 |
| CBQ3-RS2000/15-9-01 | RS232C D15P→D9S変換ケーブル 2m,ACアダプタ付属 |
| AD2-1005/3000 | ACアダプタ |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
