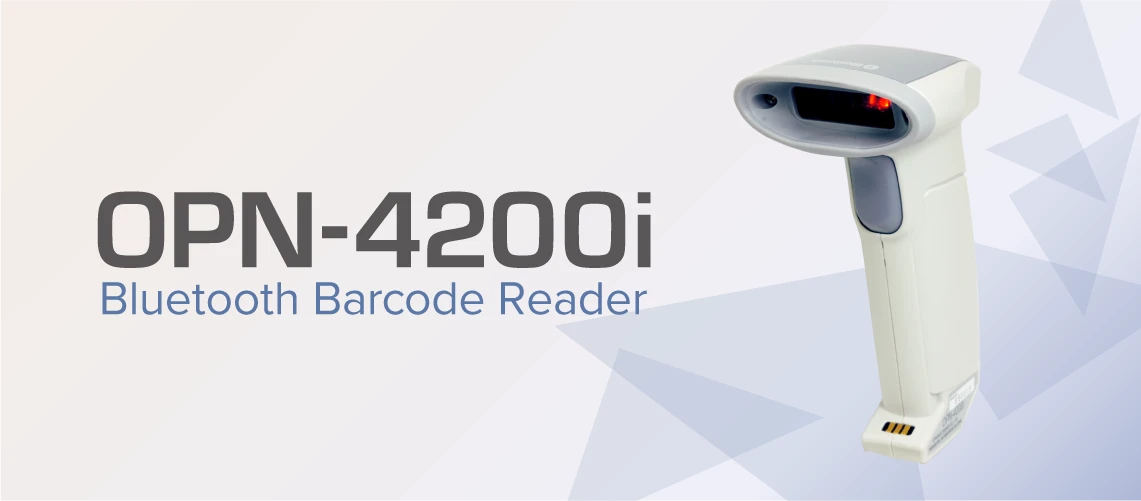

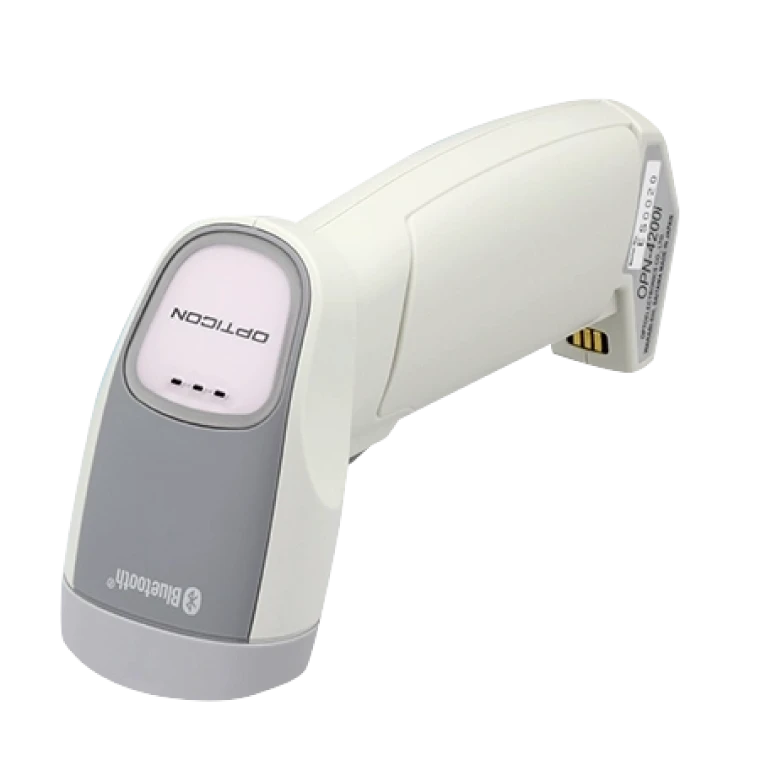

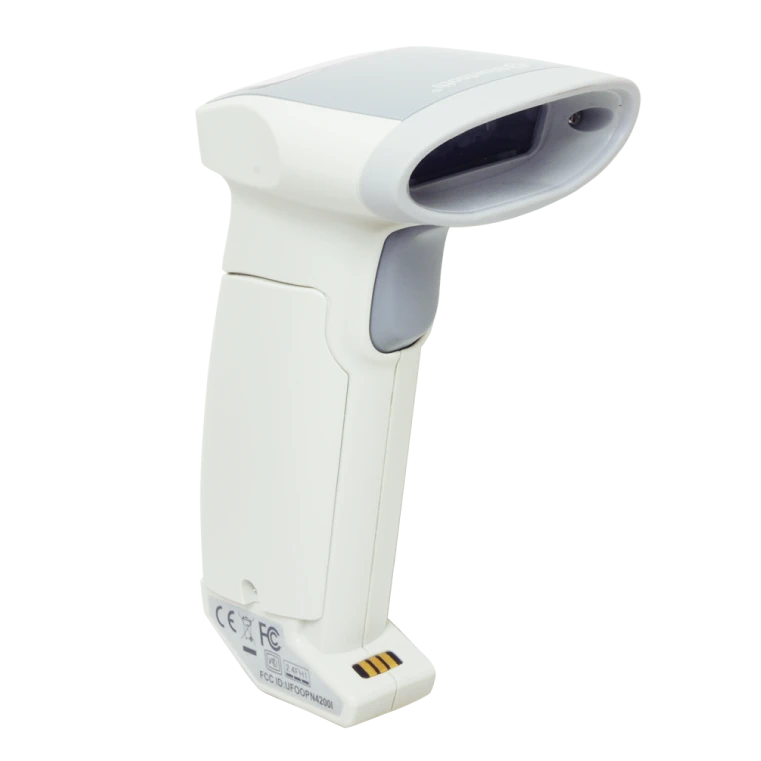

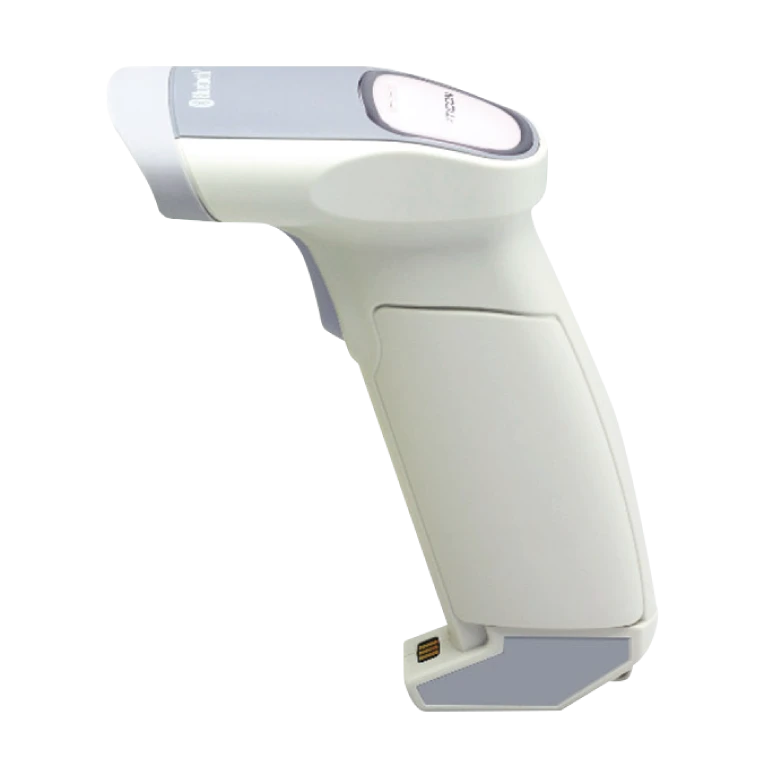

OPN-4200i Bluetooth搭載ガンスタイルリニアイメージャ

OPN-4200i Bluetooth搭載ガンスタイルリニアイメージャ
MODEL
OPN-4200iシリーズ
Bluetooth搭載
ガンスタイルリニアイメージャ
ベストプライス
Bluetooth通信
バーコードスキャン抗菌抗菌抗菌

  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

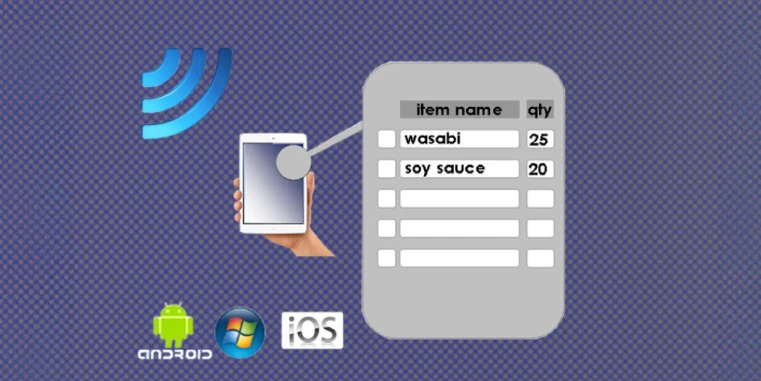

  • Bluetooth Class 2 SPP/HIDに対応

    タブレットPC、スマートフォンなどBluetooth対応機器をベースにした運用に最適です。本体そのものをデータコレクタとして使用できます。

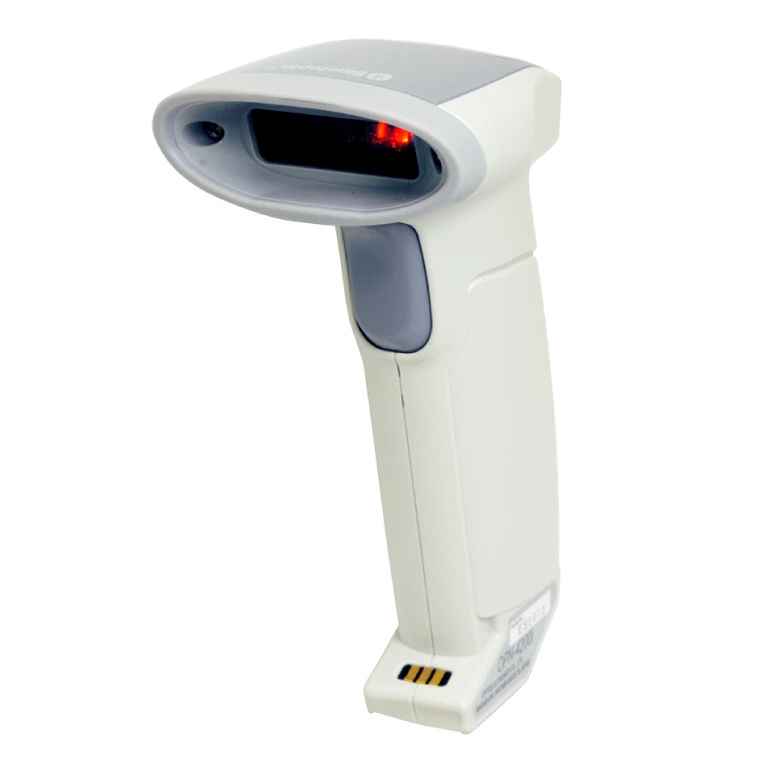

  • 優れた読み取り性能 / LED エイミング

    視認性の高い赤色LEDエイミングを使用し、読み取り位置を容易に認識できます。液晶画面に表示されたバーコードの読み取りも可能

LEDエイミング

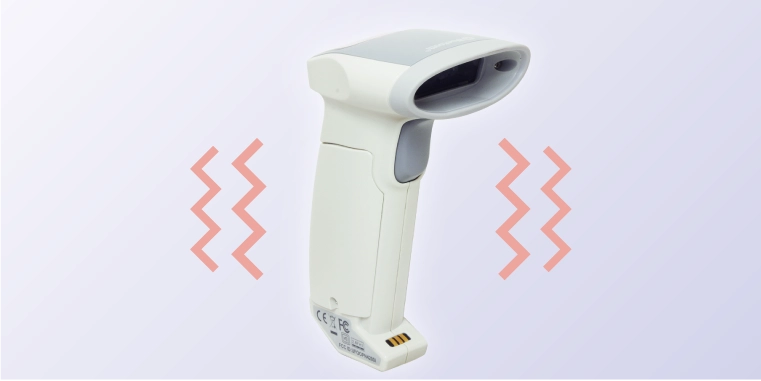

  • バイブレーション機能

    騒音の出る工場や屋外でも作業効率アップ。音が出せない環境でも読み取りを確認することができます。従来のブザー音とLED表示も搭載。

バイブレーション
  • ハンズフリーも対応

    専用充電器 CHG-3201 により充電を行います。専用スタンド STD-0171 との併用で、充電機能付き読み取りスタンドとしても使用できます。(オートトリガ・スタンド検知設定 によるハンズフリーの作業が可能です。)

スタンド

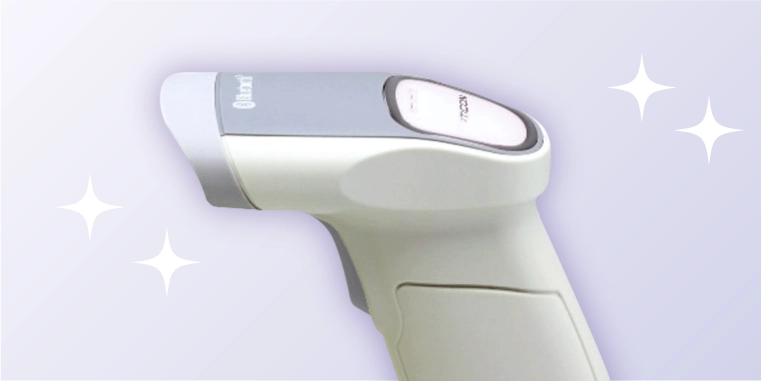

  • 抗菌仕様

    特殊抗菌仕様の筐体を採用。 アルコールによるふき取り清掃も可能です (読み取り窓部、ステータス LED 部を除く)。

バイブレーション

オプション

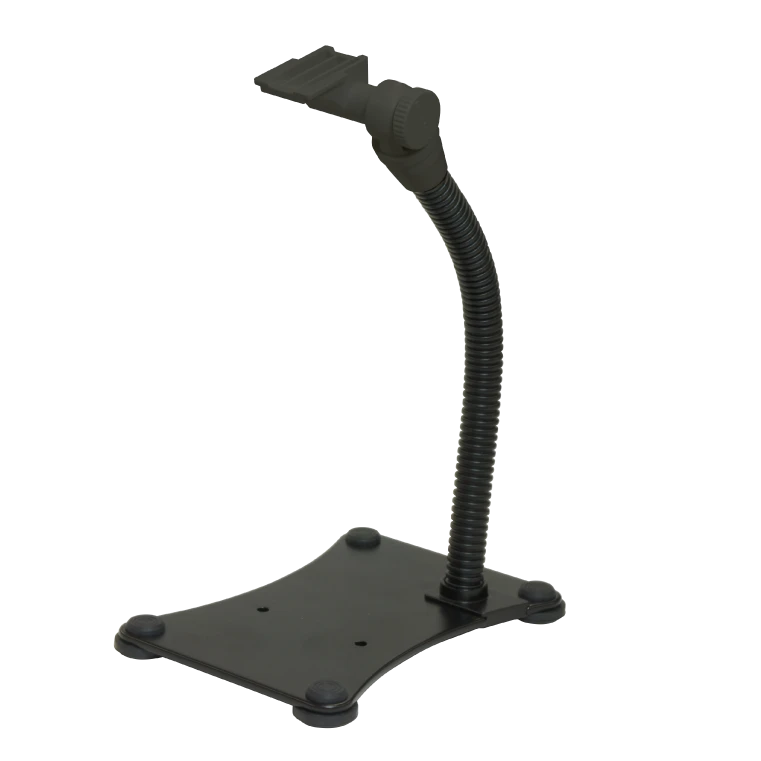

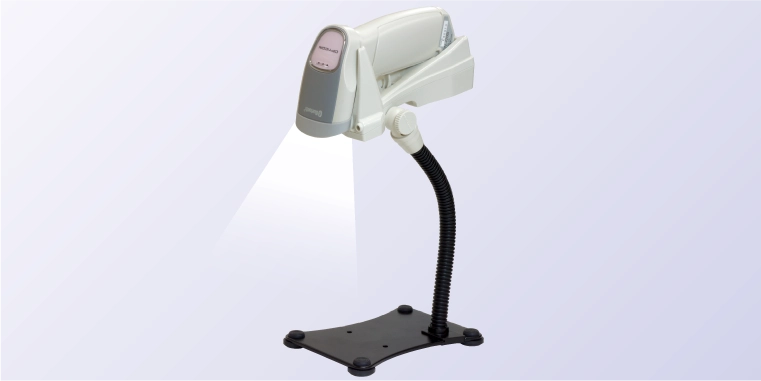

  • オートスタンド

LEDエイミング
写真はCHG-3201と組み合わせた状態です。

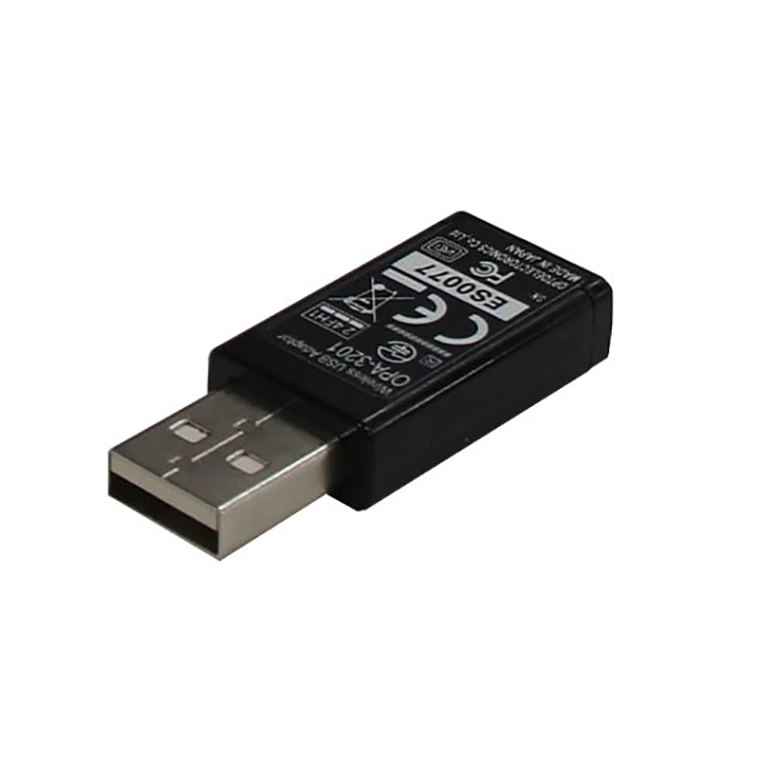

  • 専用USBドングル(Bluetooth HID対応)

LEDエイミング
仕様

対応バーコードシンボル

一次元コード(バーコード)
JAN, EAN, UPC-A, UPC-E, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 11, Code 39, Code 93, Code 128 等

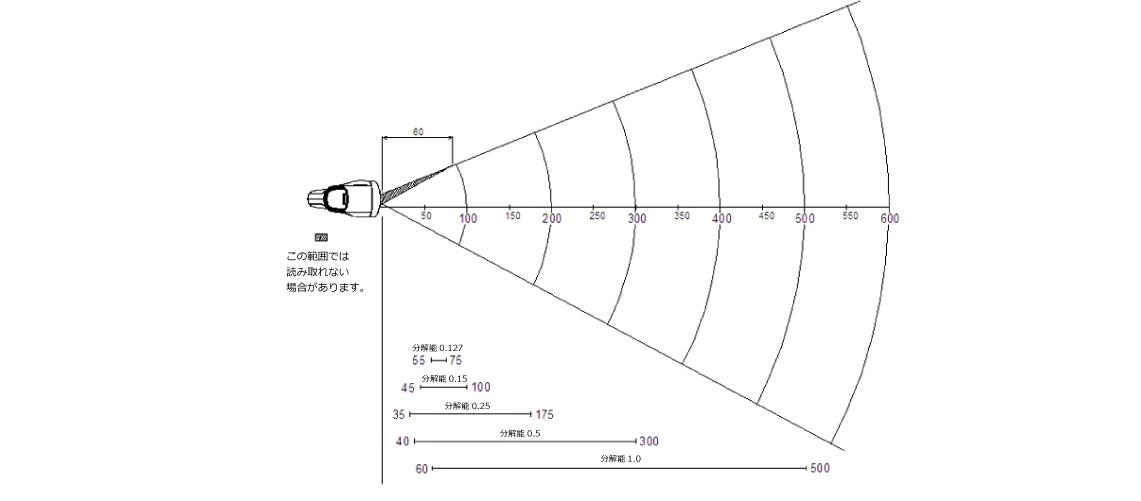

読み取りフィールド参考図

読み取りフィールド図

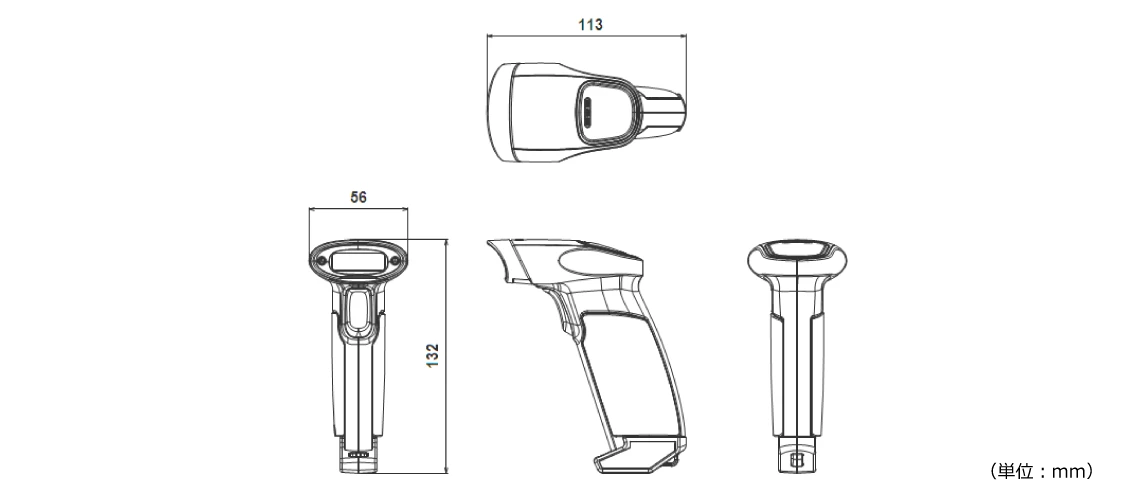

寸法図

読み取りフィールド図
項目 仕様
CPU/メモリ CPU : 32ビット CISC 96MHz
FROM : 512KB+32KB
SRAM : 96KB
FROM(ストレージ) : 1MB
キーパッド 1キー(トリガキー)
表示部 ブザー 音量(3 段階), 音程調整可能
LED 赤/緑2 色LEDx2, 青1 色LEDx2
振動モータ 強さ(3段階)、長さ(4段階)調整可能
通信部 規格 Bluetooth Version 2.1 Class 2
通信距離(※) 10m
プロファイル SPP , HID
周波数 2402 ~ 2480 MHz
電源部 主電池 リチウムイオン、3.7V , 1100 mAh (typ.)
連続使用時間 48時間以上
充電方法 専用充電器 CHG-3201
動作 (充電) 電圧 5.0 ~ 6.5 V
消費電流 (充電時) 1A未満
光学部 光源 赤色LED
読み取り方式 CCDリニアイメージセンサ
画素数 1500画素
視野角 水平: 約50°
読取部 ピッチ角度 ±50°
スキュー角度 ±65° (デットゾーン ±8° は除く)
チルト角度 ±25°
湾曲面読み取り R ≧ 15 mm (JAN-8)、R ≧ 20 mm (JAN-13)
最小 PCS 値 0.3 以上、反射率差 (MRD) 32% 以上
最小分解能 0.1 mm ( Code 39、PCS 0.9 の場合)
環境特性 動作温度 0 ~ +50℃
保存温度 -20 ~ 60 ℃
動作湿度 20 ~ 85%RH (非結露、非氷結)
保存湿度 20 ~ 85%RH (非結露、非氷結)
耐外乱光
蛍光灯
10,000 lx 以下
耐外乱光
太陽光
100,000 lx 以下
耐静電気 破壊なし  : ±15 kV (気中放電、直接)
誤動作なし : ±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接)
耐落下強度 高さ150cmからコンクリート床面に計30回 (6面5サイクル) 自然落下させ、異常がないこと。
防塵・防滴 IP42
物理仕様 外形寸法 113 x 56 x 132 mm (WDH)
質量 約127g (付属品を除く)
適合法令および規格 LED安全規格 IEC 62471:2006 リスク免除グル-プ
製品安全規格 EN60950-1:2005、IEC60950-1:2006
EMC ・R & TTE 指令
 EN 55022:2010、EN 301 489-1 V1.9.2、
 EN 301 489-17 V2.1.1、EN 300 328 V1.8.1
・FCC Part 15 Subpart C, Subpart B ClassB
・VCCI クラス B
証明規格 CE マーキング、工事設計認証
その他 Bluetooth ロゴ認証、MFi ライセンス
環境負荷抑制対応 RoHS 指令準拠
※:通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。
型番

■ MODEL OPN-4200iシリーズ Bluetooth搭載ガンスタイルリニアイメージャ

型番 仕様
OPN-4200i-AM-V+CHG+PS
RoHS対応
Bluetooth搭載ガンスタイルリニアイメージャ基本セット(本体, CHG-3201充電クレードル, ACアダプタ)
STD-0171-WH オートスタンド
OPA-3201-USB 専用USBドングル(Bluetooth HID対応)
ダウンロード

■ マニュアル

名称 対応モデル
クイックガイド
(qg-opt-uni.pdf)
OPTシリーズ ダウンロード
OPN-3200i OPN-4200i 取扱説明書
(opn3200i4200i.pdf)
OPN-3200i
OPN-4200i
ダウンロード
