医療・介護・流通分野に最適なレーザースキャナ
OPL-6845Sは、抗菌・耐黄変素材で常に清潔なレーザースキャナです。また、1.5ｍからの落下に耐える耐久性、データ編集読み取りおよびデータ編集出力が可能となっています。
JIS準拠の抗菌ボディ
JIS Z 2081 準拠の抗菌・耐黄変素材により、医療・流通分野での使用に最適

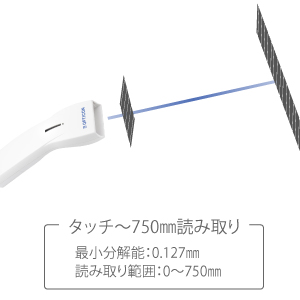

高い読み取り性能
遠距離の離し読みが可能で、幅広コードのタッチ読み取りはもちろん、750mmの遠方読み取りも可能
マルチインターフェイス/強化ケーブルコネクタ
交換ケーブル方式を採用し、ケーブルの交換が可能です。マルチインターフェイスをサポートしておりUSB（HID/COM）およびRS-232Cに対応しています。 容易なケーブル交換方式でありながら、強化されたケーブルコネクタで屈曲や引張に強い構造を実現しました。
バイブレーション機能/サイレントモード
バイブレーション機能を搭載、手のひらで読み取りを認識できるため、医療や生産現場向けにも安心してご使用いただけます。また、トリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード機能があります。
読み取り編集機能
「データウィザード」機能により、データ編集読み取りおよびデータ編集出力が可能です。
アクセサリ(オプション)

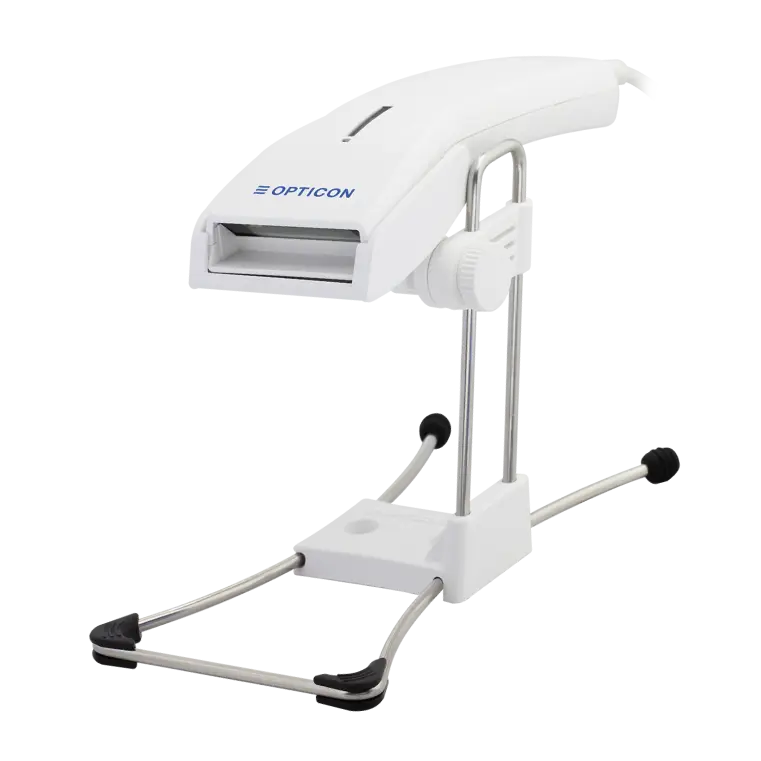

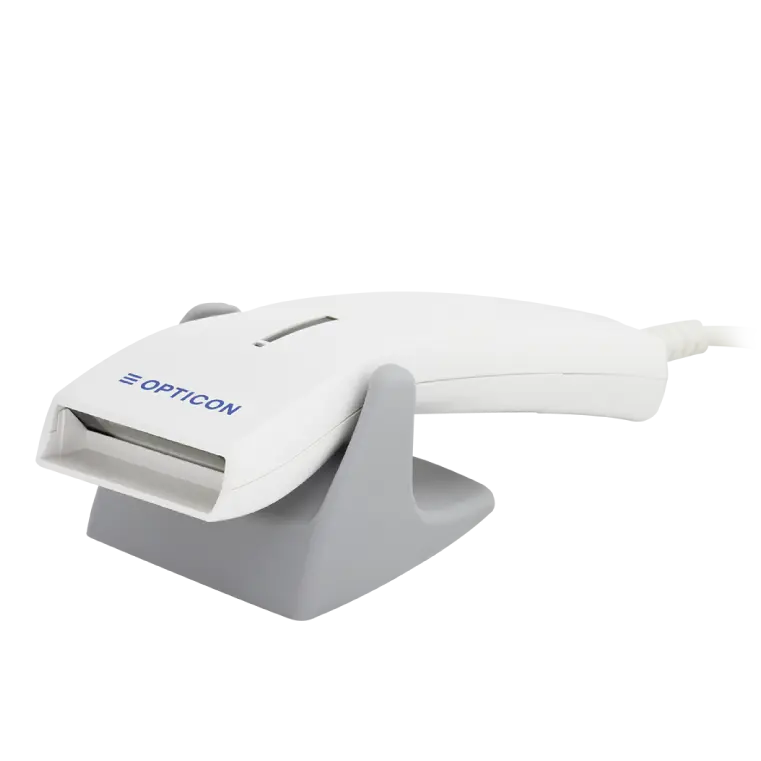

OPL-6845S対応オートスタンド・ホルダー
仕様
対応バーコード
- 一次元コード（バーコード）
- UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, Code 39, NW-7 (Codabar),Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128,MSI/Plessey, Matrix 2 of 5, Code 11, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded
読取深度
| ナローバー幅 | 分解能（mm） | 近方（mm） | 遠方（mm） |
|---|---|---|---|
| Code39 | 0.127 | 0 | 80 |
| Code39 | 0.254 | 0 | 250 |
| JAN | 0.33 | 0 | 330 |
| Code39 | 0.5 | 0 | 550 |
| Code39 | 1.0 | 0 | 750 |
| ※： | 弊社標準バーコードチャートによる参考値です。周囲環境やコード品質に大きく影響を受けます。 |

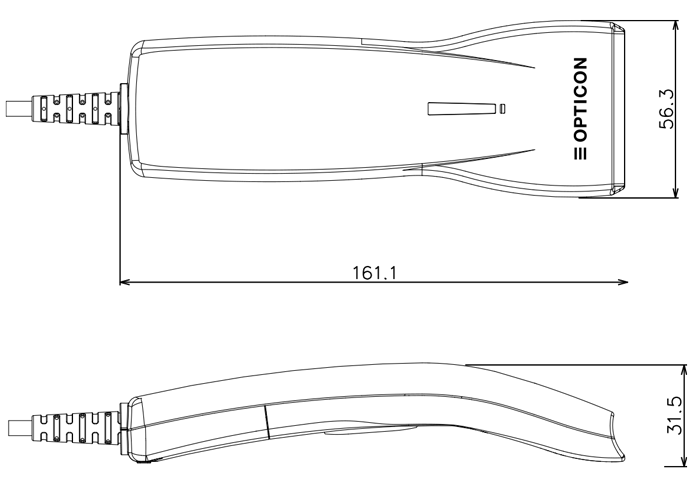

寸法図

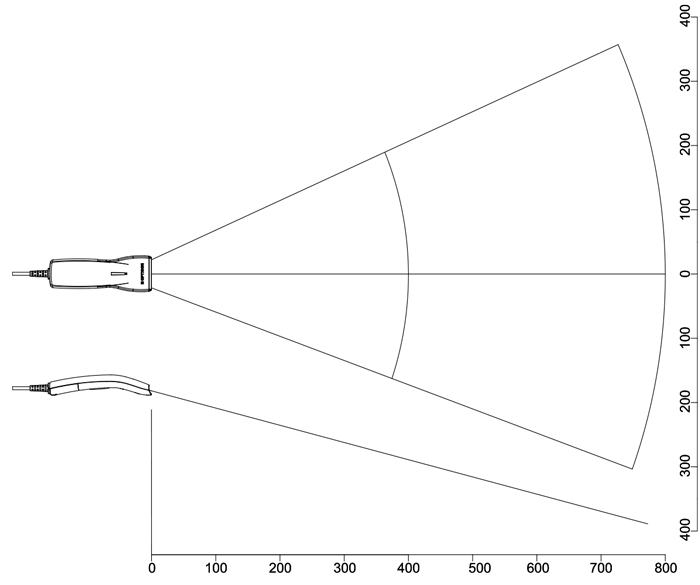

読み取りフィールド参考図
仕様
仕様
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス | USB（HID/COM）、RS- 232C | |
| ケーブル | USB 2.0 m ストレート標準（脱着式接続済み） | |
| 動作時 | 温度 | －5～50℃ |
| 湿度 | 5～90%RH (非結露、非氷結） | |
| 保存時 | 温度 | －30～60℃ |
| 湿度 | 5～90%RH (非結露、非氷結） | |
| 耐外乱光 | 太陽光 ：80,000 lx 以下 蛍光灯 ：4,000 lx 以下 |
|
| 耐静電気 | 15kV(非破壊) | |
| 耐落下 | 1.5m ( コンクリート床面 ) 5面3サイクル自由落下。読み取リが可能なこと。 |
|
| 防塵防滴 | IP42相当 | |
| 外形寸法 | 161.1(D) X 56.3 (W) X 31.5 (H) mm ( 突起含まず ) | |
| 重量 | 約75g （ケープルを除く） | |
| 抗菌仕様 | JIS Z 2081 相当 | |
| 保証 | 5年 | |
電気的仕様
| 項目 | 仕様 | |
|---|---|---|
| 動作電圧 | 4.5～6.5 V | |
| 消費電流 | 動作: 135mA, 検知状態:65mA, 待機: 25mA(USB) |
|
読み取り部
| 項目 | 仕様 | |
|---|---|---|
| 光源 | 赤色半導体レーザ 波長 ： 645 ～ 664 nm | |
| 読み取り方式 | 赤色レーザ 走査方式 | |
| 読み取り速度 | 100 スキャン／秒 | |
| インディケータ | 上部ケース青色 LED、 ブザー、 バイブレーション | |
| 最小分解能 | 0.076mm（3mil） | |
| 読み取り角度 | ピッチ：±35° スキュー：±50° (±8°デッドゾーン） チルト：±20° |
|
| 湾曲面読み取り | R ≧ 15 mm (NW-7(Codabar) 10桁)、 R ≧ 20 mm (UPC/EAN 12/13桁) |
|
| PCS値 | 0.2以上 | |
| 幅広バーコード | 110mm(Code39@ 0.2mm) | |
| 移動体読み取り | 6.0m/s (EAN/UPC @ 0.33mm) | |
安全規格
| 項目 | 仕様 | |
|---|---|---|
| レーザ安全規格 | IEC/EN 60825-1 Class 2 CDRH Class 2 JIS C 6802 クラス 2 |
|
| EMC | ・EMC 指令：EN 55024, EN 55032 Class B ・FCC Part 15 Subpart B Class B ・VCCI クラス B |
|
| 環境負荷 | RoHS指令 | |
型番
型番：OPL-6845S ハンドヘルドレーザスキャナ
セット内容
- 本体
- ドキュメント
| 型番 | 仕様 |
|---|---|
| OPL-6845S-V-WHT-USB(※1) | バイブ付抗菌仕様ハンディバーコードレーザスキャナ, USB I/F(HID＆COM) |
| OPL-6845S-V-RS232C＋PS-WHT (※2) |
バイブ付抗菌仕様ハンディバーコードレーザスキャナ, RS232C, ACアダプタ付 |
| (※1) | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| (※2) | ACアダプタが付属します。 |
| (※※) | メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、USBインターフェイス(USBキーボードインターフェイス)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください. |
オプション
-

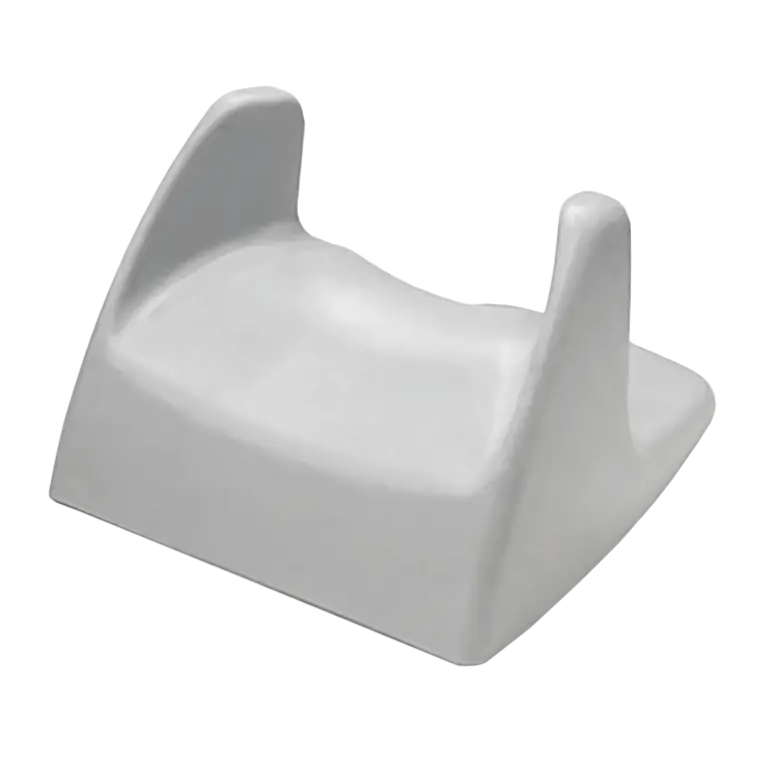

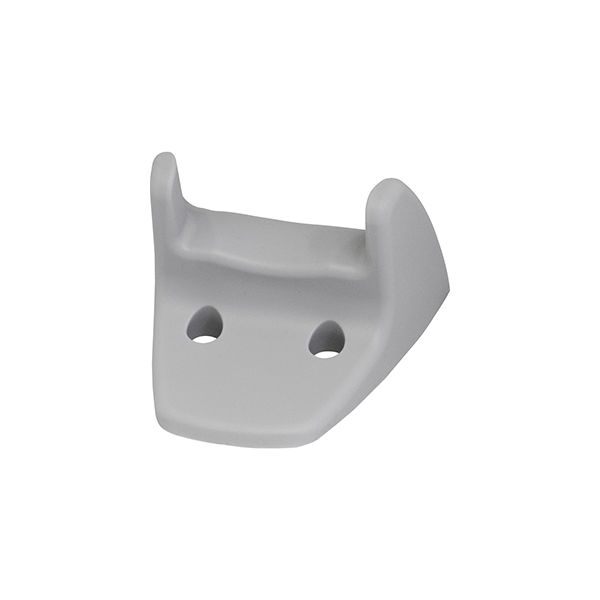

ホルダー(ST-1S)
-

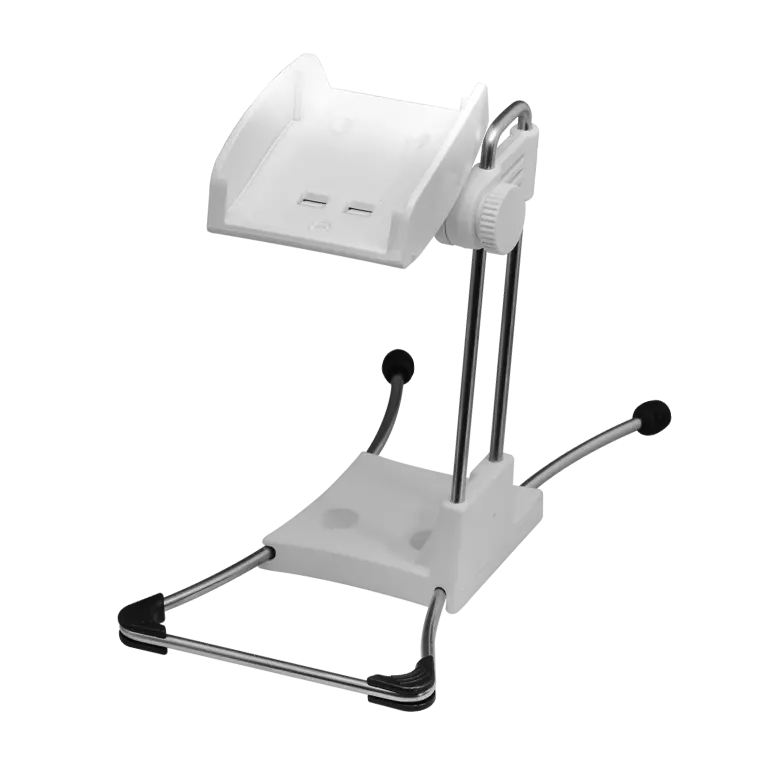

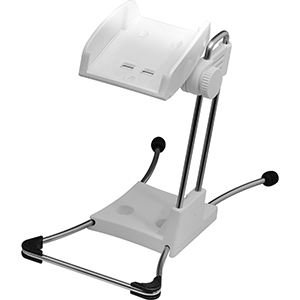

オートスタンド
(STD-6845S-WHT)
| 型番 | 仕様 |
|---|---|
| ST-1S | ホルダー |
| STD-6845S-WHT | オートスタンド |
- 特長
- 仕様
- 型番
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
