作業中も自由に移動

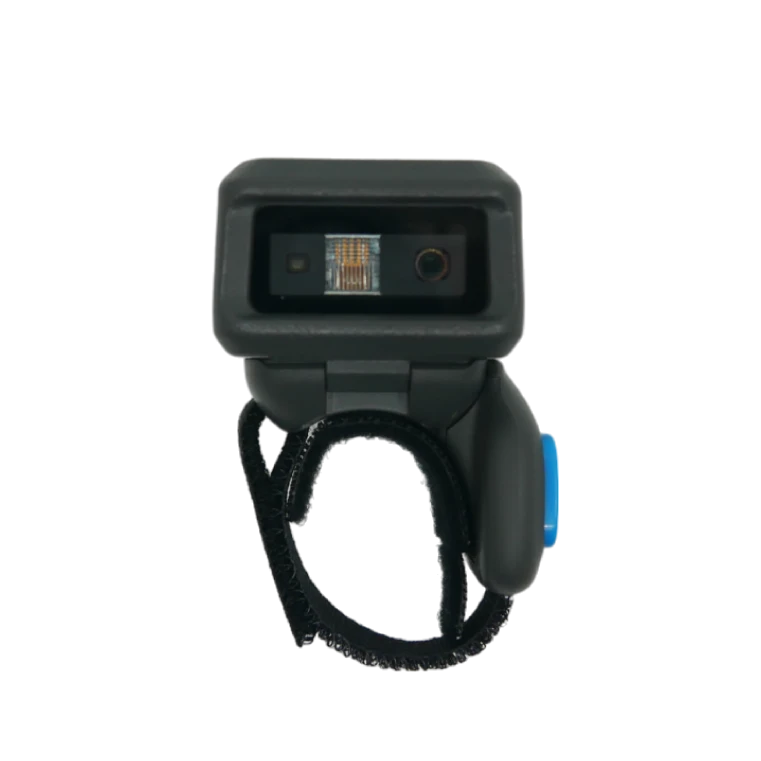

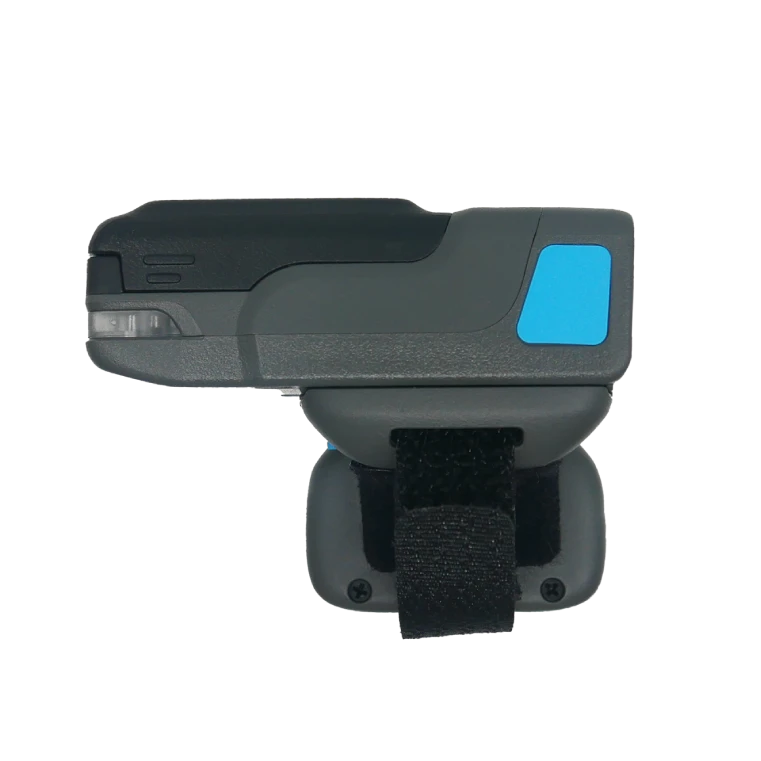

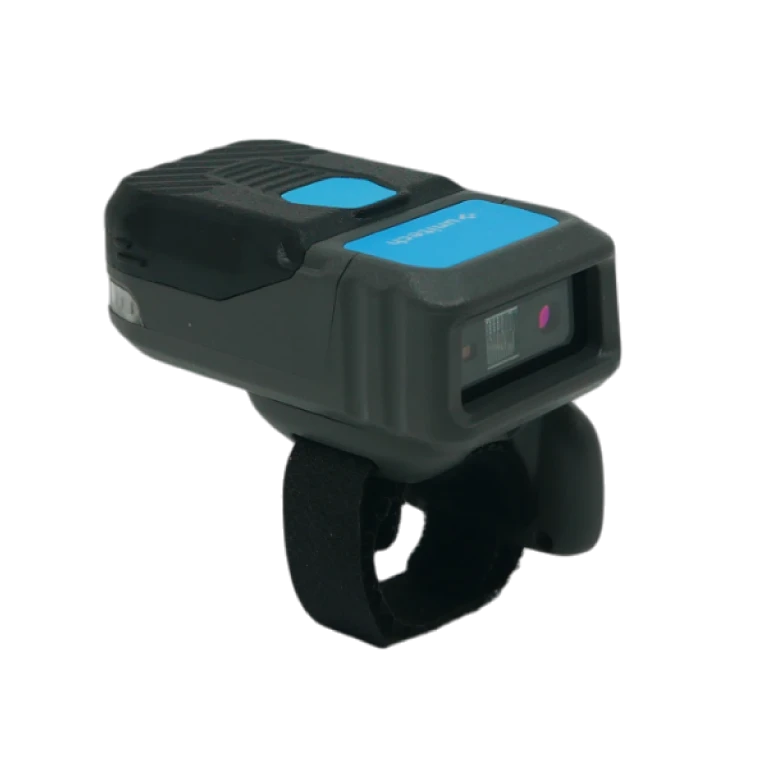

指に装着できるリングコードリーダ
MS633は、人差し指に装着するウェアラブルワイヤレスコードリーダです。 装着中も両手が自由に使え、コードの読み取りが必要な時はスムーズに1D/2DコードやOCRフォントを読み取れます。バッテリは最大9時間（ロングレンジモデルは約6時間）稼働し、長時間作業にも対応します。
軽量コンパクト設計
重さ56g（ロングレンジモデルは67g）の軽量設計。長時間にわたる作業でも快適に利用できます。
視認性の高い照準
エイマには視認性の高い緑色LEDを採用しています。標準モデルは丸型エイマ、ロングレンジモデルは離れた場所でも狙いやすいライン型（線形）エイマを搭載しています。
ロングレンジモデルも
ラインナップ
ロングレンジモデルは、最大12ｍの離れた場所からバーコードを読み込むことができます。高所や離れた場所のコード読み取りも楽に行えるので作業性を向上させます。
左右の指に装着可能
左右どちらの利き手にも簡単に切り替えが可能で、様々な作業環境でも柔軟にご利用いただけます。
安定した無線通信
MS633は、未使用時でも接続を維持できます。倉庫や小売店等の広範囲な環境でも安定したバーコードデータ収集が可能です。
仕様
対応シンボル
- 一次元コード（バーコード）
- Code39, Code128, Codabar(NW7), Code11, UPC/EAN/JAN, 2of5 Databar, Code39, MSI, UK Plessy, Telepen, Composite, TLC-39
- 二次元コード（QRなど）
- PDF, Micro PDF, コンポジット, TLC-39, Aztec, Data Matrix, QR, Maxicode, Han Xin, Grid Matrix, 郵便コード, OCR
- OCR
- OCRフォント読み取り対応
読取深度
標準レンジモデル
| シンボル | 近 | 遠 |
|---|---|---|
| UPCA（100%） | 4.6cm | 49.5cm |
| Code39（5mil/0.127mm） | 6.1cm | 24.1cm |
| Code128（5mil/0.127mm） | 7.1cm | 22.9cm |
| PDF417（6.67mil/0.169mm) | 6.1cm | 20.3cm |
| DataMatrix（10mil/0.254mm） | 7.4cm | 21.6cm |
| QR（15mil/0.381mm） | 3.0cm | 29.2cm |
| QR（20mil/0.508mm） | 3.0cm | 35.6cm |
| ※： | 解像度：1280x960,最小分解能：5mil/0.127mm,PCS：80% |
| ※： | メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。 |
ロングレンジモデル
| シンボル | 近 | 遠 |
|---|---|---|
| UPC（100%） (13mill/0.33mm) | 6.4cm | 180cm |
| Code39（3mil/0.076mm） | 6.9cm | 41.1cm |
| Code39（5mil/0.127mm) | 6.4cm | 67.6cm |
| Code128（15mil/0.381mm） | 18.2cm | 182.9cm |
| PDF417（5mil/0.127mm） | 7.1cm | 49.8cm |
| PDF417（6.7mil/0.170mm） | 6.6cm | 65.0cm |
| DataMatrix（10mil/0.254mm） | 5.6cm | 68.8cm |
| DataMatrix（200mil/5.08mm） | 20.0cm | 1440cm |
| QR（200mil/5.08mm） | 25.0cm | 1800cm |
| ※： | 解像度：2688x1520,最小分解能：3mil/0.076mm,PCS：80% |
| ※： | メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。 |
仕様
リーダ部
| 項目 | WAP-MS633-DUBU00-SG （標準モデル） |
WAP-MS633-OUBU00-SG （ロングレンジモデル） |
||
|---|---|---|---|---|
| センサ | 1280×960px（CMOS） | 2688×1520px（CMOS） | ||
| エイマ | 緑色レーザ | |||
| 照明 | 暖白色 LED | |||
| 周囲光 | 最大 107,639 lux（直射日光） | |||
| スキュー角度 | ±60° | |||
| ピッチ角度 | ±60° | |||
| ロール角度 | 360° | |||
| 視野角 | 44.5º（水平）, 33.5º（垂直） | 37º（水平）, 21º（垂直） | ||
| インディケータ | LED, ブザー, バイブレーション | |||
| ホストインターフェイス | USB Type-C (USB HID/VCOM) | |||
| トリガ寿命 | 50万回 | |||
無線通信
| 項目 | 仕様 |
|---|---|
| 通信距離 | 50m以内(見通し距離) |
| 通信プロトコル | Bluetooth® Ver. 4.2 BLE（HID/SPP） |
筐体仕様
| 項目 | WAP-MS633-DUBU00-SG （標準モデル） |
WAP-MS633-OUBU00-SG （ロングレンジモデル） |
||
|---|---|---|---|---|
| 寸法（L×W×D） | 64.8 × 34.5 × 24.7mm | 70.0 ×36.4 ×28.4mm | ||
| 重量 | 56g | 67g | ||
電気仕様
| 項目 | WAP-MS633-DUBU00-SG （標準モデル） |
WAP-MS633-OUBU00-SG （ロングレンジモデル） |
|||
|---|---|---|---|---|---|
| バッテリ | 600mAh | ||||
| バッテリ充電時間 | 2時間 | ||||
| 動作時間 | 約9時間（最大） | 約6時間（最大） | |||
環境仕様
| 項目 | 仕様 |
|---|---|
| ESD保護 |
4kV（接触）, 8kV（気中）、テスト後正常動作 |
| 落下テスト |
1.5mの高さからコンクリート上に落下（動作温度範囲内） |
| 動作温度 | -10°C～50°C |
| 保存温度 | -10°C～50°C |
| 湿度 | 5～85%（結露なきこと） |
認証
| 項目 | 仕様 |
|---|---|
| 認証 | CE, FCC, TELEC, NCC, BSMI, RoHS対応 |
保証
| 項目 | 仕様 |
|---|---|
| 保証 | 1年間（メーカーのユーザー登録で3年間に延長特典有り） |
型番
型番：MS633 コードレスリングコードリーダ
セット内容
- 本体（バッテリ含む）
- USB Type-Cケーブル
- フィンガーホルダー
| 型番 | 仕様 |
|---|---|
| WAP-MS633-DUBU00-SG | コードレスリングコードリーダ, Bluetooth, TYPE-Cケーブル付 (WELCOMアプリライセンス付) |
| WAP-MS633-OUBU00-SG | コードレスリングコードリーダ, ロングレンジ, Bluetooth, TYPE-Cケーブル付 (WELCOMアプリライセンス付) |
