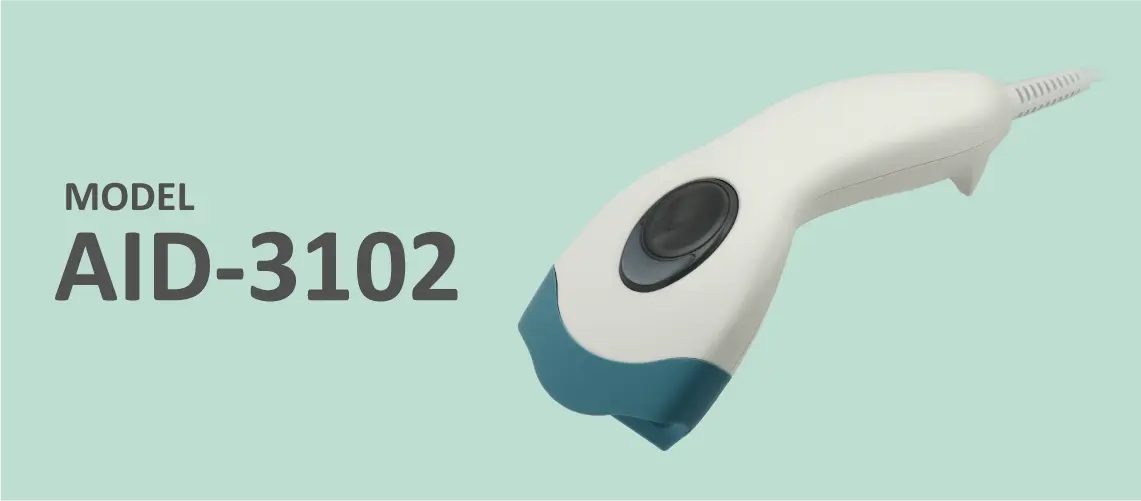

AID-3000のアップグレードモデル
2次元コードに対応

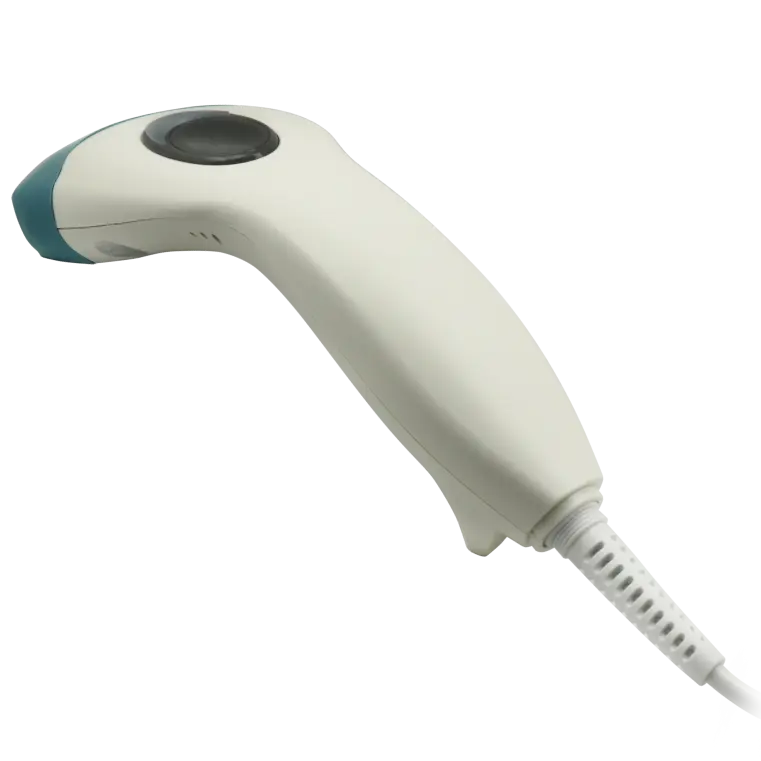

AID-3102は、2次元コードに対応したAID-3000シリーズのアップグレードモデルです。スキャンプロセスを刷新し、高度な画像処理技術によって、バーコード、2次元コード、郵便コードをあらゆる方向から高速で読み取り、スキャン効率を飛躍的に向上させました。また、エルゴノミクスに基づくデザインにより、快適な操作性と低消費電力も実現しています。

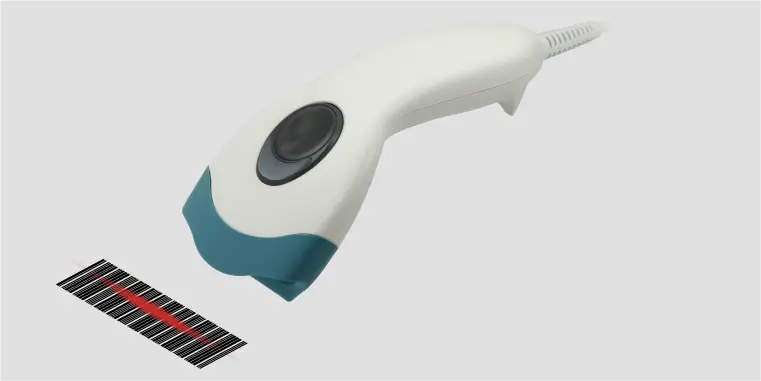

近距離読みから離し読みまで対応
タッチ読み取りだけでなく、少し離しても読み取れるので作業がスムーズです。また、離すことで少し幅のあるバーコードの読み取りにも対応できます。

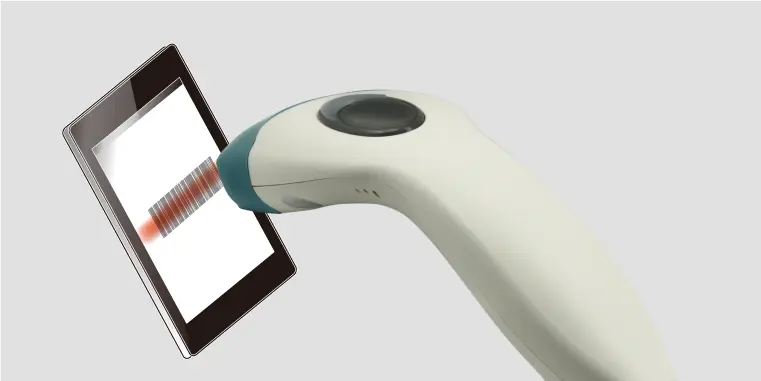

液晶画面バーコード読み取り対応
一般的なバーコードはもちろん、医療現場で使用されるGS1-128コードも読み取ります。 また、スマートフォンやタブレット画面のバーコードも読み取ります。

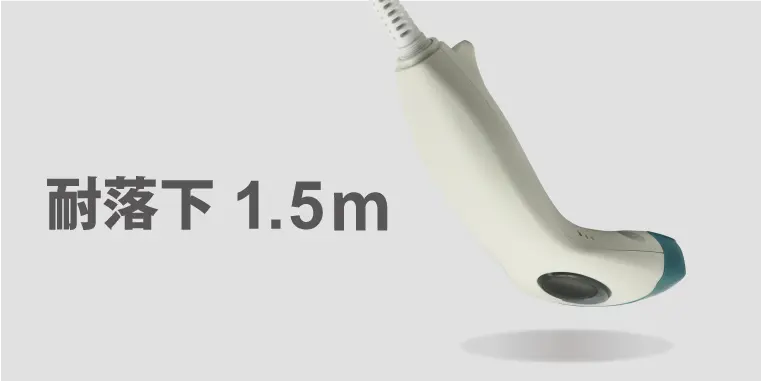

優れた耐環境性
高さ１.5mから自然落下しても動作に支障なし。
利用者限定機能を搭載
利用者限定機能を使うと、登録した人だけがAID-3102を使えます。

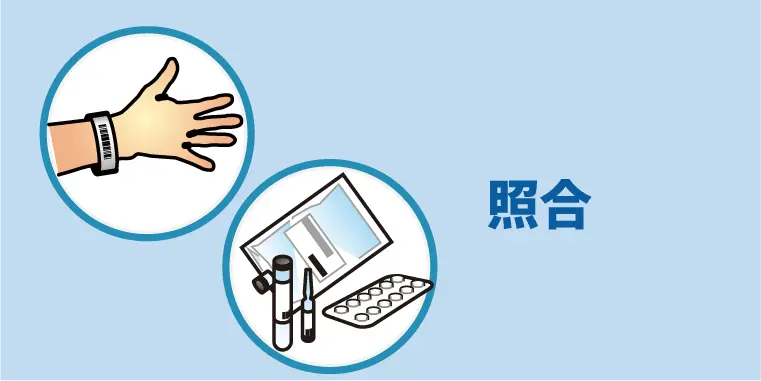

照合機能
照合ができます。照合結果はエラービープ音でPCが無くてもわかります。
GS1コード編集機能（出力データ）
GS1-128/GS1 DataBarの出力データ（PCなどの接続機器へ送り出すデータ）のフォーマットが設定できます。
便利な機能

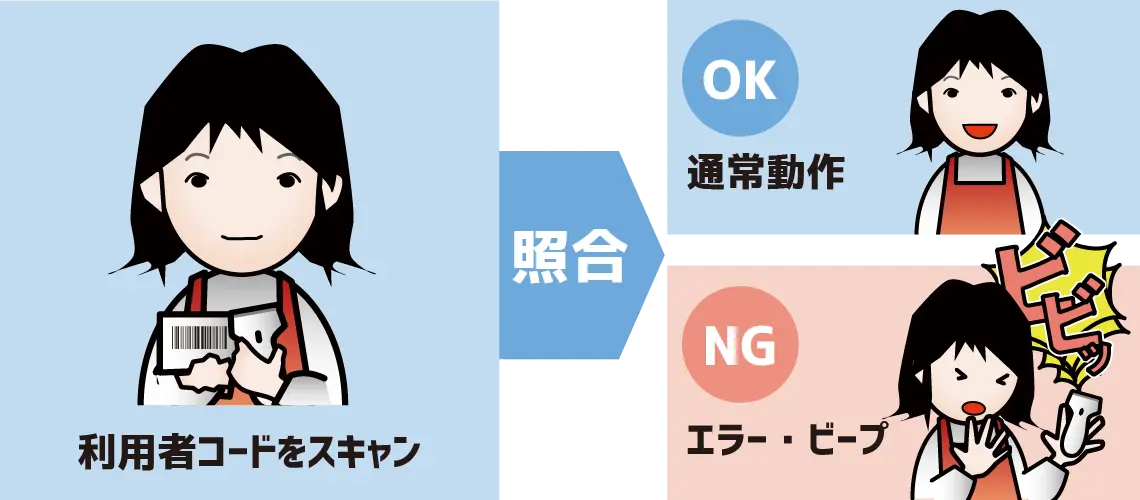

利用者限定機能
利用者限定機能を使うと、登録した人だけがAID-3102を使えます。
アイドル状態が続くと、利用者バーコードの再スキャンが必要になります。
AID-3102を接続した機器の利用者制限にも使用できます。
バーコード照合判定機能
照合機能は最初に読み取ったバーコードと次に読み取ったバーコードを照合し、OK/NG の判定を行います。
医療現場では誤投与防止など、人為ミスの防止に役立っています。

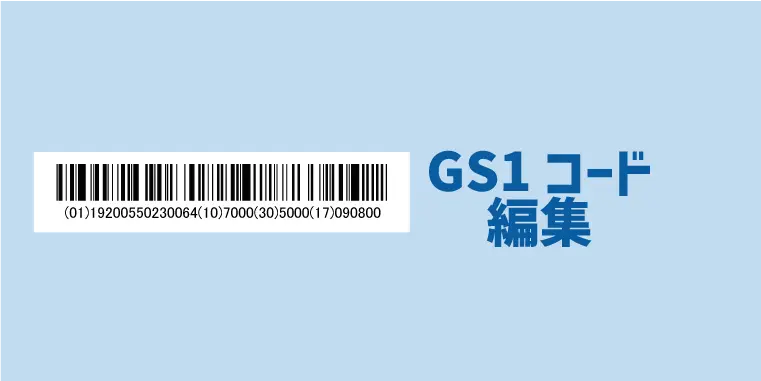

読み取りデータの出力編集機能（GS1コード）
GS1-128/GS1 DataBarの出力データ（PCなどの接続機器へ送り出すデータ）のフォーマットを成形できます。
アプリケーションに応じた形に編集でき、データの抽出が効率的になります。
- GS1コードとは
- GS1 とは、製造年月日、消費期限、有効期限、ロット番号、重量、梱包番号、 発注番号など、様々なデータの先頭にアプリケーション識別子（AI）を付け てデータ項目を管理するバーコードです。
編集機能を使うことで、より効率的にデータを抽出する事が可能になります。
出力フォーマット例
- ・AI をカッコで囲む
- （01）97847973029746（10）4011（15）080925（30）5000（17）090811<CR>
- ・AI をカンマにして区切る
- 97847973029746，4011，080925，5000，090811<CR>
- ・AI をTAB キーにして区切る
- 97847973029746<TAB>4011<TAB>080925<TAB>5000<TAB>090811<CR>
- ・AI をSTX/ETX キーで囲む
- <STX>97847973029746<ETX><STX>4011<ETX><STX>080925<ETX><STX>5000<ETX><STX>090811<ETX><CR>
- ・AI を異なるキーで区切る
- 97847973029746<TAB>4011<CR>080925<CR><LF>5000<@><@>090811< 右ALT>
仕様
対応バーコード
- 一次元コード（バーコード）
- UPC/EAN （UPCA/UPCE/ EAN-8/ EAN-13）, Code 128, Code 93, Code 39, Code 32, Code 11, Codabar, Plessey, MSI, 2 of 5 （Interleaved, IATA, , Matrix, Straight）, Pharmacode, GS1 DataBar, GS1 DataBar Expanded, GS1 DataBar Limited
- 二次元コード（QRなど）
- PDF417, Micro PDF417, Data Matrix, QR Code （Standard, Micro）, Aztec, MaxiCode, DotCode
読取深度
| ナローバー幅 | 読取深度 |
|---|---|
| Code39（4mil/0.1016mm） | 30-130 mm |
| Code39（5mil/0.127mm） | 30-160 mm |
| EAN 13（13 mil/0.330mm） |
30-300 mm |
| QR Code（7mil/0.178mm） | 30-125 mm |
| Data Matrix（7mil/0.178mm） | 40-130 mm |
| ※： | バーコードの品質や環境条件によって変わります。 |
仕様
| 項目 | 仕様 |
|---|---|
| エイマ | LED617nm |
| 照明 | 白色LED |
| 解像度（H×V） | 1280 × 800 CMOS |
| 分解能 | 4mil/0.1016mm（Code39） |
| 最小シンボルコントラスト | 30% @ UPC/EAN 100% |
| インディケータ | 青色LED |
| ビープ操作 | トーン・時間 |
| インターフェイス | RS-232, USB（HID/COM） |
| 寸法（W×H×D） | 64.4 x 152.3 x 104.9 mm（ケーブル含まず） |
| 重量 | 86.5g（ケーブル含まず） |
| ケーブル | ストレートケーブル（2m） |
電気仕様
| 項目 | 仕様 |
|---|---|
| 電圧 | 5V（DC）±10％ |
| 消費電力 | 150 mA @ 5V（標準） |
安全規格
| 項目 | 仕様 |
|---|---|
| EMC | CE ＆ FCC DOC compliance, VCCI, BSMI, UKCA |
| 安全 | IEC 62471 |
環境仕様
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | 0°C ~ 50°C |
| 保管時 | -20°C ~ 60°C | |
| 湿度 | 5%~95%（結露なきこと） | |
| 周囲照度 | 最大 100,000 lux | |
| 耐落下 | 1.5mの落下に耐える設計 | |
型番
型番：AID-3102 ハンドヘルドコードリーダ
セット内容
- 本体
- インターフェイスケーブル
| 型番 | 仕様 |
|---|---|
| AID-3102-USB | ハンドヘルドコードリーダ（白）, USBインターフェイス（HID/COM） |
| AID-3102-RS232 | ハンドヘルドコードリーダ（白）, RS232インターフェイス |
オプション
-
ACアダプタ（PS5V-A50M）
-

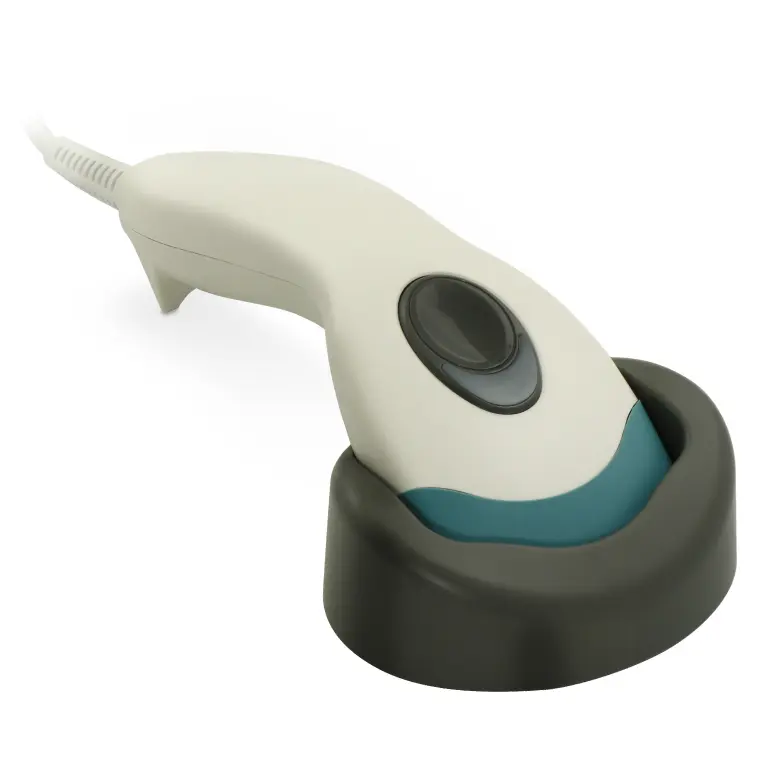

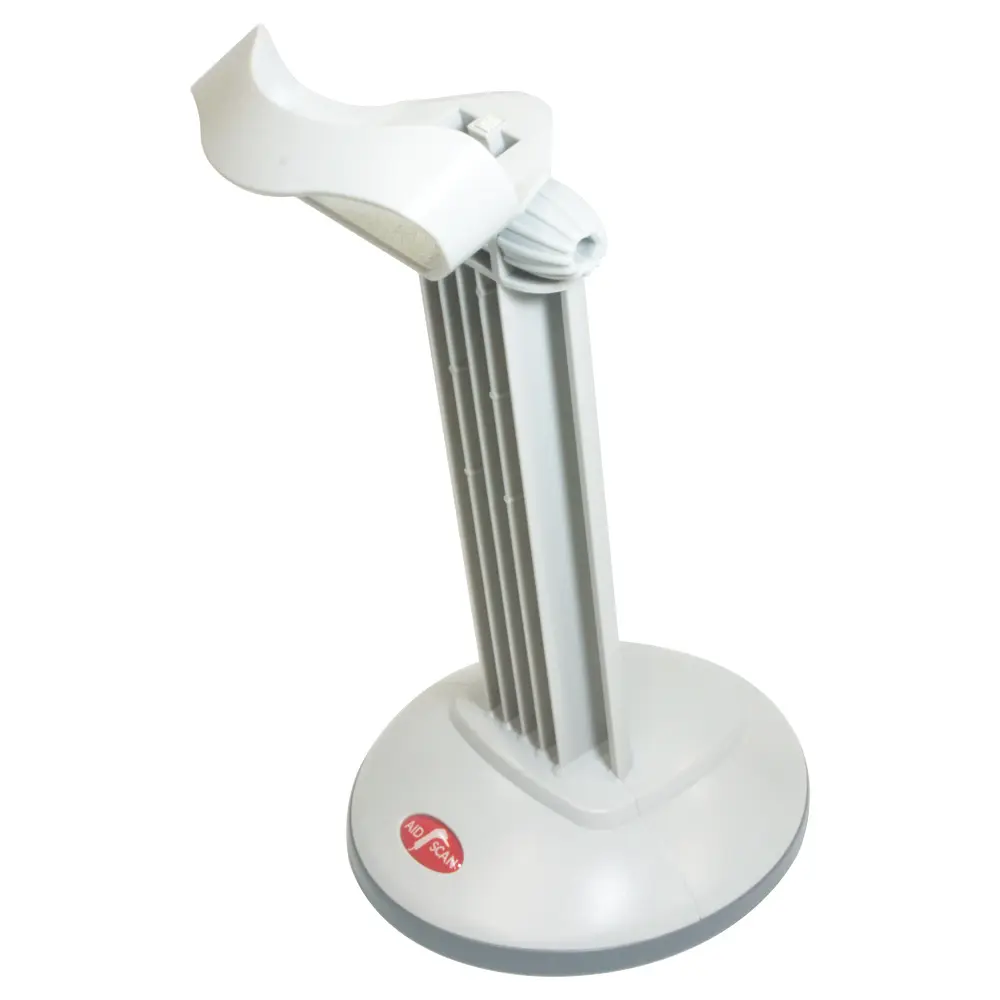

オートスタンド
（AUTO-3000） -

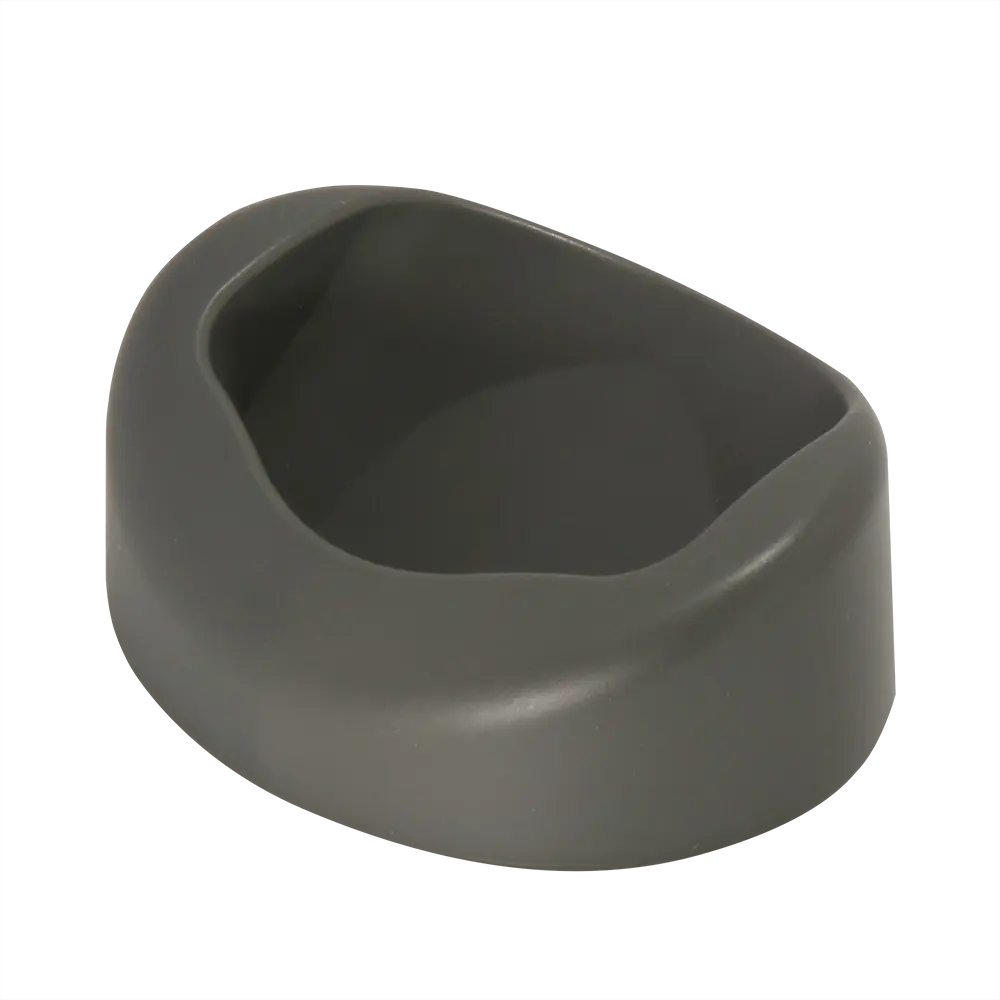

スキャナホルダー
（HLDR-3000）
| 型番 | 仕様 |
|---|---|
| PS5V-A50M | ACアダプタ, DC5V 出力 |
| AUTO-3000 | オートスタンド |
| HLDR-3000 | スキャナホルダー |
