GT20Q 二次元コードスキャナ
- 特長
- 仕様
- 型番
- 高い堅牢性
(2mの高さから60回落下試験クリア) - 動作温度 -20~50℃
- 180gの軽量ボディ

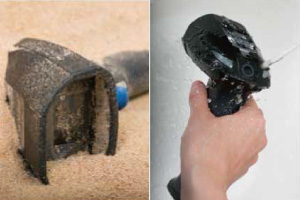

- 保護等級IP65を実現

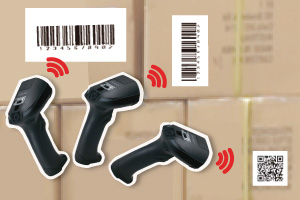

360°全方向読み取り
バーコードの向きを気にせず、サクサク作業することができます。
汚れ・擦れに強い
印刷状態の悪いコードでも、あっさり読み取ることが可能です。
イメージキャプチャ機能
その場で画像を撮影し、上位機器に送ることができます。

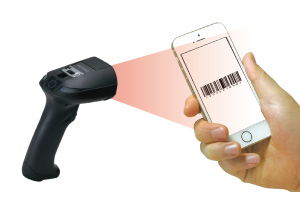

液晶画面を読み取り
タブレットやPCなど、液晶画面に表示されたコードをスムーズに読み取り可能。

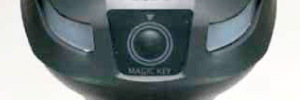

マジックキーの便利な機能で作業効率化
◆データ再転送モード
マジックキーを1回押すごとに前回送信したデータを再送信。
◆指定キャラクタ転送モード
マジックキーを1回押すごとにあらかじめ設定したキャラクタを送信。
◆読取コード切り替えモード
マジックキーを1回押すごとにあらかじめ設定した2種類の読取コードを交互に切り替え。
こだわりの使いやすさ

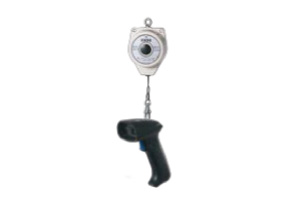

◆天吊りフック
工場のラインでの運用などに最適です。

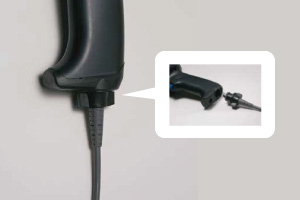

◆コードロック
はずれにくく堅牢なコネクタカバー。コードをしっかりロックします。
こだわりの読み取り機能
◆多段バーコード一括読み取り
最大3段まで、バーコードを一括で読み取ることが可能。
◆連結QRコード読み取り
連結モードで作成されたQRコードを、一度に読み取ることができます。

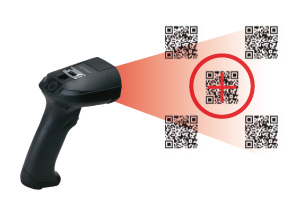

◆ポイントスキャンモード
中心の十字が示すコードだけ狙い読みができます。
写真撮影対応ウェッジアプリ「WedgeShotst™」 使用ライセンス付属
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
バーコードコードや二次元コードの読み取り直後に撮影できるので、読み取り時の状況が写真(画像)として記録に残せます。
のちに確認や検証が必要となったときエビデンスとして利用できます。
撮影した画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能です。
限られた人のみが確認できる設定のためデータ保管の面でも安心です。
対応バーコードシンボル
- 二次元コード
- QRコード、SQRC、iQR、マイクロQRコード、DataMatrix(ECC200)、PDF417、マイクロPDF417、Maxiコード、Aztec、GS1 Composite
- 一次元コード(バーコード)
- EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)

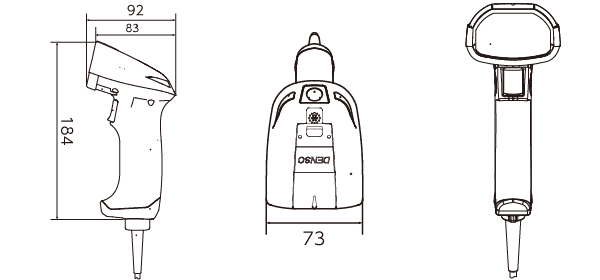

寸法図

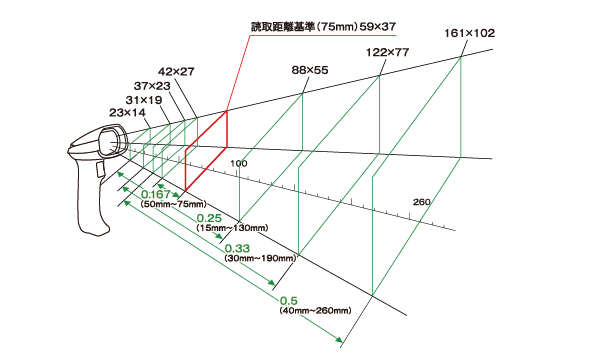

読み取り範囲図
◆2次元コードモデル
項目 | GT20Q-SM(U) (*1) | GT20Q-SM(R) | ||
---|---|---|---|---|
スキャナ部 | 読取方式 | エリアセンサ | ||
最小分解能 | 2次元コード | 0.167mm | ||
バーコード | 0.125mm | |||
マーカ | エリアガイドマーカ | |||
PCS値 | 0.30以上 | |||
傾角・仰角 | ±50° | |||
スキュー角 | 360° | |||
イメージキャプチャ | BMP,JPEG出力、サムネイル機能有り | |||
読取確認 | 青、赤、緑3色LED、バイブレータ、ブザー(音量コントロール3段階、トーンコントロール3段階) | |||
通信インターフェイス | 方式 | USB | RS-232C | |
コネクタ | USBコネクタ(Aタイプ) | Dsub-9S | ||
ケーブル | 2mケーブル | 2mケーブル、 5mケーブル |
||
電源 | 電源供給 | 接続先より供給 (*2) | 専用ACアダプタ | |
環境条件 | 保護等級 | IP65 | ||
耐落下強度(*3) | 2.0mコンクリート床上に60回 | |||
動作温度 | -20~50°C | |||
動作湿度 | 10~90%RH(結露・結氷なきこと) | |||
質量(ケーブル除く) | 約180g |
(*1) | USBキーボードインターフェイス、USB-COMインターフェイスの2方式をサポートしています。出荷時のインターフェイス設定はUSB-COMインターフェイスになります。 |
(*2) | パソコンやUSB-HUBの機種によっては接続できない場合がありますので、事前に接続確認をしていただきますようお願いいたします。 |
(*3) | 常温での試験値であり、保証値ではありません。 |
■ GT20Qシリーズ 二次元コードスキャナ
型番 | 仕様 |
---|---|
GT20Q-SMU | 二次元コードスキャナ, USBインターフェイス 2mストレート |
GT20Q-SMR2 | 二次元コードスキャナ, RS232Cインターフェイス 2mストレート, ACアダプタ付 |
GT20Q-SMR5 | 二次元コードスキャナ, RS232Cインターフェイス 5mストレート, ACアダプタ付 |
S-GT21 | 置台 |
H-GT20 | ハンズフリースタンド |
※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
