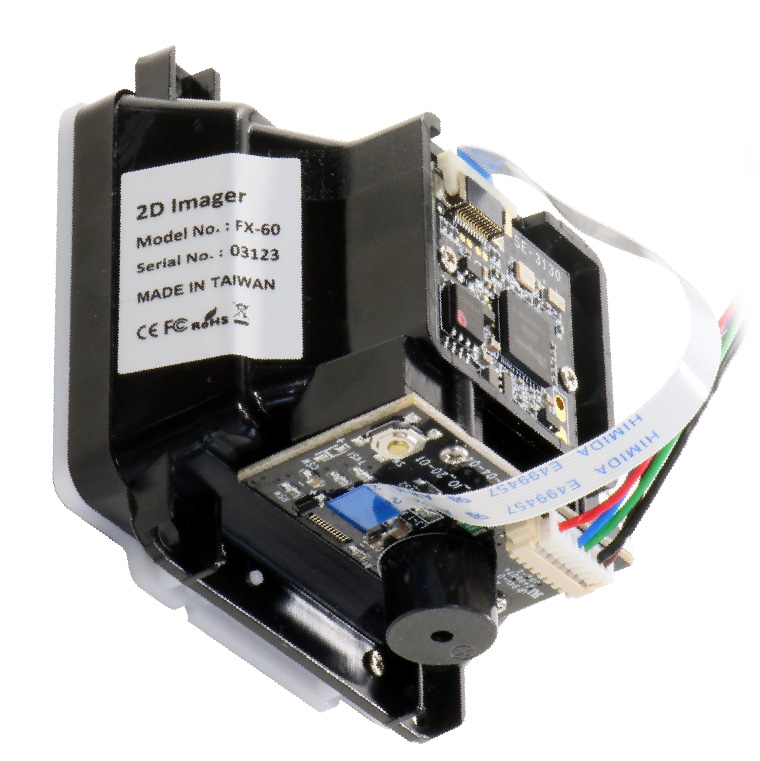

FX-60 組込対応2Dリーダモジュール
システム機器の組み込みに
ベストプライス
- バーコード
- 2次元コード
- USB
接続 - RS232C
接続 - 保証
1年
- 特長
- 仕様
- 型番
キオスク端末、システム機器の組み込みに最適
高い読み取り性能
対象シンボルがどの向きでも読み取るCMOSセンサ。
紙面はもちろん、スマ―トフォンなどの液晶画面上のコードもスムーズに読み取ります。 オートセンスにも対応しています。
取り付けやすい設計更
4カ所の固定ネジ用穴でしっかりと固定できます。
セルフレジ、セルフオーダーや入退室のシステム機器の組み込みに最適です。
日本語入力に対応（Windowsアプリ）
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
| 対応文字種 | 例 |
|---|---|
| 半角英数字カナ | 12345ABCDEFGアイウエオ |
| 全角ひらがな | あいうえお |
| 全角カタカナ | アイウエオ |
| 漢字 | 漢字がエンコードされたQRコードにも対応 |
| ※： | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
| ※： | その他、記号にも対応してします。 |
- 組込モジュールについて
- 組込案件用の製品になりますので、事前に弊社ウェルコムデザインまでご相談ください。
仕様
対応コード
- バーコード
- UPC/EAN/JAN, Code 39, Code 39 full ASCII, Code 32 / Italian Pharmacode, Code 128 CODABAR, Interleaved 2 of 5, MSI, Code 93, GS1 DataBAR 14, GS1 DataBar Expanded, GS1 Expanded Stacked, GS1 Data Bar Limited, GS1 Composite Component A/B/C
- 二次元コード（QRなど）
- PDF417, Micro PDF417, DataMatrix, QR Code, Micro QR Code, Aztec, Maxicode
読取深度
| ナローバー/最小セル | 読取深度 |
|---|---|
| EAN13 （0.33mm / 13mil） |
8 ～ 120 mm |
| QRコード （0.254mm / 10 mil） |
0 ～ 40 mm |
| QRコード （0.508mm / 20 mil） |
0 ～ 105 mm |
| Data Matrix （0.254mm / 10 mil） |
0 ～ 52 mm |
| Data Matrix （0.508mm / 20 mil） |
0 ～ 120 mm |
| PDF 417 （0.254mm / 10 mil） |
4 ～ 32 mm |
| ※ | 読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。 |
寸法図
仕様
| 項目 | 仕様 | |
|---|---|---|
| 読取センサ | 648(H) × 488 (V) ピクセル | |
| 光源 | 白色LED | |
| 分解能 | Code 39：0.1524mm（6 mil） DataMatrix： 0.1778mm（7 mil） |
|
| スキャンレート | 60 フレーム/秒 | |
| 視野角 | 水平：65° 垂直：49° |
|
| PCS | 30% | |
| インディケータ | ビープ | |
| 入力電圧 | DC 5V | |
| 動作電流 | 150 mA | |
| 待機電流 | 80 mA | |
| 温度 | 動作時 | -20℃ ～ 55℃ |
| 保管時 | -40℃ ～ 70℃ | |
| 湿度 | 動作時 | 10% ～ 90% RH (結露なきこと) |
| 保管時 | 5% - 95% RH (結露なきこと) | |
| 耐落下 | 1.5m | |
| 環境光 | 100,000 lux | |
| 重量 | 97g （ケーブル含） | |
| 寸法 | 64.4mm (L) × 61mm (W) × 38.1mm (H) | |
| インターフェイス | USB（HID/COM）、RS232 | |
| ケーブル | 1.5m（USB TypeA / RS232） | |
| 保証 | １年 | |
| 適合規格 | CE / FCC | |
型番
型番：FX-60 組込対応2Dリーダモジュール
セット内容
- 本体
- インターフェイスケーブル
- ドキュメント
| 型番 | 仕様 |
|---|---|
| FX-60-U | 組込対応2Dリーダモジュール, USBケーブル黒付 |
| FX-60-R | 組込対応2Dリーダモジュール, RS232ケーブル黒付 |
ケーブル・オプション
-
ACアダプタ PS5V
-
USBポート給電ケーブル CBL-USB-DC2155-15
| 型番 | 仕様 |
|---|---|
| PS5V | ACアダプタ, DC5V 出力( RS232Cインターフェイス用) |
| CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
- 特長
- 仕様
- 型番
※ 改良の為、予告無く外観・仕様を変更する場合があります。
