diBar eTicketXP 携帯液晶対応eチケットリーダ

ベストプライス

  • バー
    コード
  • 2次元
    コード
  • USB
    HID/COM
  • RS232C
  • 液晶画面
    読み取り
  • HID
    POS
  • 保証
    1年

レジ機器への接続やPOS端末への組み込みにも最適

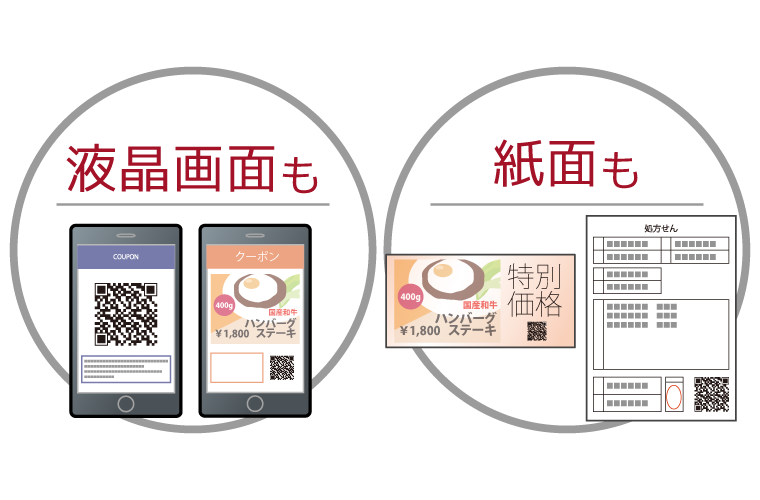

紙面/液晶画面のコードをスムーズに読み取り

紙面/液晶画面のコードをスムーズに読み取り

diBar eTicketはスマートフォンなどの液晶画面上のバーコード・QRをスムーズに読み取ります。もちろん、商品に印刷されたバーコードも読み取るので、レジ機器への接続やPOS端末への組み込みにも最適です。

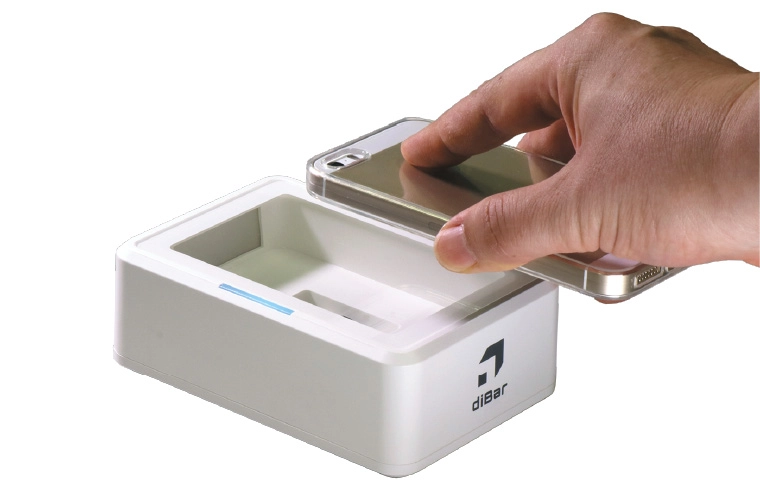

大きな読取ウィンドウ

大きな読取ウィンドウ

大型スマートフォンにも対応できる大型スキャンウィンドウ。 ウィンドウは傷にも強いガラスを採用しています。

読み取りウィンドウ
80 × 60mm

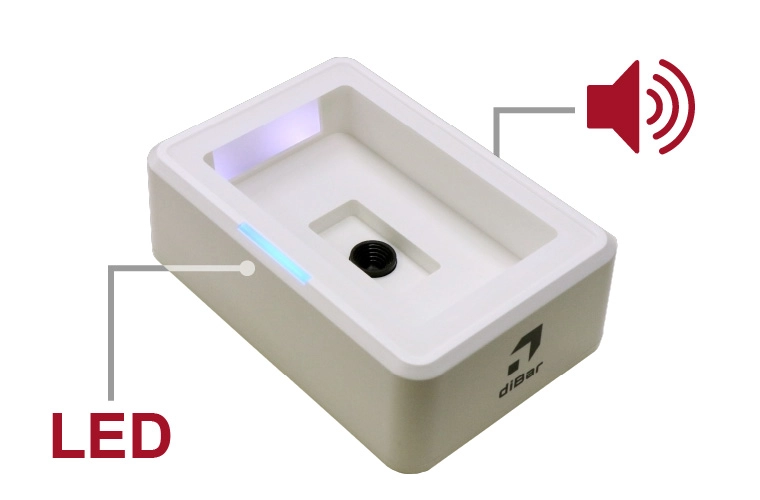

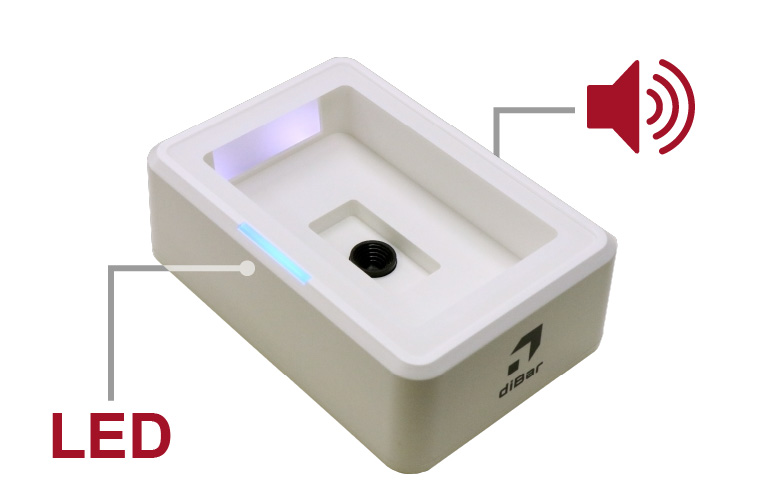

わかりやすい読取確認

わかりやすい読取確認

大きなLEDとブザー音で読み取り確認が容易です。

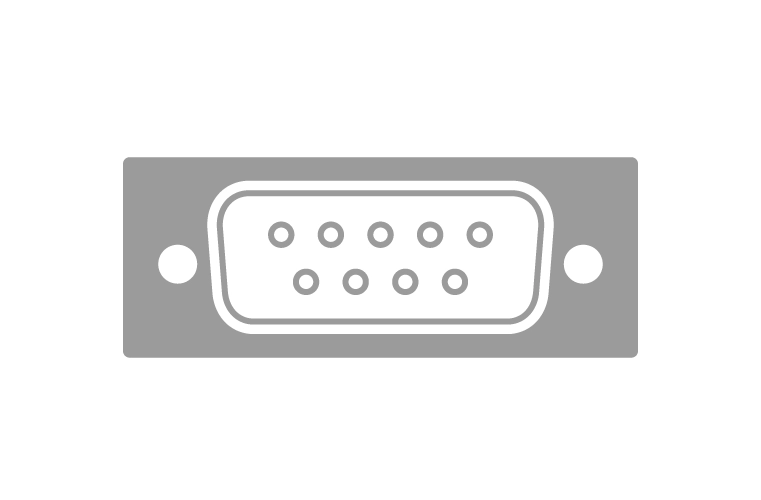

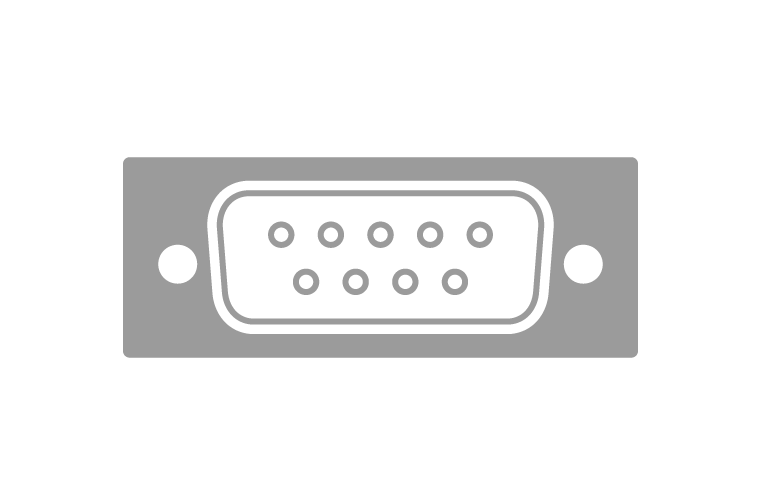

シリアルトリガ対応

シリアルトリガ対応

シリアルコマンドで読み取りタイミング（トリガ）の制御が可能です。（シリアル通信時のみ）

コマンド
読取開始コマンド： <STX>T<CR>
読取終了コマンド： <STX>U<CR>

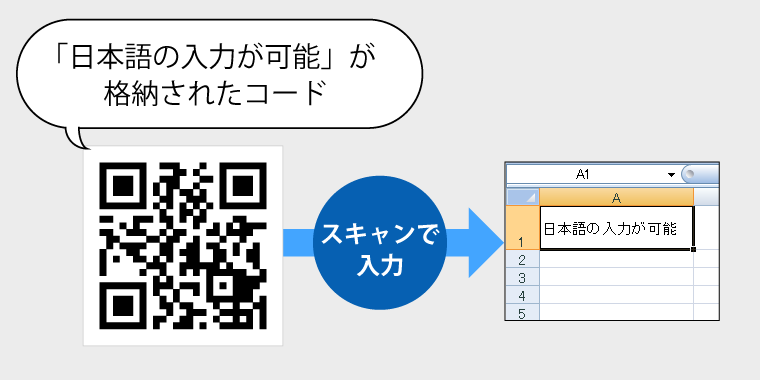

日本語入力に対応（Windowsアプリ）

日本語入力に対応（Windowsアプリ）

MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。

対応文字種
半角英数字カナ 例）12345ABCDEFGアイウエオ
全角ひらがな 例）あいうえお
全角カタカナ 例）アイウエオ
漢字 例）漢字がエンコードされたQRコードにも対応
※： アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。
※： その他、記号にも対応してします。

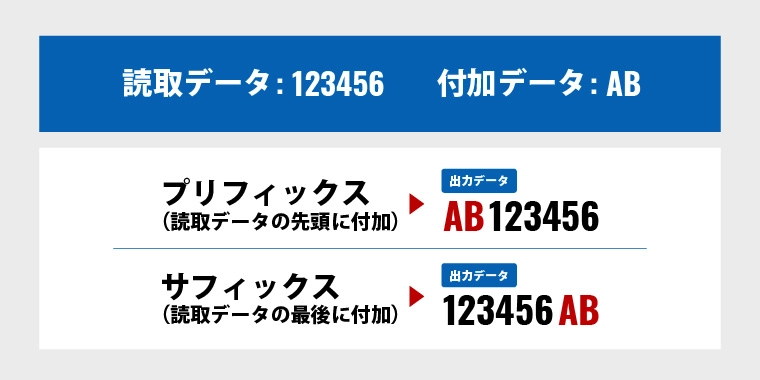

プリフィックス・サフィックス機能

プリフィックス・サフィックス機能

読取データの先頭、または最後に制御文字（改行コードなど）やキャラクタ（数字やアルファベット）を挿入する機能です。

  • プリフィックス:読取データの先頭に付加
  • サフィックス:読取データの最後に付加

仕様

対応バーコード

一次元コード（バーコード）
UPC, EAN, Code 128, Code 39, Code 93, Code 11, Matrix 2 of 5, Codabar Interleaved 2 of 5, Mis Plessey, GSI DataBar, China Postal, Korean Postal
二次元コード（QRなど）
PDF417, MicroPDF417, Data Matrix, Maxicode, QR Code, MicroQR, Aztec Hanxin

読取深度

コード ナローバー/最小セル 読取深度
EAN13 13 mil (0.33 mm) 0 ~ 140mm
QRコード 10 mil (0.254 mm) 0 ~ 80mm
QRコード 13 mil (0.33 mm) 0 ~ 110mm
PDF 417 7 mil (0.178 mm) 0 ~ 100mm
PDF 417 10 mil (0.254 mm) 0 ~ 160mm
PDF 417 13 mil (0.33 mm) 0 ~ 180mm
Data Matrix 10 mil (0.254 mm) 0 ~ 100mm
Data Matrix 13 mil (0.33 mm) 0 ~ 120mm
※： 読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。

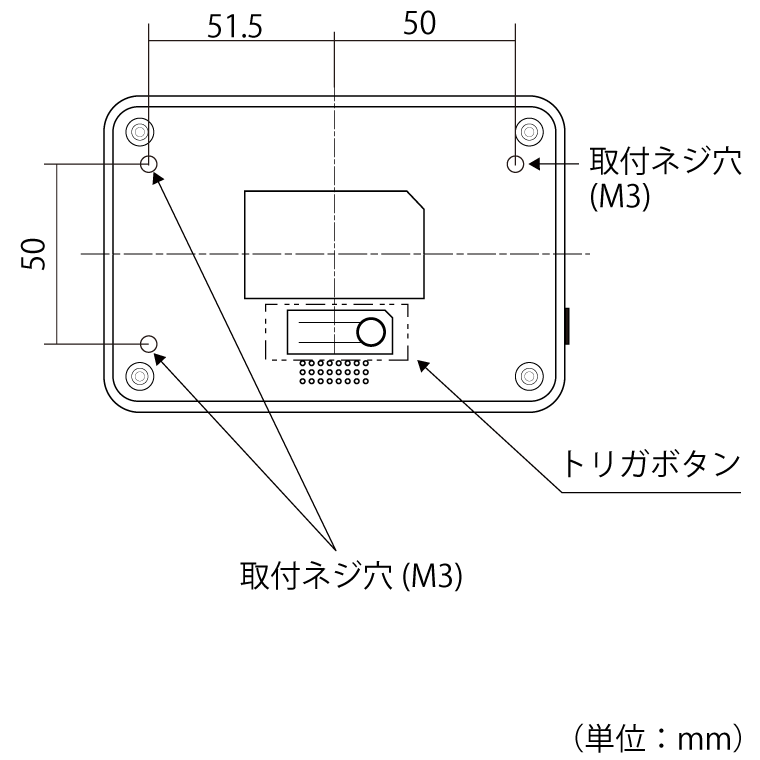

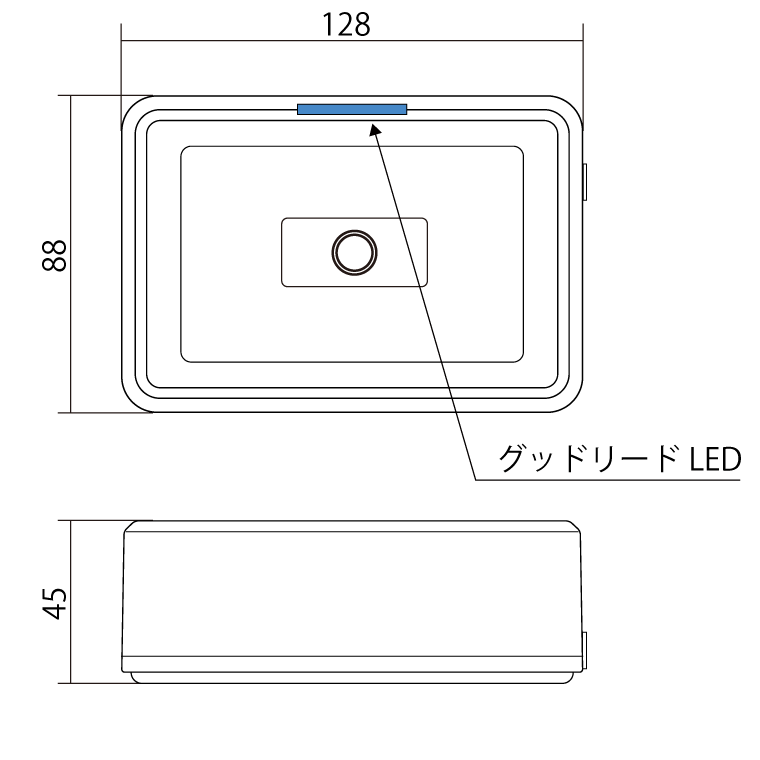

寸法図

寸法図
寸法図

仕様

項目 仕様
入力電圧 DC5V +/-5%
消費電流 390mA　（スタンバイ時： 215mA）
インディケータ LED 紫色：グッドリード（青赤両点灯）
赤色： リーダ異常
青色： 電源オン
ブザー グッドリード, エラーなど
※ 長さ, 音量 調整可能
温度 動作 0 ~ 50℃
保管 -4 ~ 70℃
湿度 動作 10 ~ 90%RH（氷結･結露なきこと）
保管 5 ~ 95%RH （氷結･結露なきこと）
ESD保護 +/-8KV（気中放電）, +/-4KV（接触放電）
外形寸法 88mm（W）× 128mm（D）× 45mm（H）
重量 約283g （ケーブル含む）
耐落下 150cmの高さからコンクリート面に自然落下後、動作に支障なし
保護等級 IP42相当
MTBF 25,000時間
適合規格 FCC class B, CE, RoHS

光学部

項目 仕様
光源 3500K
耐外乱光 100,000lux
解像度 1280px（H） × 1080px（V）
視野角 70°（H）x 62°（V）
読取ウィンドウ 80mm × 60mm
分解能 0.0762mm（3mil） @コード39
焦点距離 0mm
最小シンボルコントラスト 15%
※ 読取性能は、コード品質・周囲照度・LCD輝度などに大きく影響を受けます。実際の運用環境にて、事前に入念な試験実施をお願いします。

型番

型番：diBar eTicketXP 携帯液晶対応eチケットリーダ

diBar eTicketXP 携帯液晶対応eチケットリーダ

セット内容

  • 本体
  • インターフェイスケーブル
  • ドキュメント
型番 仕様
eTicketXP-USB diBar eTicket スマホ液晶対応eチケットリーダ, USBインターフェイス
(HID/COM/HID POS)
eTicketXP-RS232 diBar eTicket スマホ液晶対応eチケットリーダ, RS232Cインターフェイス

オプション

  • ACアダプタ(PS5V)

  • USBポート給電ケーブル
    (CBL-USB-DC2155-15)

型番 仕様
PS5V ACアダプタ, DC5V 出力(RS232Cインターフェイス用)
CBL-USB-DC2155-15 USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m
USBポート給電ケーブル
※: RS232Cモデルは電源供給が必要になります。

※ 改良の為、予告無く外観・仕様を変更する場合があります。

※ 各製品名・社名は該当各社の商標又は登録商標です。

カスタマイズも対応できます！

気軽にご相談ください

「ハウジングのカラー変更」や「ロゴ入れ」、「ファームウェアのカスタマイズ」などを承れますので、お気軽にご相談ください。
