液晶画面に表示されたコードをスムーズに読み取り
コンパクトな2次元コードリーダ

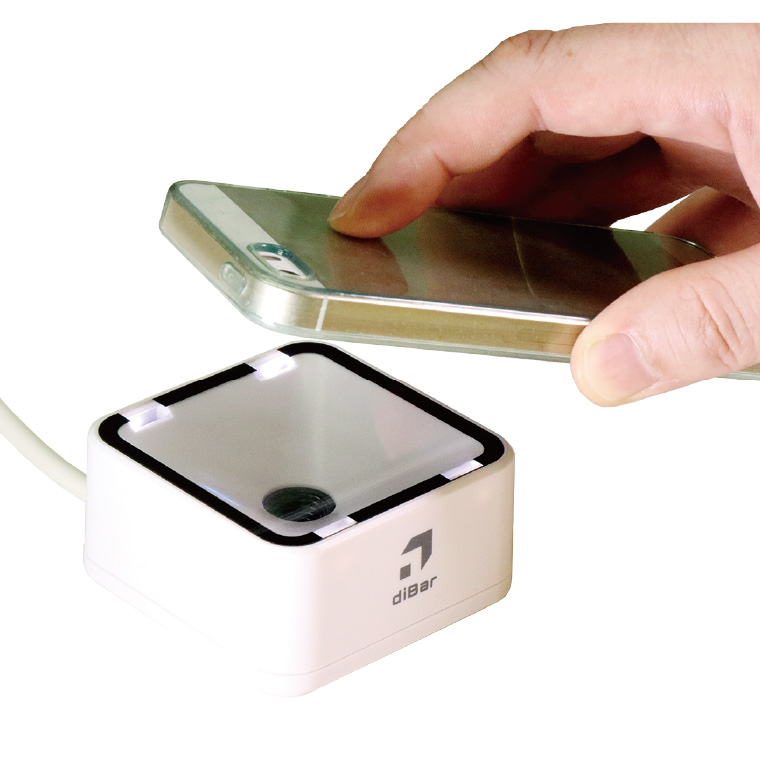

液晶画面に表示されたQRコードやバーコードをストレスなくスムーズ読み取る2次元コードスキャナ。
電子チケットリーダ、QRコードリーダとしての利用ができます。
もちろん紙面上のコードもスムーズに読み取ります。

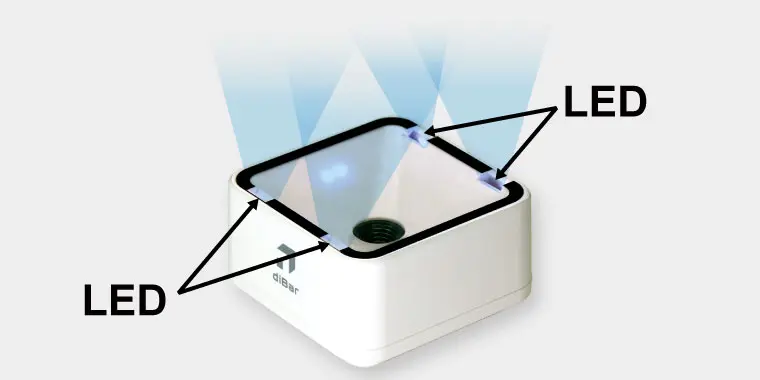

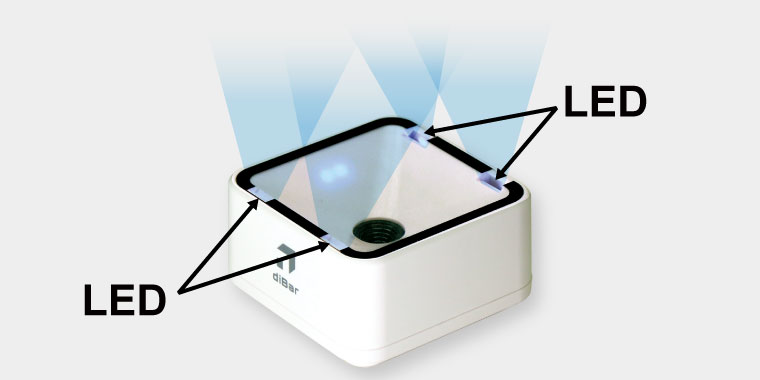

ヘッドアップLED採用
LEDの上方照射により読み取りパフォーマンスを向上させました。 周囲が明るい場合や消費電力を抑えたいときは、LED照射をオフにすることも可能です。

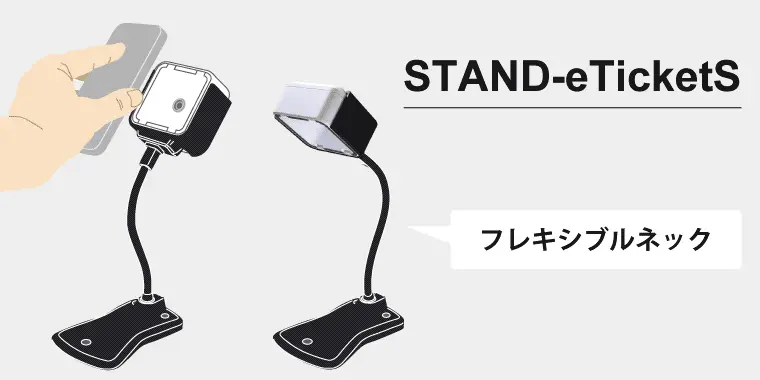

スタンド（STAND-eTicketS）
スタンドに取り付ければプレゼンテーションスキャナとしても使用できます。
シリアルトリガ対応
シリアルコマンドで読み取りタイミング（トリガ）の制御が可能。（シリアル通信のみ対応）
コマンド
- 読取開始：＜STX＞R＜CR＞
- 読取終了：＜STX＞U＜CR＞

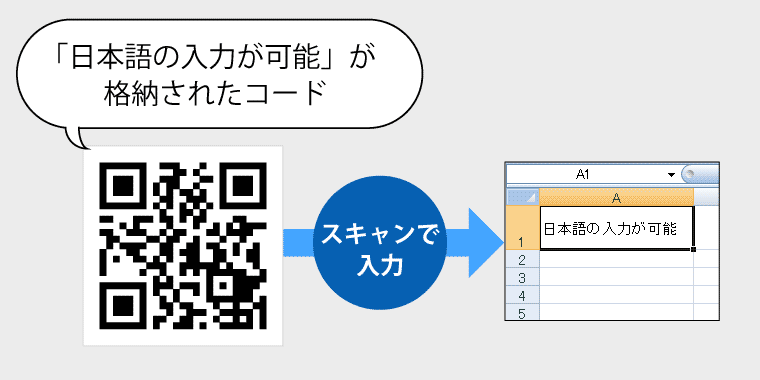

日本語入力に対応（Windowsアプリ）
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
| 半角英数字カナ | 例）12345ABCDEFGアイウエオ |
|---|---|
| 全角ひらがな | 例）あいうえお |
| 全角カタカナ | 例）アイウエオ |
| 漢字 | 例）漢字がエンコードされたQRコードにも対応 |
| ※： | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
| ※： | その他、記号にも対応してします。 |

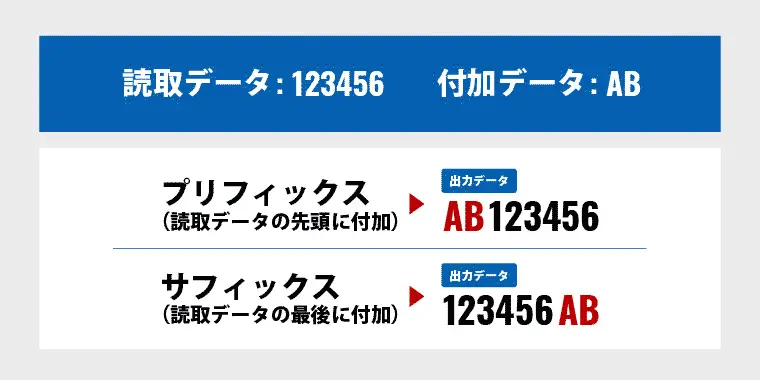

プリフィックス・サフィックス機能
読取データの先頭、または最後に制御文字（改行コードなど）やキャラクタ（数字やアルファベット）を挿入する機能です。
- プリフィックス:読取データの先頭に付加
- サフィックス:読取データの最後に付加
仕様
対応バーコード
- 一次元コード（バーコード）
- UPC/EAN/JAN, Code 128, Code 39, Code 93, Code 11, Matrix 2 of 5, Codabar, Interleaved 2 of 5, GS1 DataBar, 他
- 二次元コード（QRなど）
- QR, MicroQR, PDF417, MicroPDF417, Data Matrix, Aztec, Maxicode, 他
読取深度
| ナローバー幅 | 読取深度 |
|---|---|
| 13 mil (0.33 mm)：EAN-13 | 14 ~ 140mm |
| 5mil (0.13 mm)：CODE 39 | 13 ~ 43mm |
| 10 mil (0.254 mm)：QR | 0 ～ 45mm |
| 10 mil (0.254 mm)：PDF417 | 0 ～ 62mm |
| 10 mil (0.254 mm)：DataMatrix | 0 ～ 31mm |
| ※： | 値は参考値になります。周囲環境やコード品質によって変わります。 |

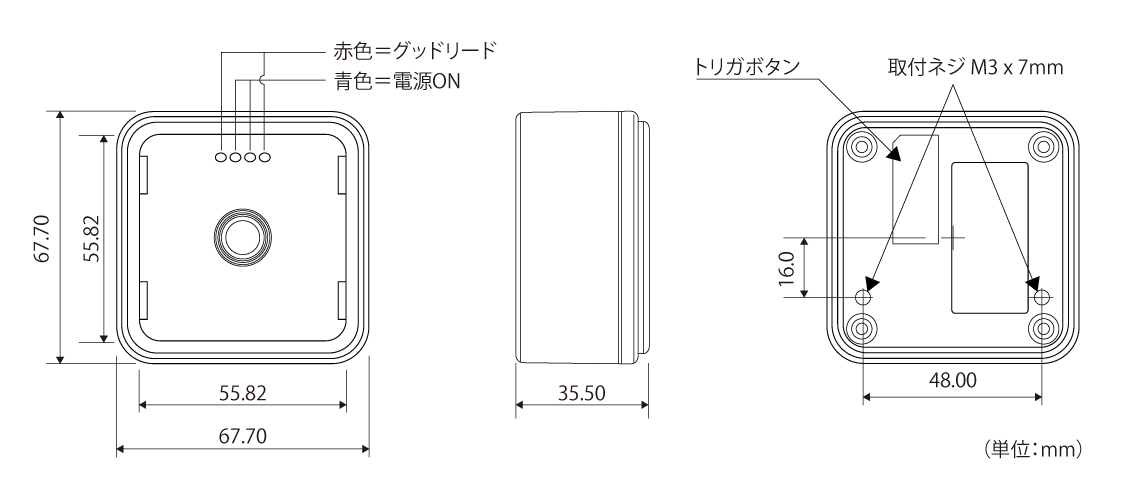

寸法図
仕様
電気仕様
| 項目 | 仕様 |
|---|---|
| 入力電圧 | DC5V +/-5% |
| 消費電流 | 230mA（スタンバイ時 170mA） |
読み取り部仕様
| 項目 | 仕様 |
|---|---|
| 照明LED(光源) | 6500K |
| 耐外乱光 | 100,000lux |
| イメージ解像度 | 752ピクセル(H) x 480ピクセル(V) |
| スキャニング領域 | 55mm x 55mm |
| 分解能 | 0.127mm |
| 焦点距離 | 15mm |
| MRD | 20% |
インディケータ
| 項目 | 仕様 |
|---|---|
| LEDインディケータ | 赤色 グッドリード 青色 電源オン |
| ブザーインディケータ | グッドリード, エラーなど 周波数, 長さ, 音量 調整可能 |
環境仕様
| 項目 | 仕様 |
|---|---|
| 動作温度 | 0 ~ 50℃ |
| 保管温度 | -40 ~ 70℃ |
| 動作湿度 | 10 ~ 90%RH 氷結･結露なし |
| 保管湿度 | 5 ~ 95%RH 氷結･結露なし |
| ESD | +/-8KV(気中), +/-4KV(接触)後、動作に支障無し |
筐体仕様
| 項目 | 仕様 |
|---|---|
| 寸法 | 67.7mm(W) x 67.7mm(D) x 35.5mm(H) |
| 重量 | 約145g (ケーブル含む) |
| ケーブル長 | 約2m |
| 耐落下 | 150cmの高さからコンクリート面に自然落下後、動作に支障なし |
| ケーブル屈曲試験 | 750,000回以上(500g/45°, 30回/分) |
| 保護等級 | IP42相当 |
| MTBF | 25,000時間 |
| 適合規格 | FCC, CE, RoHS |
型番
型番：diBar eTicketSP スマホ液晶対応eチケットリーダ
セット内容
- 本体
- インターフェイスケーブル
- ドキュメント
| 型番 | 仕様 |
|---|---|
| eTicketSP-USB | diBar eTicketSP スマホ液晶対応eチケットリーダ USBインターフェイス(HID/COM) |
| eTicketSP-RS232 | diBar eTicketSP スマホ液晶対応eチケットリーダ RS232Cインターフェイス |
オプション
-

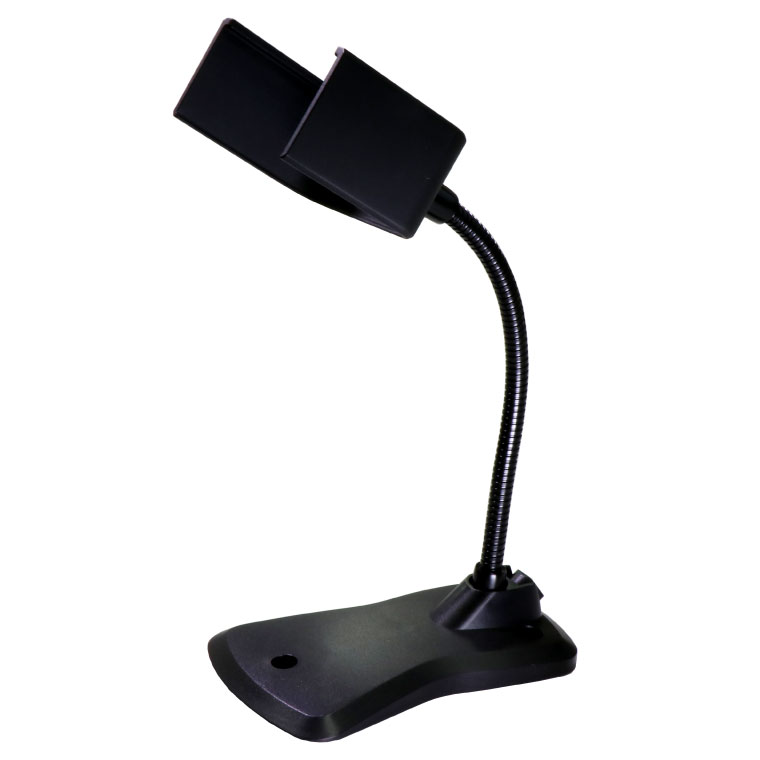

eTicketS用スタンド
(STAND-eTicketS) -
ACアダプタ(PS5V)
-
USBポート給電ケーブル
(CBL-USB-DC2155-15)
| 型番 | 仕様 |
|---|---|
| STAND-eTicketS | eTicketS用スタンド |
| PS5V | ACアダプタ, DC5V 出力(RS232Cインターフェイス用) |
| CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
| ※: | RS232Cモデルは電源供給が必要になります。 |
