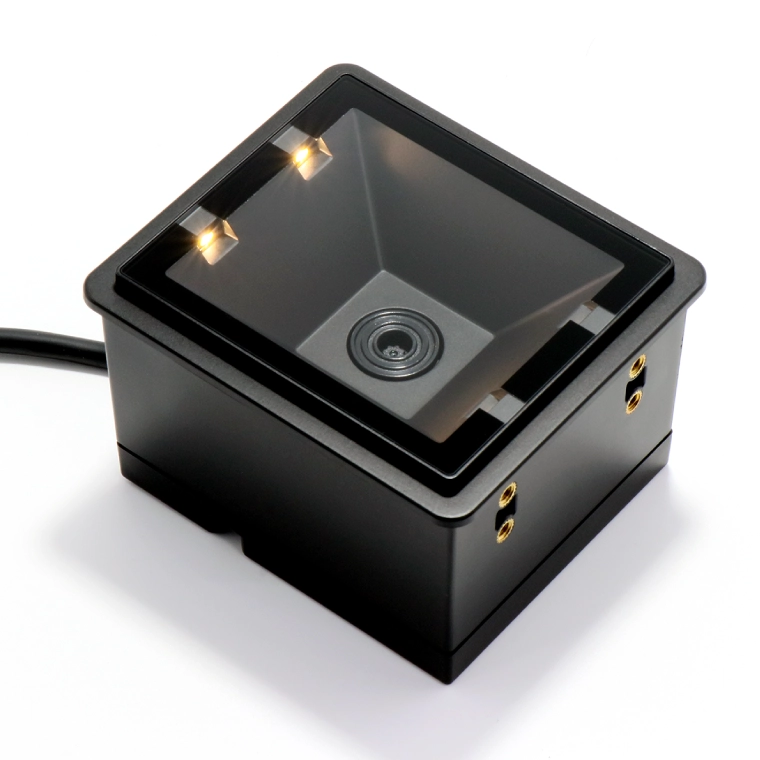

組み込み用2次元コードリーダ

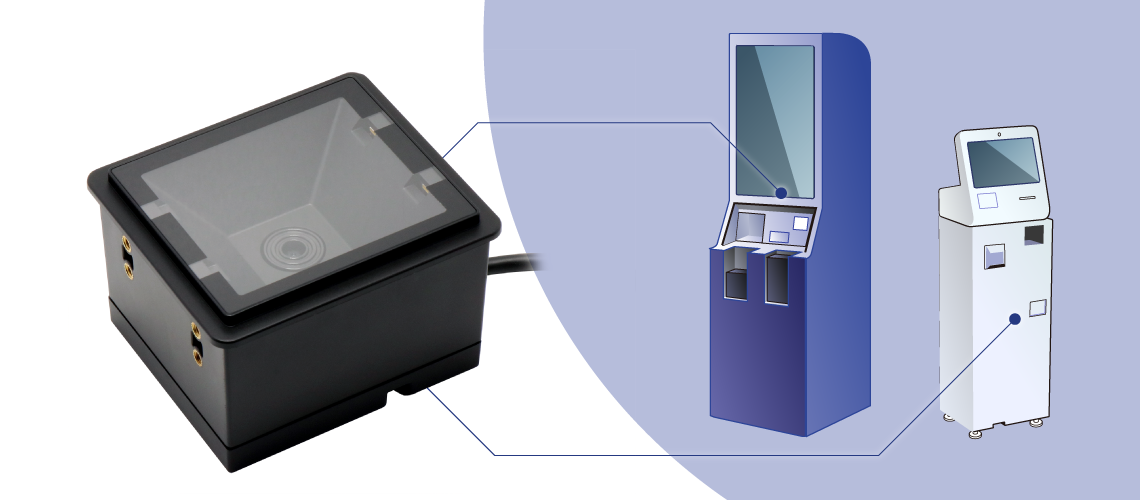

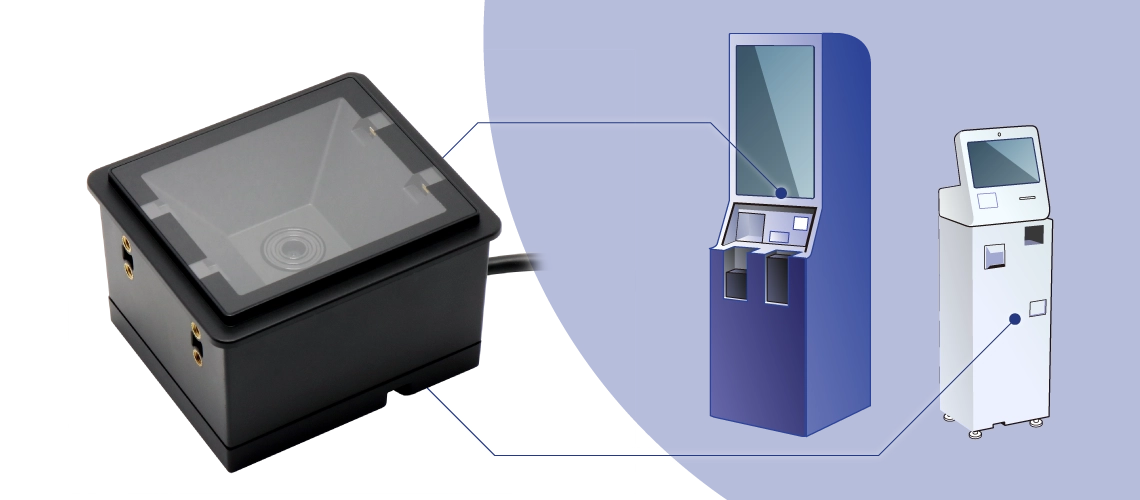

eTicket Embedded は組み込み用2次元コードリーダです。キオスクなどの機器に組み込み、液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取ります。もちろん紙面上のコードも読み取り可。電子チケットリーダ、QRコードリーダとしても利用できます。

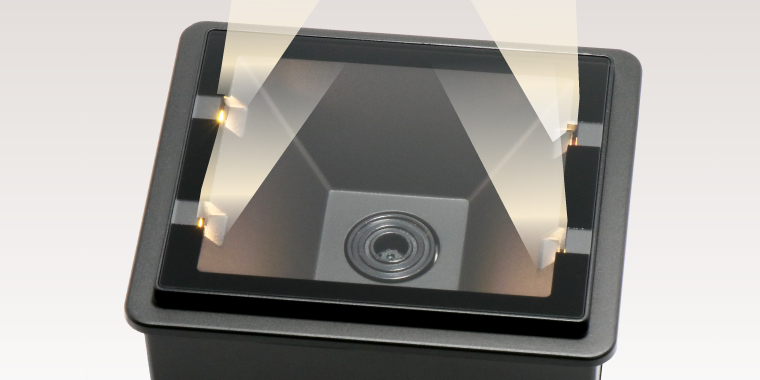

ヘッドアップLED採用
LEDの斜め上方照射により、読み取りパフォーマンスを向上させました。 周囲が明るい場合や消費電力を抑えたいときは、LED照射をオフにすることも可能です。 スキャンに成功すると点滅点灯します。

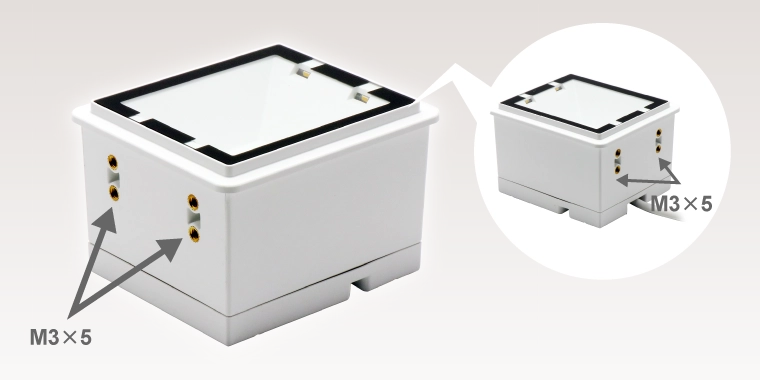

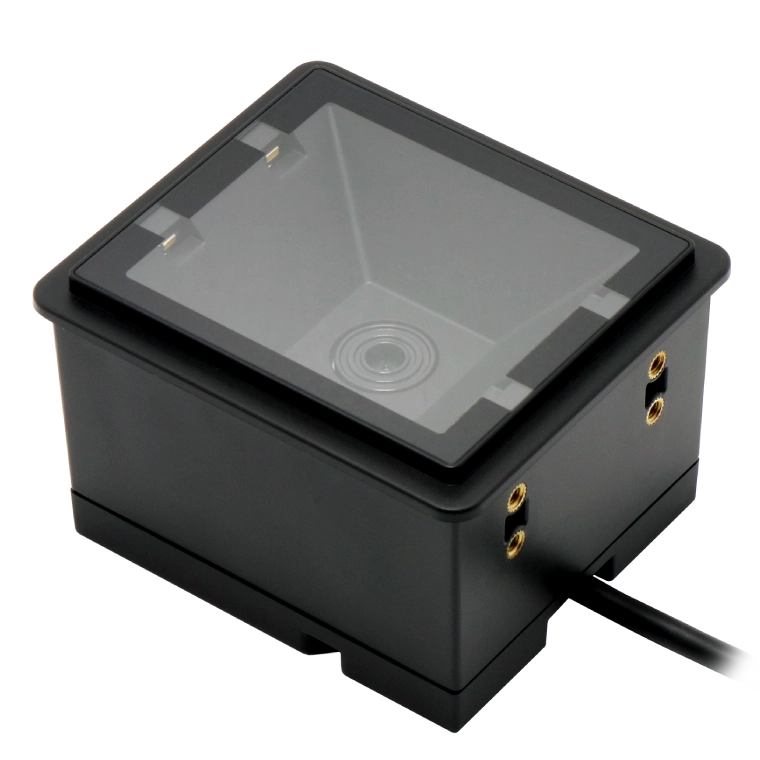

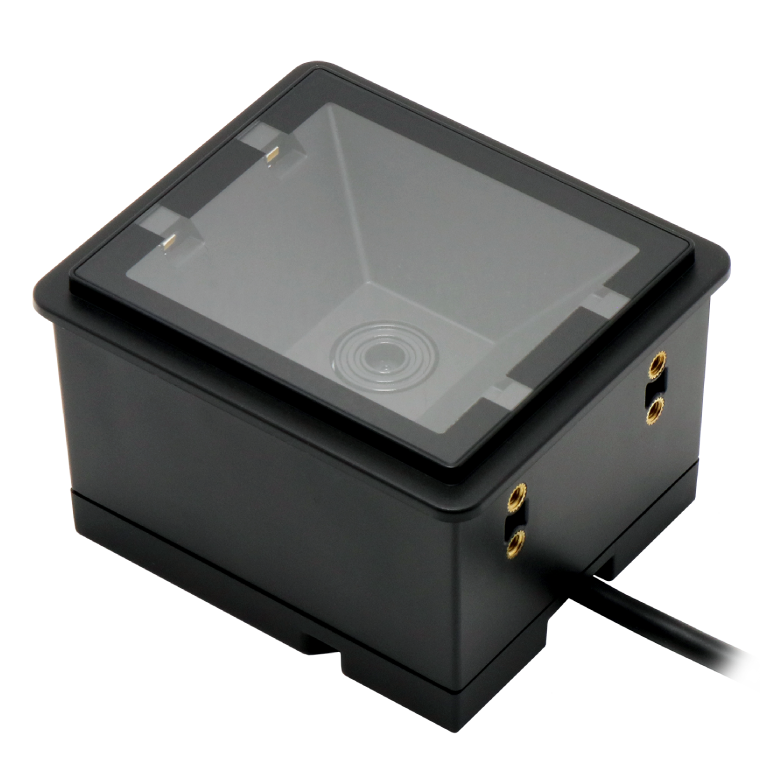

固定用ネジ
固定用のネジ穴（M3×5）が4カ所×2面の合計8カ所あります。筐体にeTicketをしっかりと取り付けることができます。

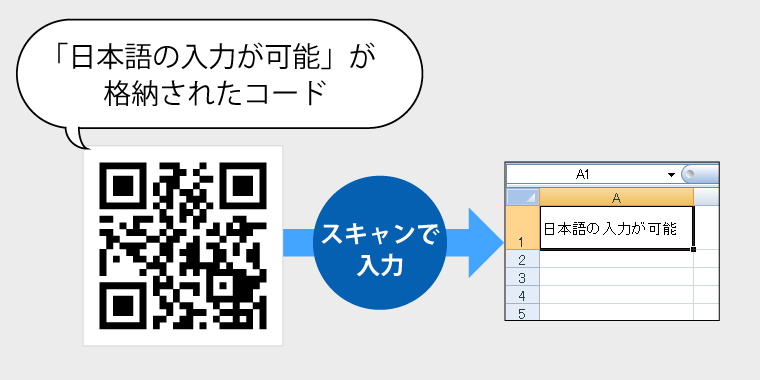

日本語入力に対応（Windowsアプリ）
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
| 半角英数字カナ | 例）12345ABCDEFGアイウエオ |
|---|---|
| 全角ひらがな | 例）あいうえお |
| 全角カタカナ | 例）アイウエオ |
| 漢字 | 例）漢字がエンコードされたQRコードにも対応 |
| ※： | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
| ※： | その他、記号にも対応してします。 |

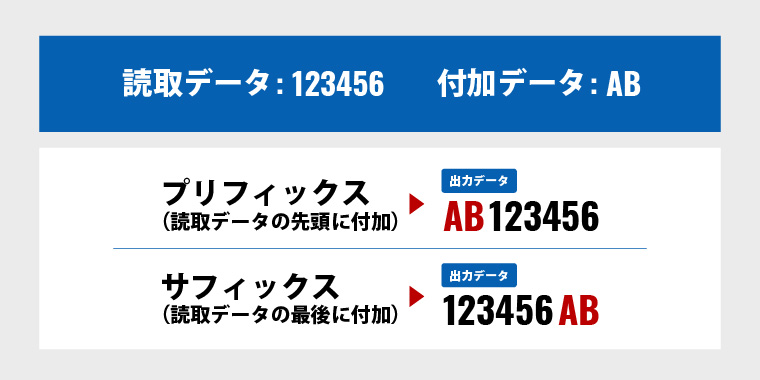

プリフィックス・サフィックス機能
読取データの先頭、または最後に制御文字（改行コードなど）やキャラクタ（数字やアルファベット）を挿入する機能です。
- プリフィックス:読取データの先頭に付加
- サフィックス:読取データの最後に付加
仕様
対応バーコード
- 一次元コード（バーコード）
- UPC-A,UPC-E,EAN-13/JAN-13,EAN-8/JAN-8,コード128/GS1-128,コード39,コーダバー（NW7）,インターリーブド25,GS1 DataBar（14/14 Stacked/Expanded/Expanded Stacked/Limited）他
- 二次元コード（QRなど）
- PDF417,Micro PDF417,DataMatrix, QRｺｰﾄﾞ,Micro QRｺｰﾄﾞ,MaxiCode 他
読取深度
| ナローバー | 読取深度 |
|---|---|
| 0.330mm（13mil）：EAN 13 | 0mm～140mm |
| 0.254mm（10mil）：QR Code | 0mm～80mm |
| 0.330mm（13mil）：QR Code | 0mm～110mm |
| 0.178mm（7mil）：PDF417 | 0mm～100mm |
| 0.254mm（10mil）：PDF417 | 0mm～160mm |
| 0.330mm（13mil）：PDF417 | 0mm～180mm |
| 0.254mm（10mil）：Data Matrix | 0mm～100mm |
| 0.330mm（13mil）：Data Matrix | 0mm～120mm |
| ※： | 参考値です。周囲環境やコード品質に大きく影響を受けます。 |

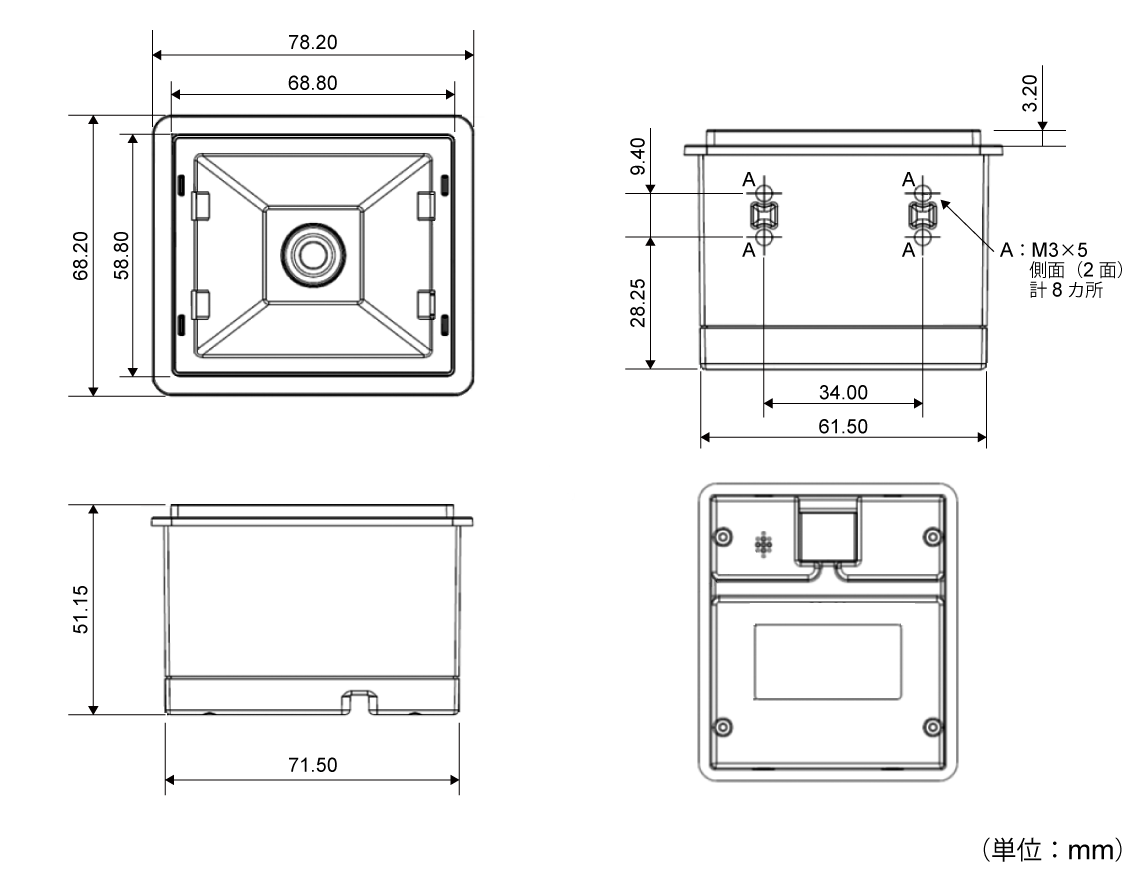

寸法図
仕様
| 項目 | 仕様 |
|---|---|
| 入力電圧 | DC5V +/-5% |
| 消費電流 | 70mA, スタンバイ時 65mA |
| 照明LED(光源) | 白色LED |
| 耐外乱光 | 100,000lux |
| イメージ解像度 | 640ピクセル（H） x 480ピクセル（V） |
| フレームレ―ト | 120FPS |
| 視野領域 | 75°（H) x 68°（V） |
| 読取領域 | 56mm x 48mm |
| 分解能 | 0.0762mm（3mil） @ Code39 |
| 焦点距離 | 0mm |
| MRD | 30% |
| LEDインディケータ | 無し（照明LEDのみ搭載、グッドリード=照明LED点滅） |
| ブザーインディケータ | グッドリード, エラーなど 周波数, 長さ, 音量 調整可能 |
| 動作温度 | 0 ~ 50℃ |
| 保管温度 | -40 ~ 70℃ |
| 動作湿度 | 10 ~ 95%RH 氷結･結露なし |
| 保管湿度 | 10 ~ 95%RH 氷結･結露なし |
| ESD | +/-8KV（気中）, +/-4KV（接触）後、動作に支障無し |
| 外形寸法 | 68.2mm（W） x 78.2mm（D） x 51.15mm（H） |
| 重量 | 約153g （ケーブル含む） |
| 耐落下試験 | 150cmの高さからコンクリ―ト面に自然落下後、動作に支障なし |
| ケーブル屈曲試験 | 30万回min.（30回/分 @300g/45°） |
| MTBF | 25,000時間 |
| 適合規格 | CE, FCC, VCCI, RoHS |
型番
型番：diBar eTicket Embedded 組込対応eチケットリーダ
セット内容
- 本体
- インターフェイスケーブル
| 型番 | 仕様 |
|---|---|
| ETICKETE-WHT-USB ［案件対応］ |
diBar eTicket Embedded 組込対応eチケットリーダ（白）, USBインターフェイス（HID/COM） |
| ETICKETE-WHT-RS232 ［案件対応］ |
diBar eTicket Embedded 組込対応eチケットリーダ（白）, RS232Cインターフェイス |
| ETICKETE-BLK-USB ［案件対応］ |
diBar eTicket Embedded 組込対応eチケットリーダ（黒）, USBインターフェイス（HID/COM） |
| ETICKETE-BLK-RS232 ［案件対応］ |
diBar eTicket Embedded 組込対応eチケットリーダ（黒）, RS232Cインターフェイス |
- 案件対応品について
- 案件対応品は、弊社までお気軽にご相談ください。
