diBar cubeQRX 固定式コードリーダ
ベストプライス
- バー
コード - 2次元
コード - OCR
- HID POS
- USB
接続 - RS232C
接続 - 長期保証
3年
- 特長
- 仕様
- 型番

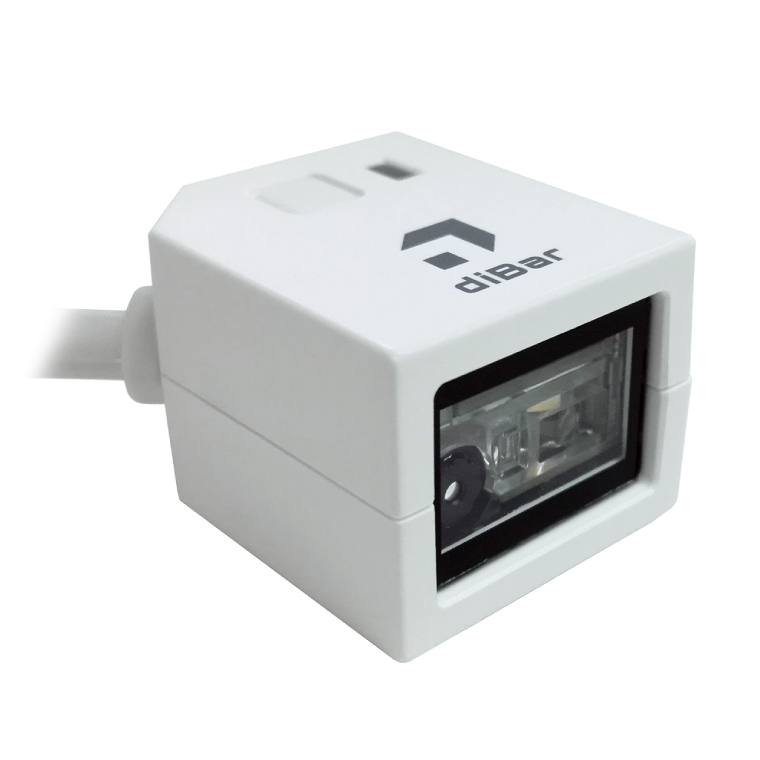

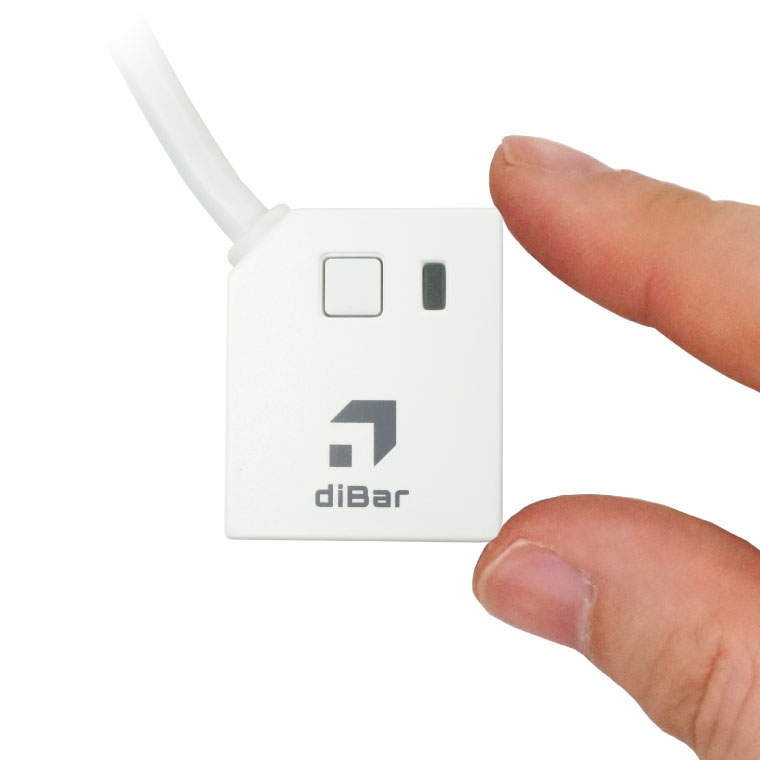

組み込みに最適 超小型コードリーダ
一般的な二次元コードスキャナと比べてとても小さなcubeQRXは省スペースなスキャナです。
スぺースコスト削減にも効果的。
液晶画面上のコードを読み取り
タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りもできます。アプリで発行されたクーポンQRコードもらくらく読み取り。
データフォーマット編集機能
プリフィックス・サフィックスの他、読取データの指定位置にキャラクタを挿入したり、指定位置のデータを削除するなど、フレキシブルな編集ができます。
OCRフォント読み取り対応
OCR-A/B、MICR E-13B、SEMIフォントに対応しています。 定義済みテンプレートやカスタムテンプレートを元に読み取りを行います。
定義済みテンプレート
- パスポート(ビザ含)
- ISBN
- 価格フィールド（書籍等の価格）
- MICR E-13B
写真撮影対応ウェッジアプリ「WedgeShots™」対応
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。 コードの読み取り直後に撮影し、読み取り時の状況が写真（画像）として記録に残せます。 のちに確認や検証が必要となったときエビデンスとして利用できます。 撮影画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能。
※：読み取り直後以外に時刻設定撮影もできます。
WedgeShots™詳細 arrow_circle_rightいろいろなシーンで活用拠
仕様
対応シンボル
- 一次元コード（バーコード）
- UPC/EAN/JAN, コード39, コード32, コーダバー(NW7), コード128, GS1-128, インターリーブド2/5, インダストリアル2/5, マトリクス2/5, MSI/Plessey, GS1 DataBar
- 二次元コード（QRなど）
- PDF417, microPDF417, Aztec, Data Matrix, QR,日本郵便コード(カスタマバーコード)
- OCRフォント
- OCR-A/B、MICR E-13B、SEMI
読取深度
| ナローバー幅 | 近距離(mm) | 遠距離(mm) |
|---|---|---|
| UPC 13mil(0.33mm) | 46 |
390 |
| コード39 5mil(0.127mm) | 45 | 180 |
| コード39 10mil(0.254mm) | 36 | 360 |
| コード39 20mil(0.508mm) | 71 | 747 |
| PDF417 7mil(0.177mm) | 55 | 163 |
| PDF417 10mil(0.254mm) | 42 | 24 |
| QRコード 10mil(0.254mm) | 40 | 182 |
| QRコード 20mil(0.508mm) | 36 | 367 |
| ※： | 上記の値は、測定した参考値(実力値)であり、保証値ではありません。コード品質や周囲照度など運用環境により異なるため、実運用環境にて、事前に最適な読み取り距離を検証するようお願いします。 |

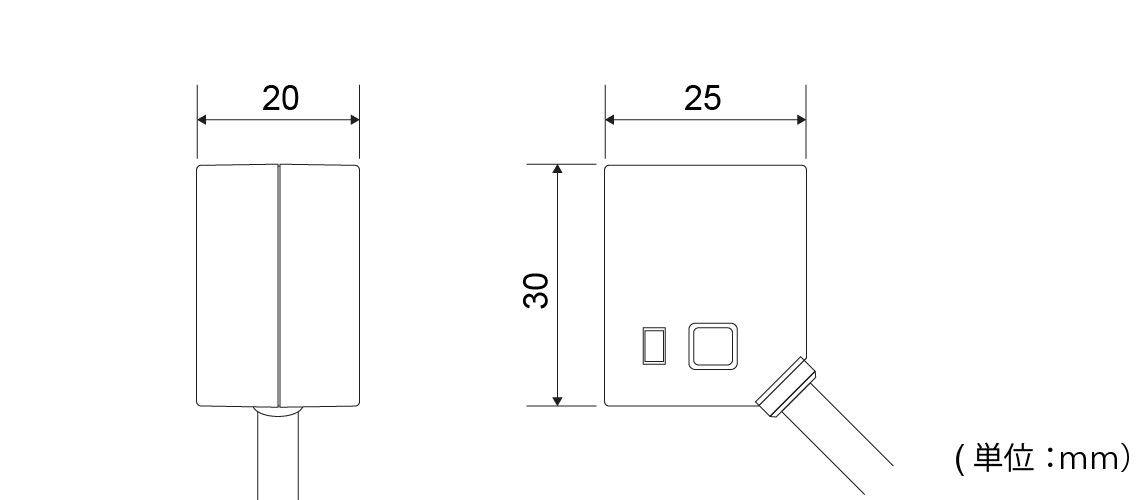

寸法図
仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| インターフェイス | USB(HID, COM), RS232C | ||
| 照明LED | 白色LED | ||
| エイマーLED | 赤色LED（ドット） | ||
| センサ | 640x480ピクセル、グローバルシャッタ | ||
| 移動読取 | 6m/秒 | ||
| フレームレート | 120フレーム/秒(最大) | ||
| 読み取り角度 | 40°（水平）,30°（垂直） | ||
| PCS | 20% | ||
| 分解能(*) | 3mil(0.0762mm) | ||
| 読取窓幅 | 25mm | ||
| 耐静電気 | 気中 8KV, 直接 4KV | ||
| 耐落下衝撃 | コンクリート面に1.2mの高さから自然落下後、動作に支障なし | ||
| 周囲照度 | 0～100,000lux | ||
| 供給電圧 | DC5V ±5% | ||
| 消費電流 | 動作時 | 300mA以下 | |
| スタンバイ時 | 25mA | ||
| 温度 | 動作時 | -10～40℃ | |
| 保管時 | -20～60℃ | ||
| 湿度 | 95% 氷結・結露無し(@40℃) | ||
| 外形寸法 | W25xL30xD20mm | ||
| 重量 | 約8g(ケーブル含まない) | ||
| ケーブル長 | USBケーブル | 約1.5m | |
| RS232Cケーブル | 約2.0m | ||
| 適合規格 | FCC, CE Class B, VCCI | ||
| ※： | 弊社基準テストチャートによる実力値であり、保証値ではありません。 コード品質や周囲照度など運用環境に影響されます。 |
型番
型番：cubeQRX 超小型固定式コードリーダ
セット内容
- 本体
- ドキュメント
| 型番 | 仕様 |
|---|---|
| CUBEQRX-USB(※1) | コードリーダ（エリアイメージャ）, USBインターフェイス(HID/COM/HID-POS), 1.5m |
| CUBEQRX-RS | コードリーダ（エリアイメージャ）, RS232Cインターフェイス, 2mストレート ,ACアダプタ別売 |
| CUBEQRX-RS-TG(※2) | コードリーダ（エリアイメージャ）, RS232Cインターフェイス(PIN1-トリガ信号有り), 2mストレート, ACアダプタ別売 |
| CUBEQRX-MICROUSB(※1) （販売終了） |
コードリーダ（エリアイメージャ）, microインターフェイス(HID/COM/HID-POS), 1.5m |
| ※1： | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
| ※2： | Dsub9コネクタの1番ピンに外部トリガ信号が割り付けられた特殊モデルです。 PCなどに接続する場合、外部トリガ信号(PIN1)を引き出す中継ケーブル制作が必要になります。 直接接続することはできませんので、ご注意ください。 外部トリガ信号が必要ない場合は、通常モデル cubeQR-RS をご利用ください。 |
オプション
-
ACアダプタ(PS5V)
-
USBポート給電ケーブル(CBL-USB-DC2155-15)
| 型番 | 仕様 |
|---|---|
| PS5V | ACアダプタ, DC5V 出力 |
| CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
- 特長
- 仕様
- 型番
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。 ［ 商標について ］も参照ください。
