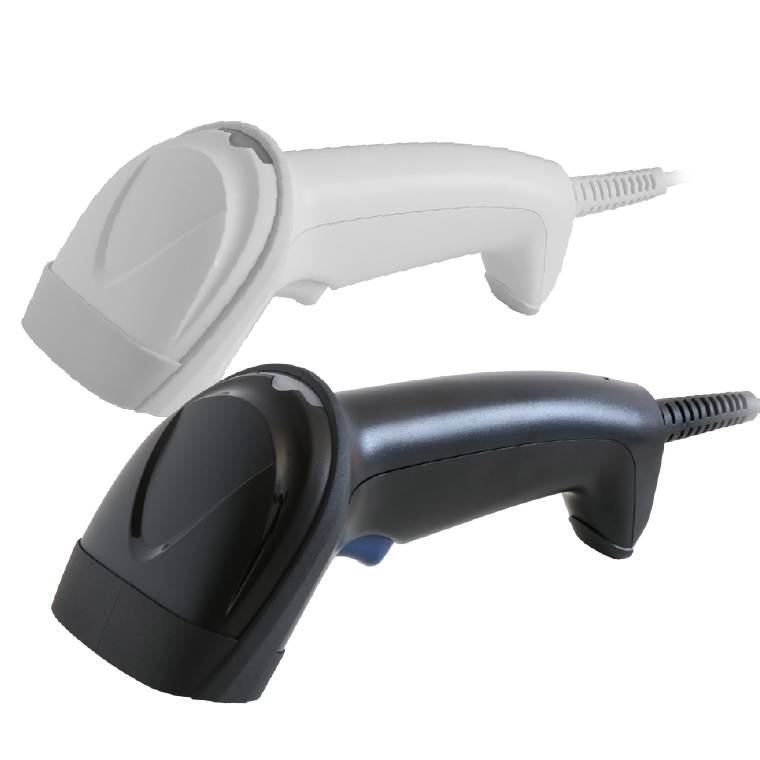

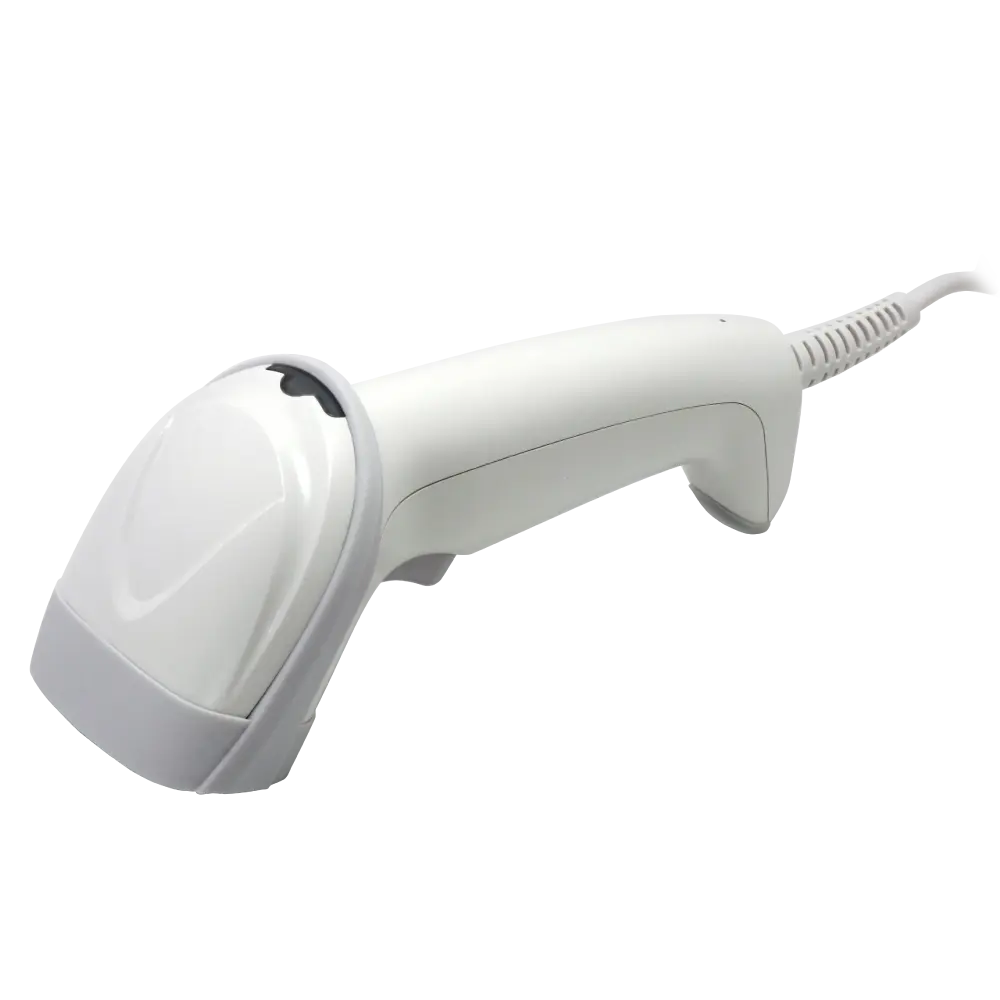

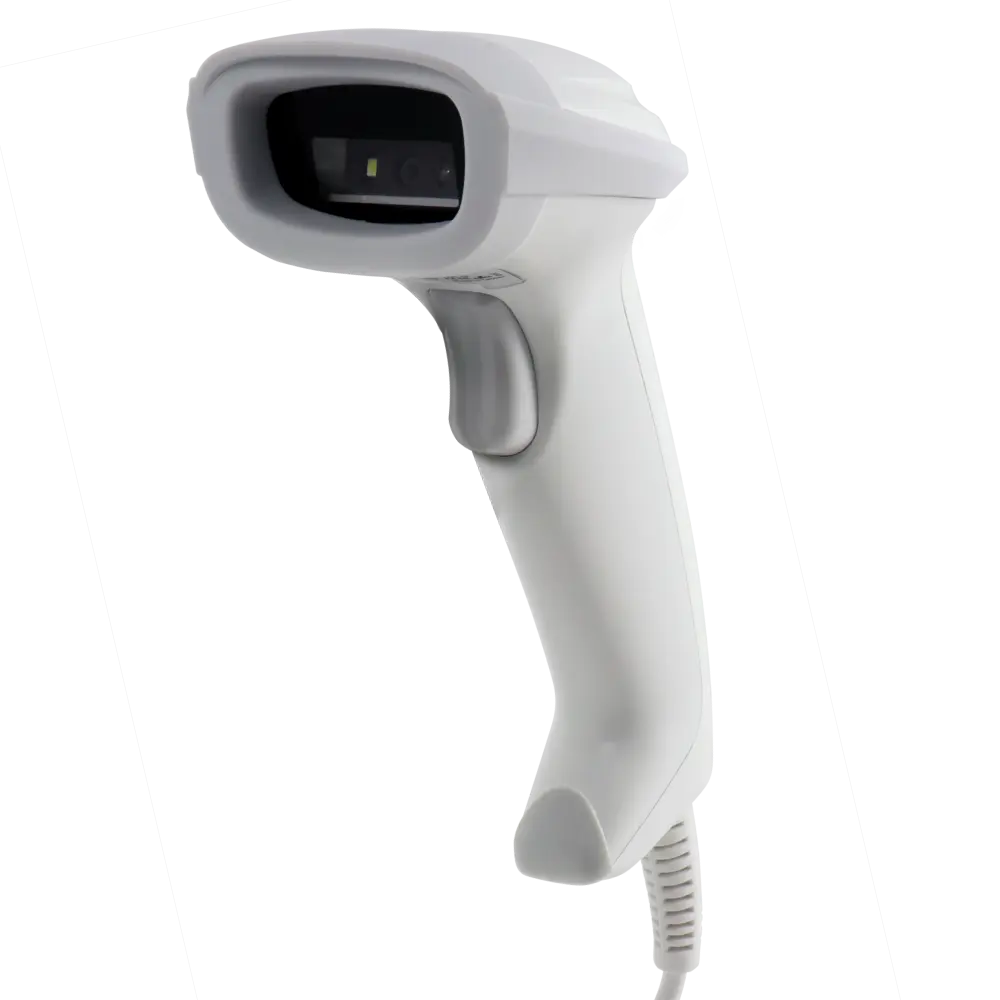

経済的な 2Dスキャナ
狙い撃ちモードにも対応した、経済的で高性能の二次元コードスキャナです。
ブレに強い読み取り

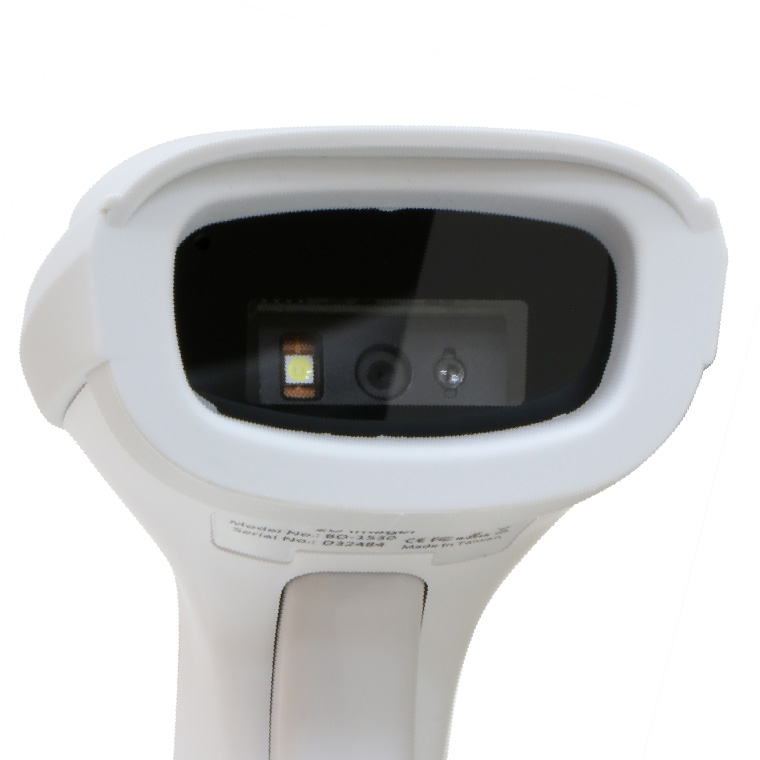

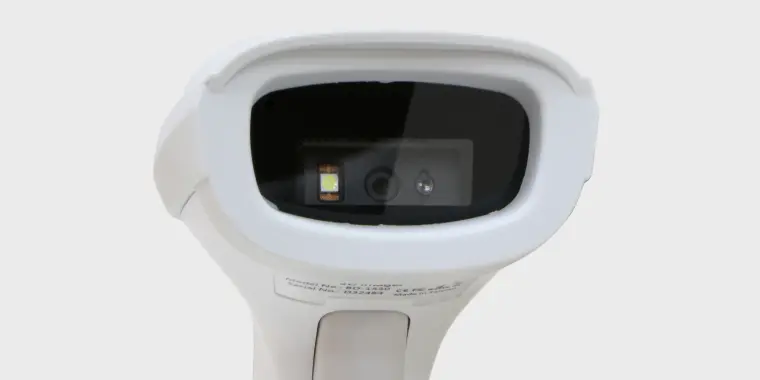

フレームレート 120スキャン/秒、グローバルシャッター式カメラで素早く対象を読み取ります。
細かいコードにも対応
バーコードの最小ナローバーは 0.0762mm(コード39)、 2Dコードの最小セルは0.169mm(QR)。 密度の高いコードの読み取りにも対応します。
オートセンスモード搭載
オートセンスモードにすればコードを自動検知して読み取ります。2度読み防止タイマーの設定もできます。

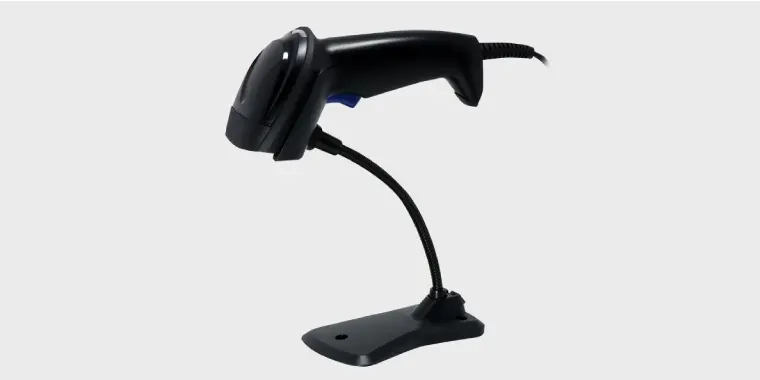

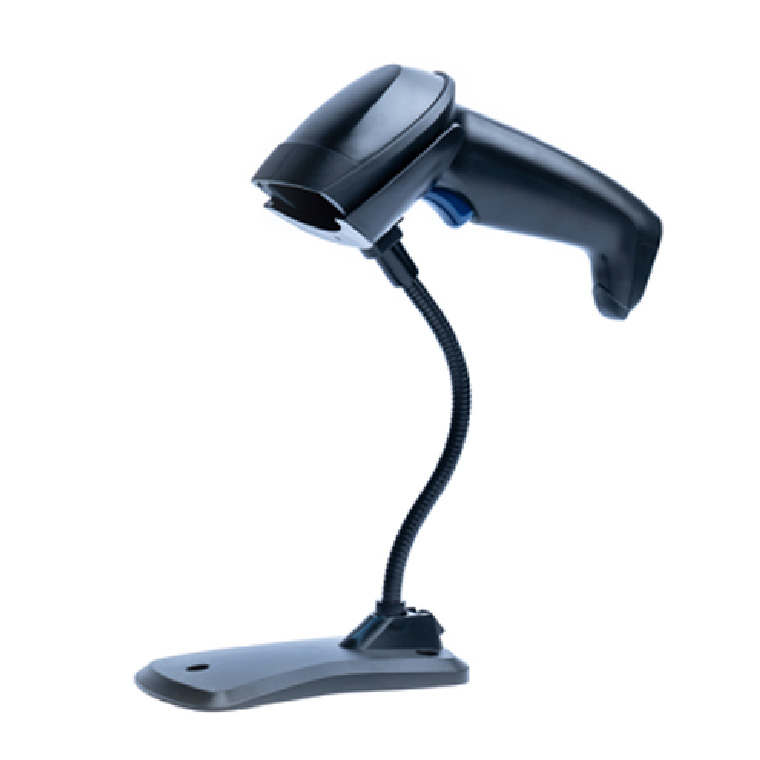

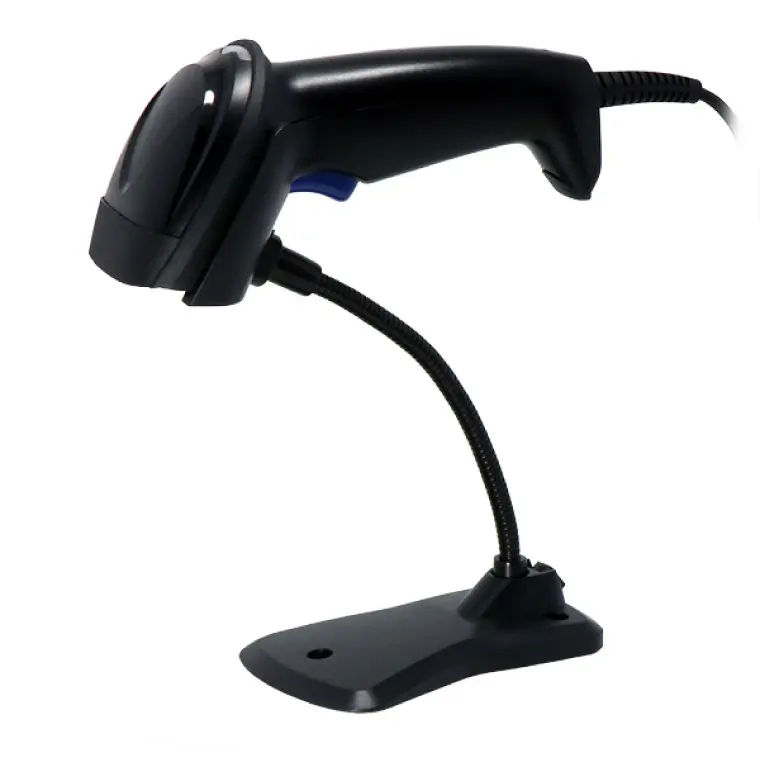

スタンド(オプション)
オートセンスモードで使用すると、POSでの商品バーコード読み取りがハンズフリーで行えます。

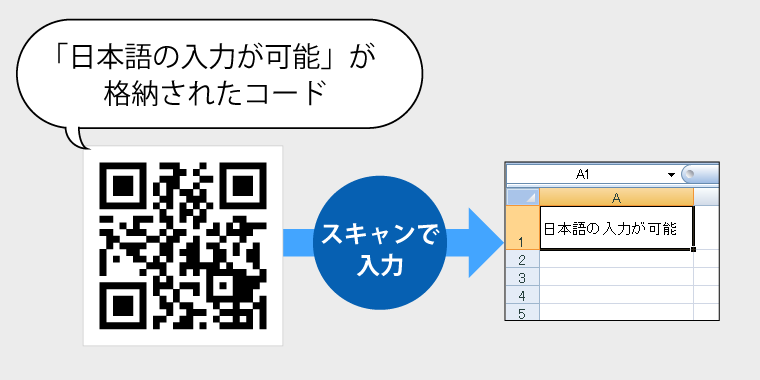

日本語入力に対応(Windowsアプリ)
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
半角:英数字カナ | 例)12345ABCDEFGアイウエオ |
---|---|
全角: ひらがな カタカナ |
例)あいうえお 例)アイウエオ |
漢字: | 例)漢字がエンコードされたQRにも対応 |
※: | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
※: | その他、記号にも対応してします。 |
写真撮影対応ウェッジアプリ
「WedgeShotst™」 対応
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。 バーコードや二次元コードの読み取り直後に撮影できるので、読み取り時の状況が写真(画像)として記録に残せます。 のちに確認や検証が必要となったときエビデンスとして利用できます。 撮影した画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能です。 限られた人のみが確認できる設定のためデータ保管の面でも安心です。

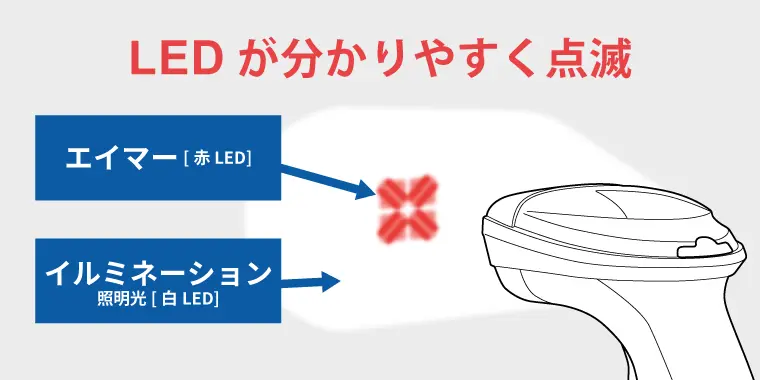

グッドリードインディケータ
グッドリード(読み取りOK)時にLEDが3回点滅する機能です。 データ転送先のPCなどを見なくても読み取り確認ができるので、目線を動かすことなく、どんどん作業を進めることができます。

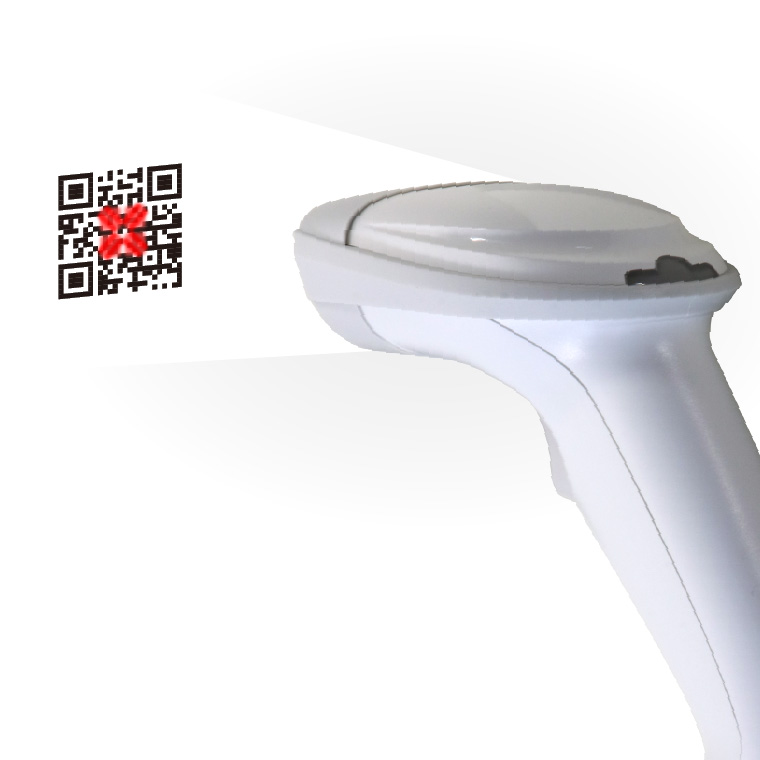

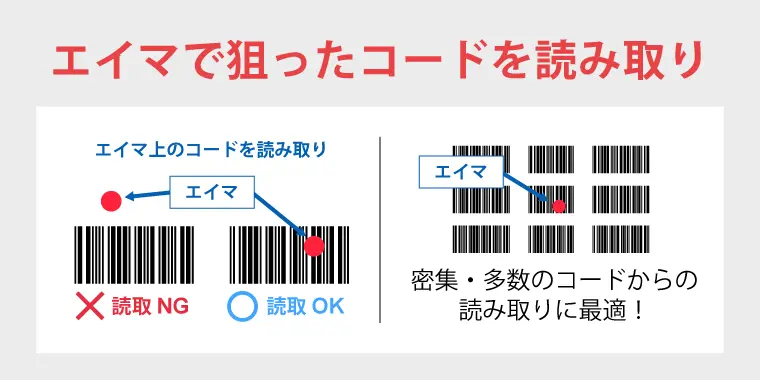

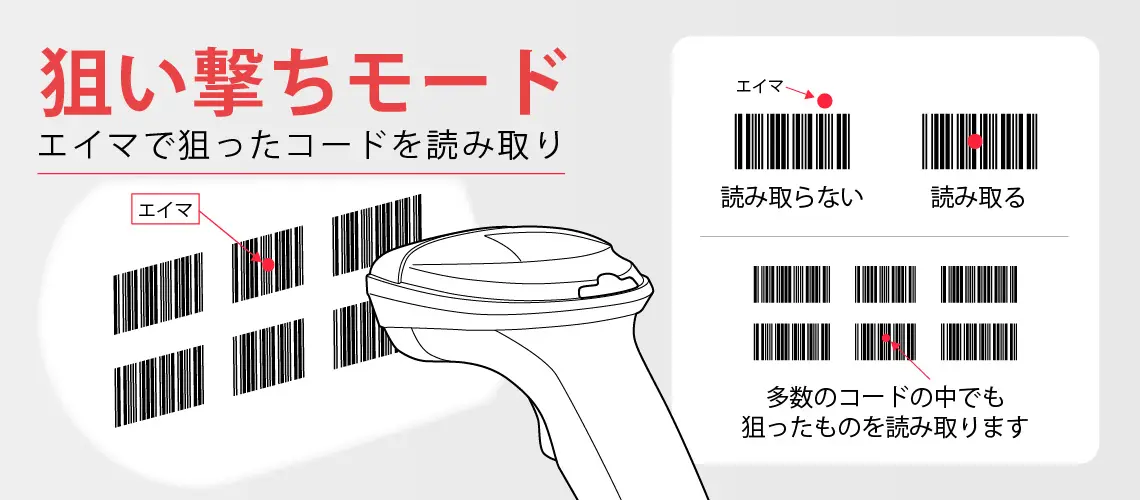

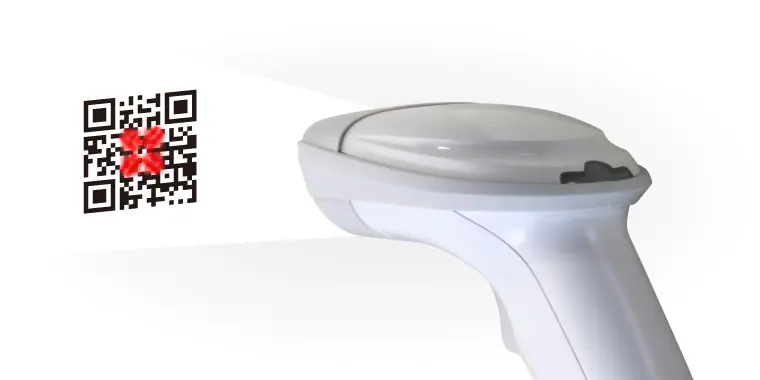

狙ってスキャン
2つの設定をすることで、 エイマ(照準)で狙ったコードを確実に読み取ることができるようになります。
多数のコードが並んだ状態の中でも、エイマを点灯させて必要なコード狙ってトリガを押せば、エイマの当たっているコードのみを読み取ります。
※: | 「狙い撃ちモード」「狙ってからスキャンモード」の設定を行います。 |
連結(分割)QR読み取り
大きなデータを複数のQRコードに格納する、連結(分割)QRの読み取りに対応。
TAB区切りエンコードデータでExcel入力が簡単に
TAB区切りでエンコードデータされたコードの読み取ると、TABごとにデータを区切り、Excelのセルにデータが順番に入力されるので、入力が簡単になります。 QRの場合は日本語(漢字・かな)の入力も行えるので、住所などの登録にも使用できます。
仕様
対応バーコード
- バーコードリーダ(バーコード)
- UPC/EAN/JAN, コード39, NW7, インターリーブド25, コード128, GS1-128, GS1 Databar, 他
- コードリーダ(QRなど)
- QR コード, マイクロQR コード, PDF417, DataMatrix, 他
読取深度
ナローバー/最小セル | 読取深度 |
---|---|
コード39 (0.0762mm /3mil) |
35~90 mm |
EAN13 (0.33mm /13mil) | 45~180mm |
Data Matrix (0.169mm /6.67 mil) |
45~90 mm |
QRコード (0.169mm /6.67 mil) |
60~90 mm |
※ | 読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。 |

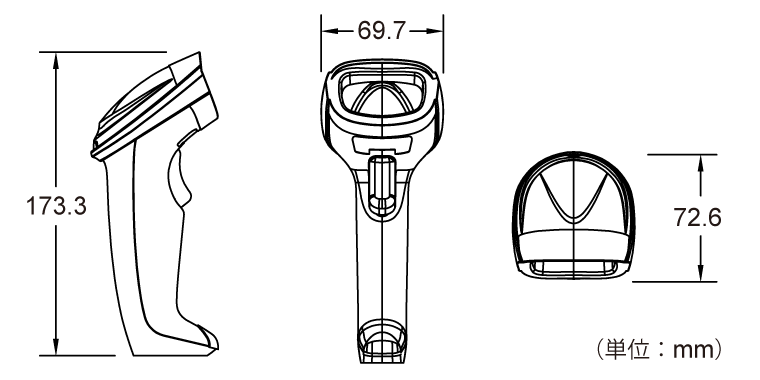

寸法図
仕様
項目 | 仕様 | |
---|---|---|
読取センサ | 640(H) x 480 (V) , グローバルシャッター | |
光源 | エイマ:610nm 赤色LED 光源:白色LED(6000~6500k) |
|
分解能 | 1D: 0.0762mm/3 mil (Code 39) 2D: 0.169mm/ 6.67 mil (QRコード) |
|
スキャンレート | 120フレーム/秒 | |
視野角 | 水平: 28° 垂直: 36° |
|
PCS | 30% | |
インディケータ | ビープ、LED | |
入力電圧 | DC 5V | |
動作電流 | 130 mA | |
温度 | 動作時 | 0℃ ~ 40℃ |
保管時 | -40℃ ~ 70℃ | |
湿度 | 動作時 | 10% - 95% RH (結露なきこと) |
保管時 | 10% - 85% RH (結露なきこと) | |
耐落下 | 1.5m | |
耐環境光 | 太陽光 100,000 lux | |
重量 | 182g(ケーブル含) | |
寸法(L × W × H) | 172.3mm x 69.7mm x 72.6mm | |
インターフェイス | USB(HID/COM)、 RS232 | |
保証 | 1年 | |
適合規格 | CE / FCC |
型番
BD-1530:エリアイメージャ
セット内容
- 本体
- インターフェイスケーブル
- ドキュメント
型番 | 仕様 |
---|---|
BD-1530-BLK-U | エリアイメージャ黒, USBケーブル黒付 |
BD-1530-BLK-R | エリアイメージャ黒, RS232ケーブル黒付 |
BD-1530-WHT-U | エリアイメージャ白, USBケーブル白付 |
BD-1530-WHT-R | エリアイメージャ白, RS232ケーブル黒付 |
オプション
-

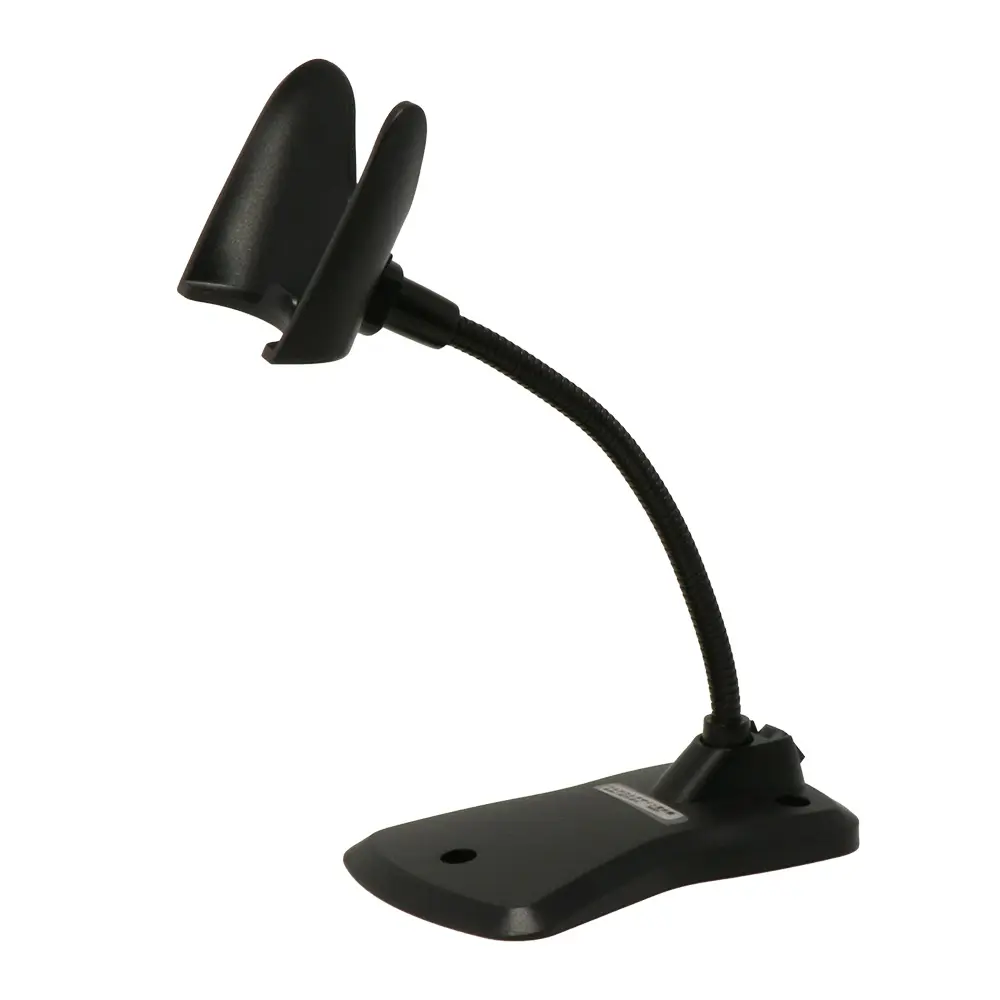

スタンド(AUTO-B15)
-
ACアダプタ(PS5V)
-
USBポート給電ケーブル
(CBL-USB-DC2155-15)
型番 | 仕様 |
---|---|
AUTO-B15 | オートスタンド |
PS5V | ACアダプタ, DC5V 出力( RS232Cインターフェイス用) |
CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
