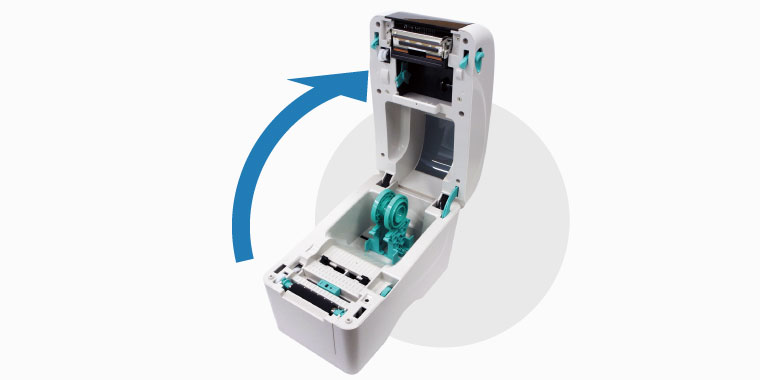

プリンタのヘッドを開けます。

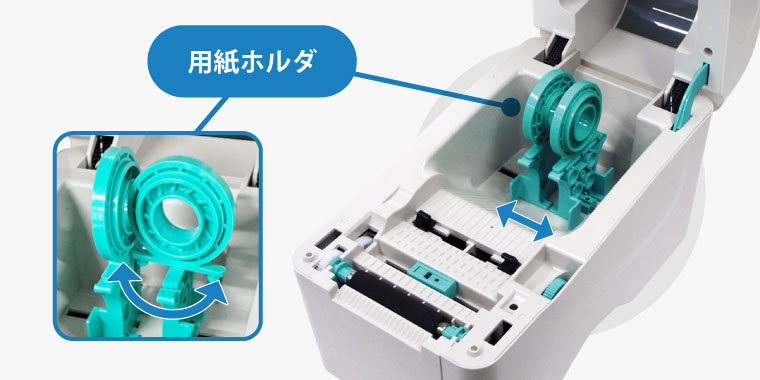

用紙ホルダの下部に指をかけ、用紙ホルダを左右に広げます。
用紙ホルダを広げたままロール紙を用紙ホルダの間に入れ、ホルダの下部から指を離して左右の用紙ホルダで挟みます。

用紙ホルダの径とロール紙コアの径が合わない場合は用紙ホルダを回して径を切り替えてください

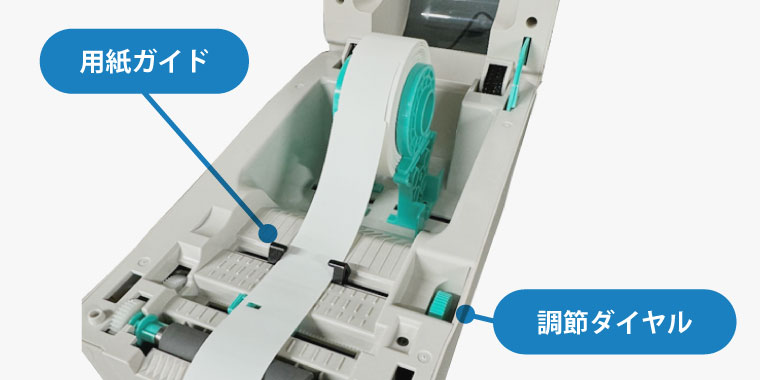

ロール紙の先端を用紙ガイドまで引き出し、用紙ガイド調節ダイヤルを回して用紙ガイドを用紙幅に合わせます。

引き続き、「センサ位置の調整 」を行います。

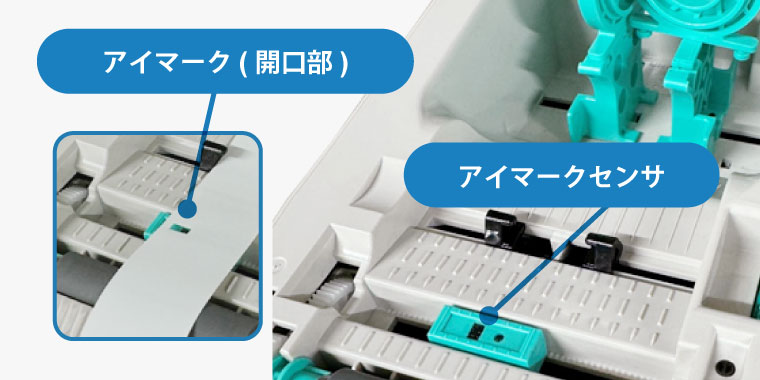

用紙のアイマーク（開口部）をアイマークセンサのある位置まで引き出します。

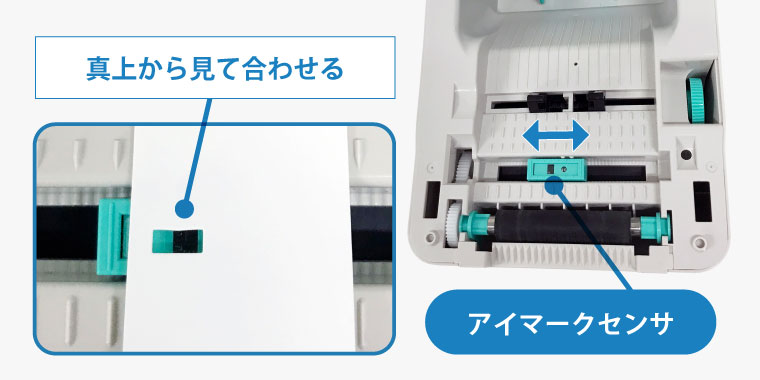

アイマークセンサが用紙のアイマーク（開口部）の位置になるように、センサを手で調整します。（横方向）

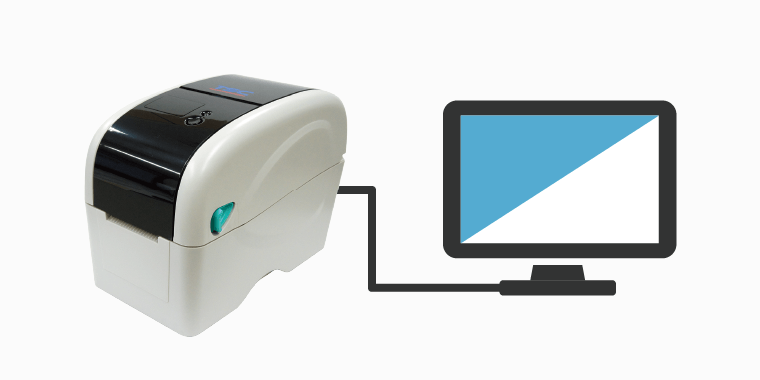

プリンタをWindows PCに接続して電源を入れます。

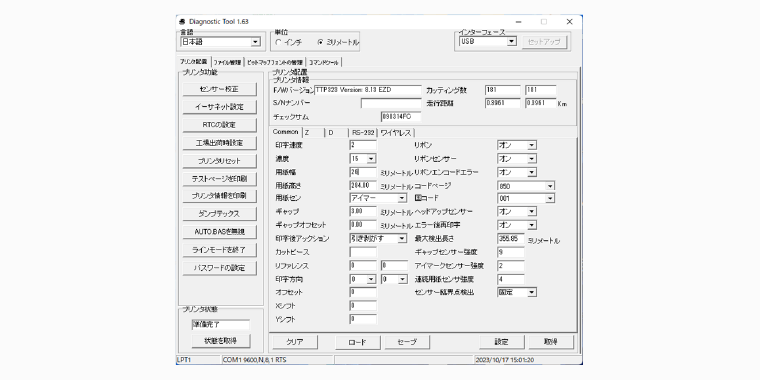

「Diagnostic Tool」を起動させます。

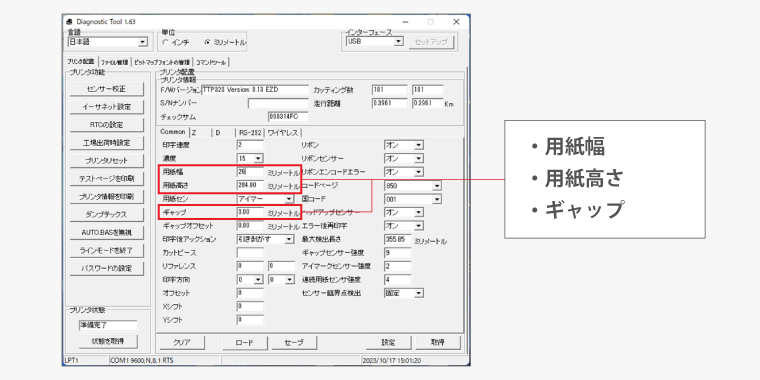

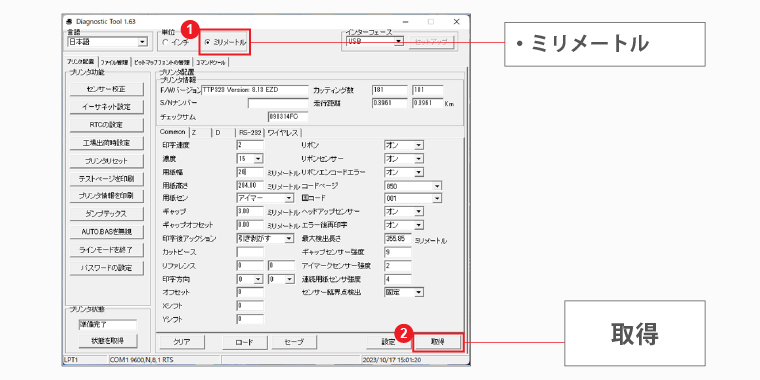

「ミリメートル」にチェックを入れ、「取得」をクリックしてください。

以下の数値に設定してください。
• 用紙幅：26 ミリメートル
• 用紙高さ：282 ミリメートル
• ギャップ：3 ミリメートル

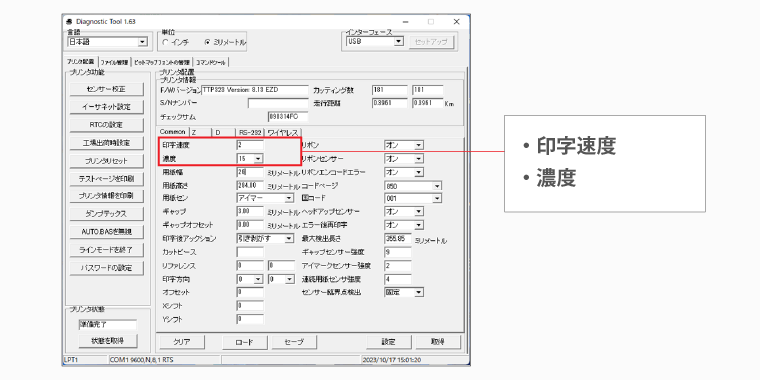

印字速度/濃度の設定については任意で調整ください。

以下の数値を目安として、印刷内容により調整してください。
• 印字速度：3
• 濃度：12

【 注意 】
濃度が濃すぎると、リボンと用紙が張り付き、プリンタ内に巻き込まれることがあります。

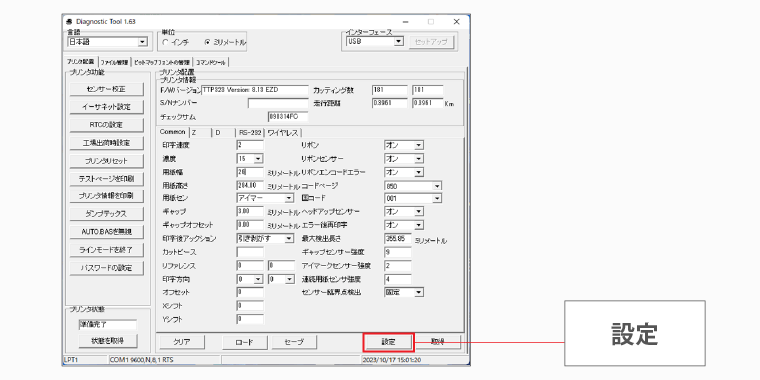

「設定」をクリックして完了してください。

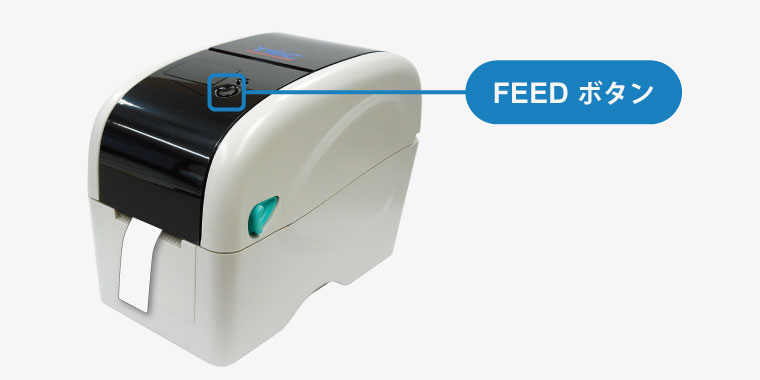

プリンタのヘッドを閉じ、プリンタ上部にあるFEEDボタンを押します。
用紙が最初の印刷開始位置に移動します。

― 補足 ―

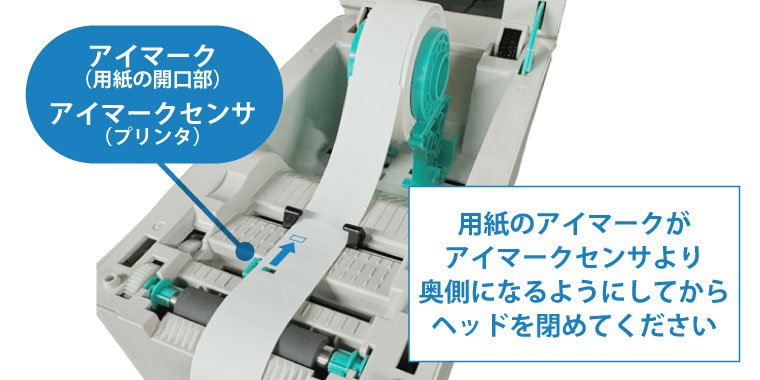

アイマークで初期位置を設定するので、アイマークがアイマークセンサより後ろになるように用紙は少し巻き戻してください。
この手順を行わない場合、最初の印字位置が正しくなりませんが2回目以降は正しい位置に印字されます。

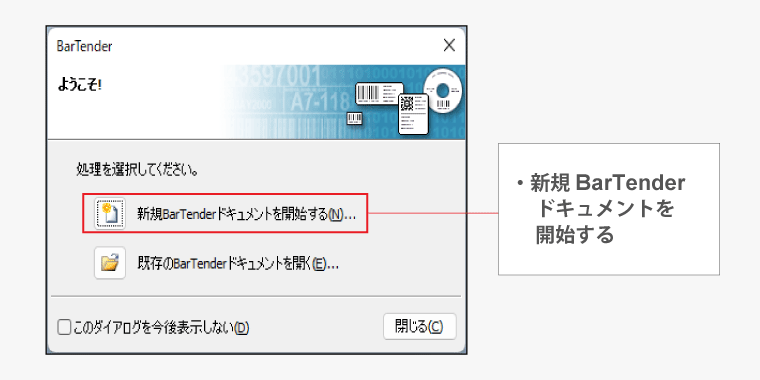

「新規BarTender ドキュメントを開始する」をクリックしてください。

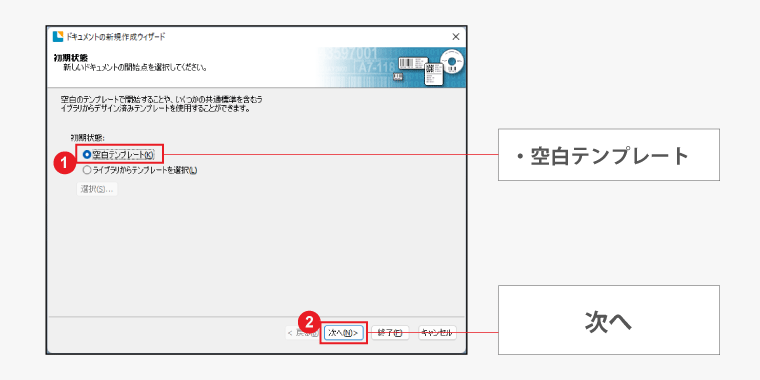

「空白テンプレート」をチェックし、「次へ」をクリックしてください。

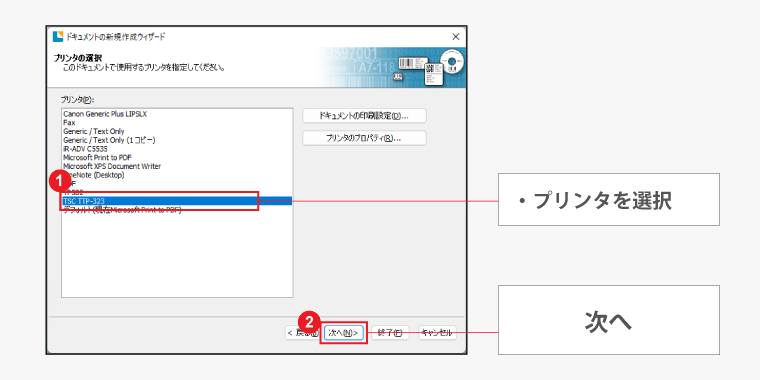

使用するプリンタを選び、「次へ」をクリックしてください。

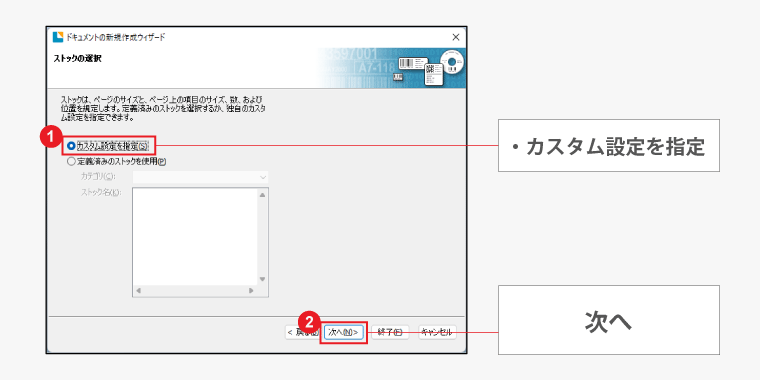

「カスタム設定を指定」をチェックし、「次へ」をクリックしてください。

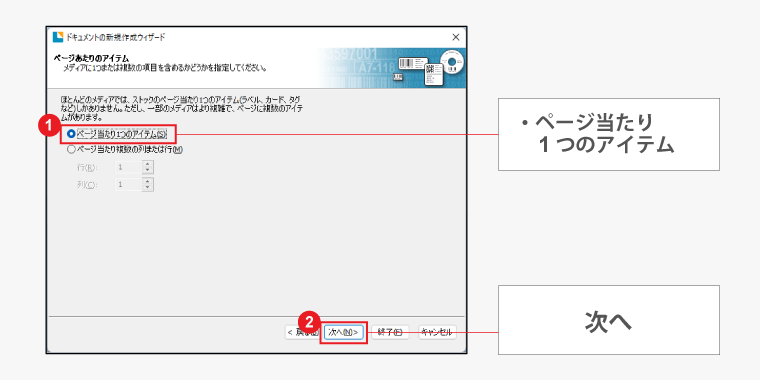

「ページ当たり1 つのアイテム」をチェックし、「次へ」をクリックしてください。

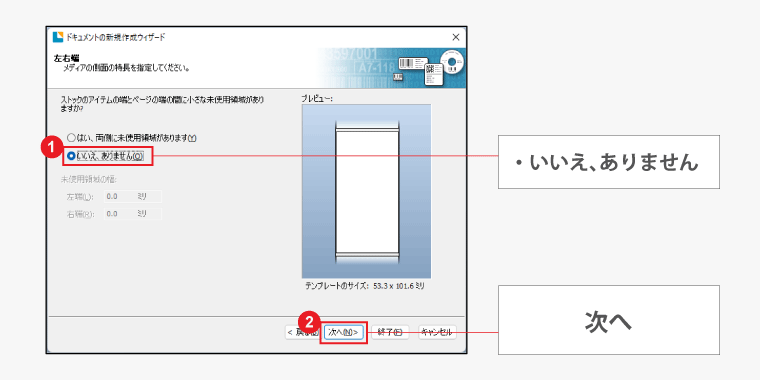

「いいえ、ありません」をチェックし、「次へ」をクリックしてください。

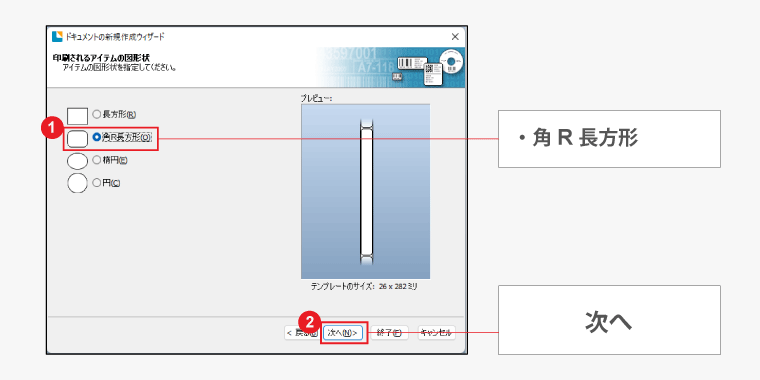

「角R 長方形」をチェックし、「次へ」をクリックしてください。

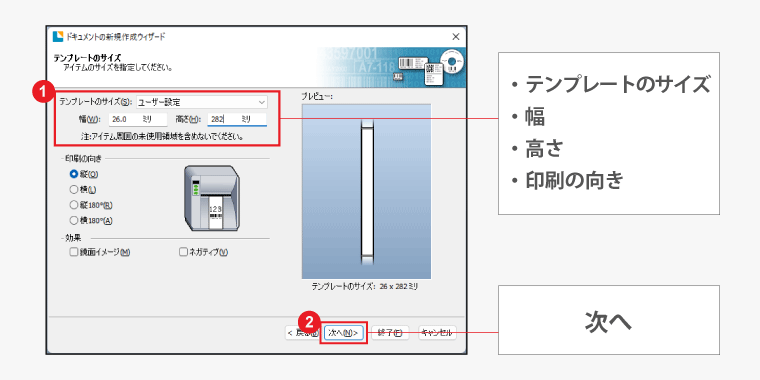

以下を設定し、「次へ」をクリックしてください。
•テンプレートのサイズ：ユーザー設定
•幅：26.0 ミリ
•高さ：282 ミリ
•印刷の向き：縦

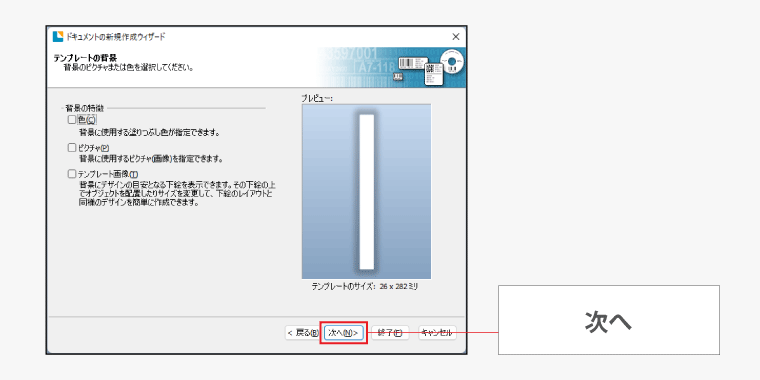

「次へ」をクリックしてください。

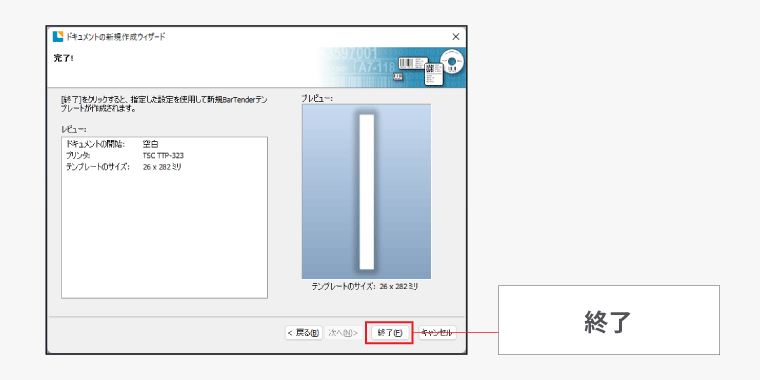

「終了」をクリックして、テンプレートを完成させます。

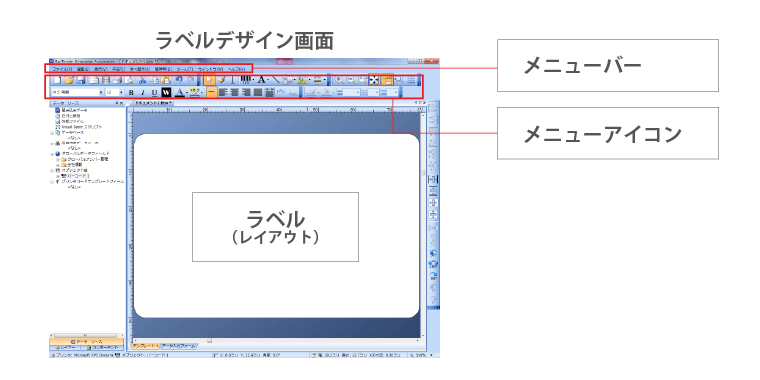

BarTender ラベルデザイン画面

BarTender ラベルデザイン画面レイアウトです。以降の手順はこの画面を基本に進めていきます。

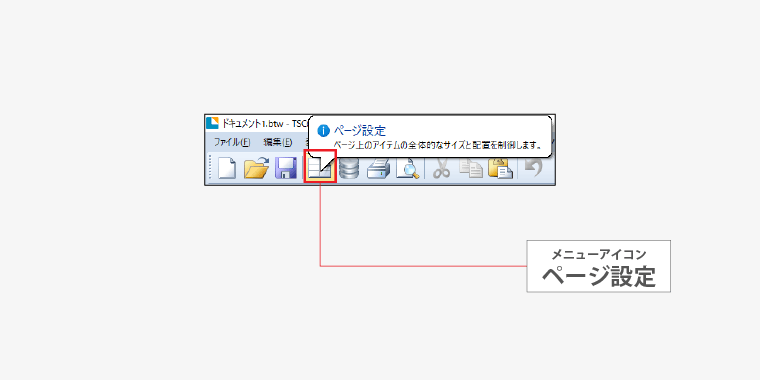

メニューアイコン「ページ設定」をクリックします。

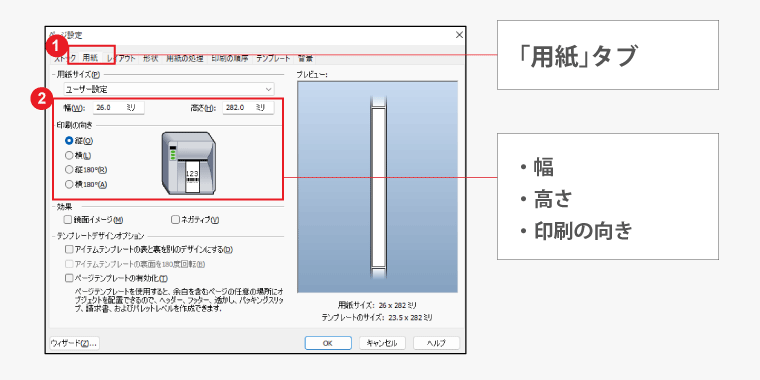

用紙タブで、用紙サイズと印刷向きの設定します。
•幅：26.0 ミリ
•高さ：282.0 ミリ
•印刷の向き：縦

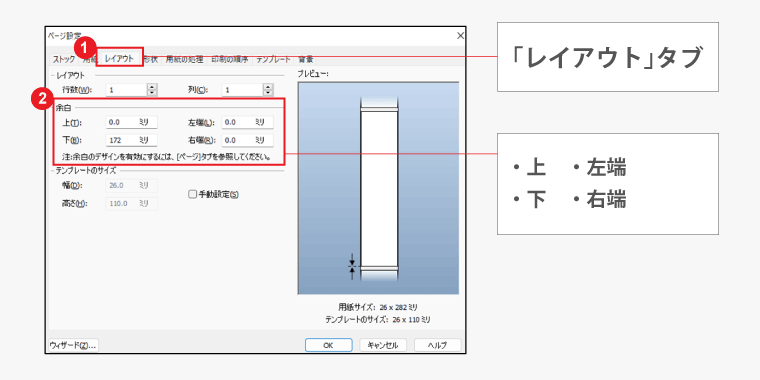

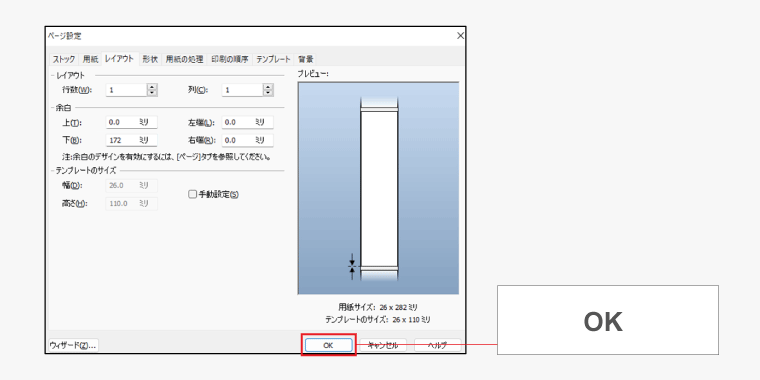

レイアウトタブで、ラベルの余白を設定します。
•上：0.0 ミリ
•左端：0.0 ミリ
•下：172 ミリ
•右端：0.0 ミリ

「OK」をクリックして、印刷範囲の設定を完了させます。

BarTender ラベルデザイン画面

BarTender ラベルデザイン画面レイアウトです。以降の手順はこの画面を基本に進めていきます。

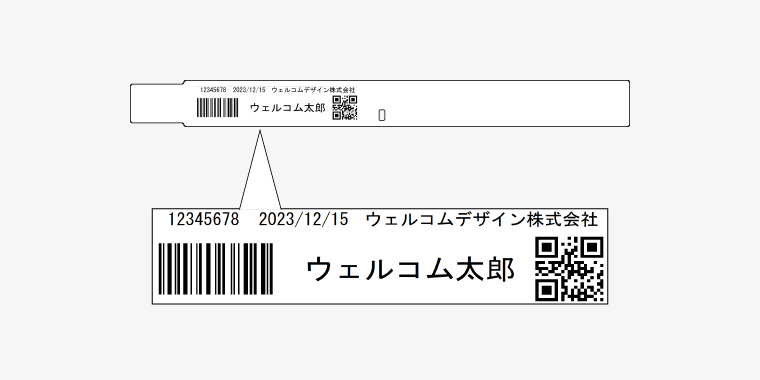

例として、上記のラベルデータを作成します。

ラベルレイアウトの準備

ラベルレイアウトのラベルを編集しやすい向きに変更します。

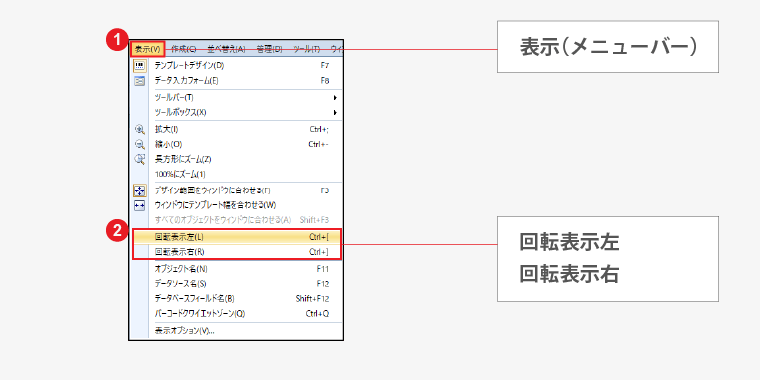

メニューバーの「表示」をクリックすると下に表示される「回転表示左」または「回転表示右」をクリックして変更してください。

テキストの挿入

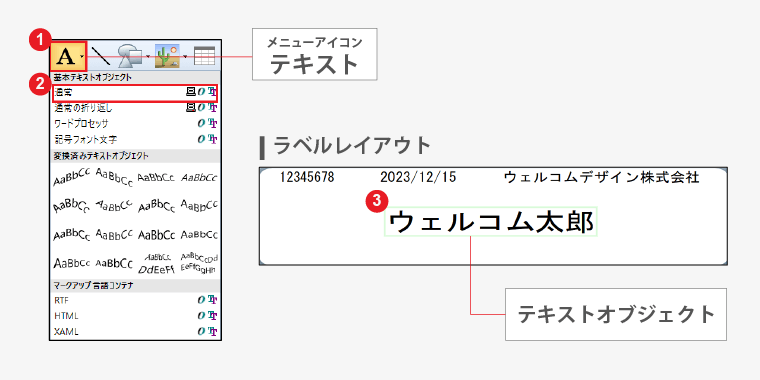

メニューアイコンの「テキスト」を選択して、ラベルレイアウトの文字を入力したい場所をクリックしてテキストオブジェクト（テキストボックス）作成し、文字を入力します。
(メニューアイコン「テキスト」の「▼」をクリックするとオブジェクトを選択できます。この例では「通常」を選択し進めます。)

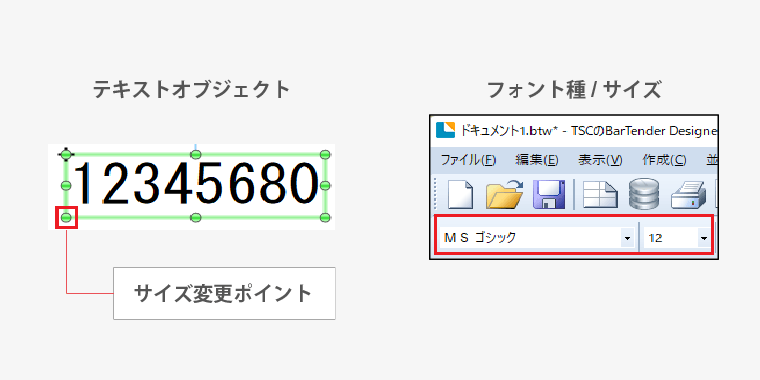

フォント種類/サイズ変更

フォント種類/サイズは変更可能です。下記を参照ください。

サイズ変更のみ

テキストオブジェクトをクリックすると、フチに緑の点が表示されます。緑の点をドラックしてサイズ変更が行えます。

フォント種類/サイズ変更

テキストオブジェクト内のテキストを選択した後に、メニューアイコン下に表示されるフォント種/サイズを選択して変更が行えます。

バーコード/2次元コードの挿入：コード種類の選択

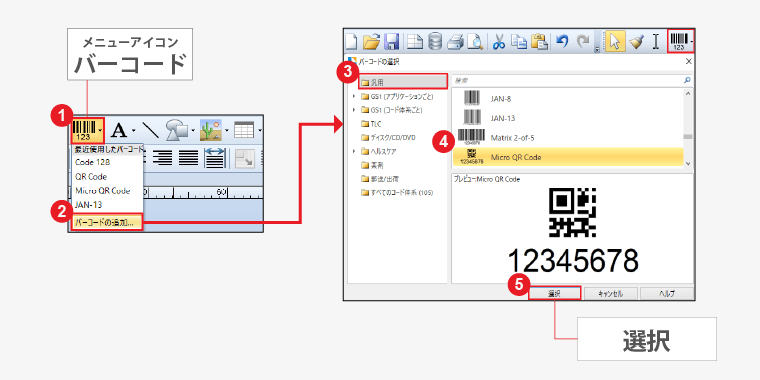

メニューアイコンの「バーコード」をクリックし、表示される「バーコードの追加」を選択します。
バーコードの選択画面の「汎用」からコード種類を選んで「選択」をクリックしてください。

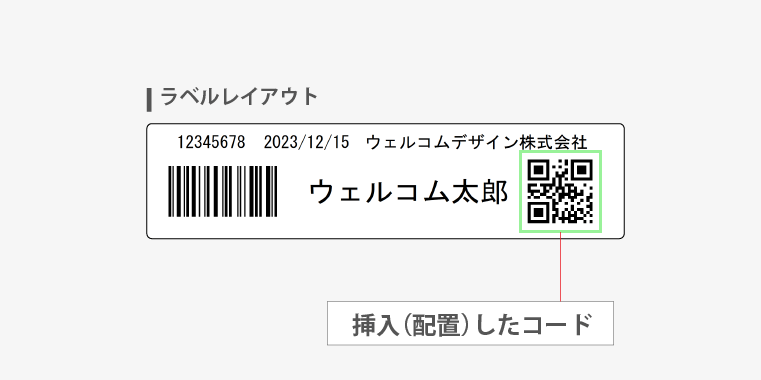

バーコード/2次元コードの挿入：コードの挿入（配置）

ラベルレイアウトで、コードを入れたい場所をクリックしてコードを挿入（配置）します。

コードのサイズ変更

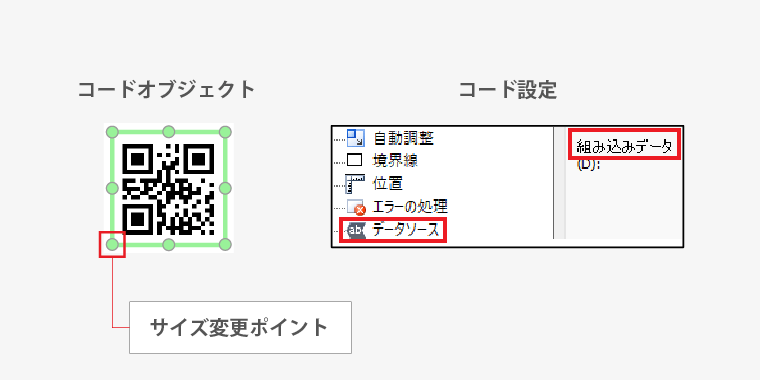

ラベルレイアウトに配置したコードオブジェクトをクリックすると、フチに緑の点が表示されます。緑の点をドラックしてサイズ変更が行えます。

コードの設定

ラベルレイアウトに配置したコードオブジェクトを右クリックし、「プロパティ」から設定します。
データソースの組み込みデータ欄に入力した内容がコードとなります。

BarTender ラベルデザイン画面

BarTender ラベルデザイン画面レイアウトです。以降の手順はこの画面を基本に進めていきます。

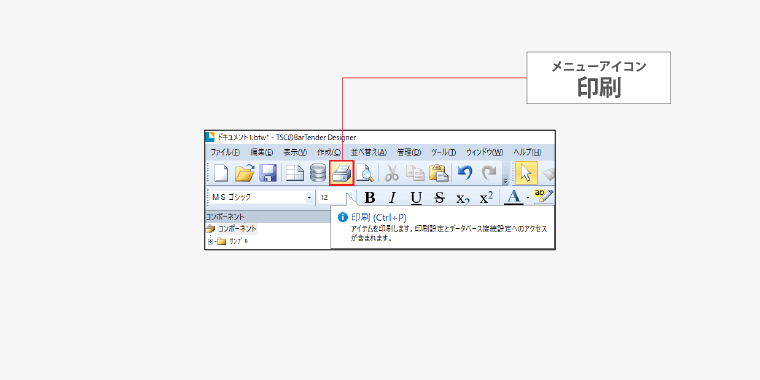

メニューアイコン「印刷」をクリックします。

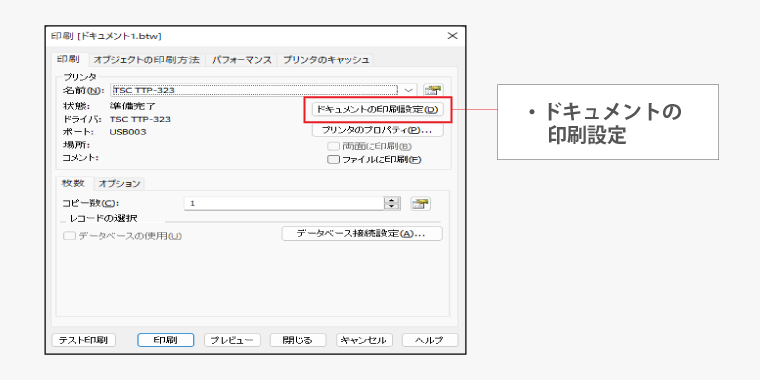

「ドキュメントの印刷設定」をクリックします。

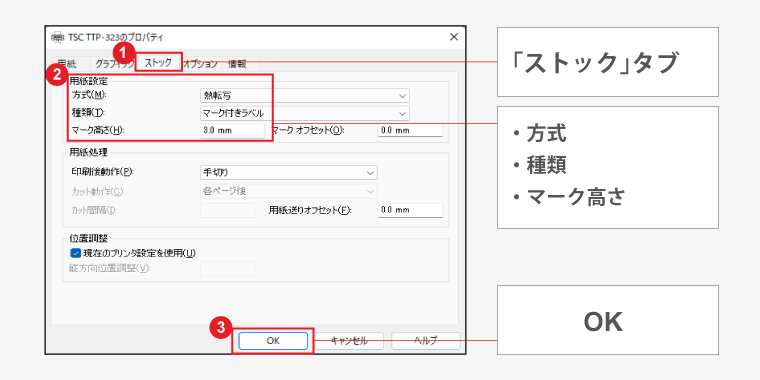

ストックタブで「用紙設定」を設定して、「OK 」をクリックして完了させます。
•方式：熱転写
•種類：マーク付きラベル
•マーク高さ：3.0 mm

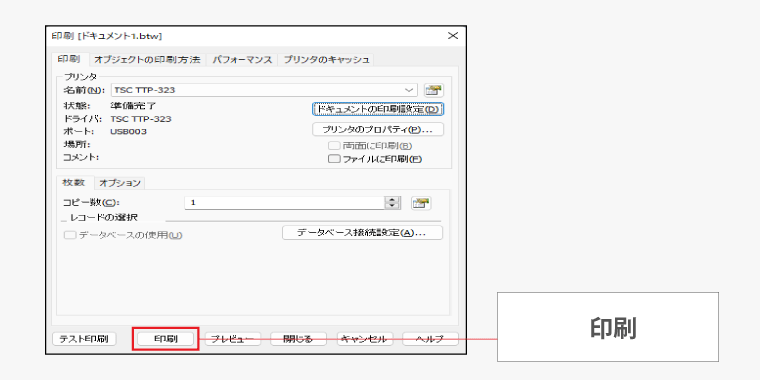

「印刷」をクリックして印刷します。
