MHシリーズ インダストリアルバーコードプリンタ
ベストプライス
- 用紙幅4インチ
- リボン式
- 感熱式
- 内部巻取機構
- 高解像度600dpi
- 高速印刷
- USB接続
- ラベルシール印刷
- 連続紙印刷
- バーコード印刷
- 2Dコード印刷
- 画像印刷
- 2年保証
高精度印刷も対応
大量印刷が可能なインダストリアルプリンタ

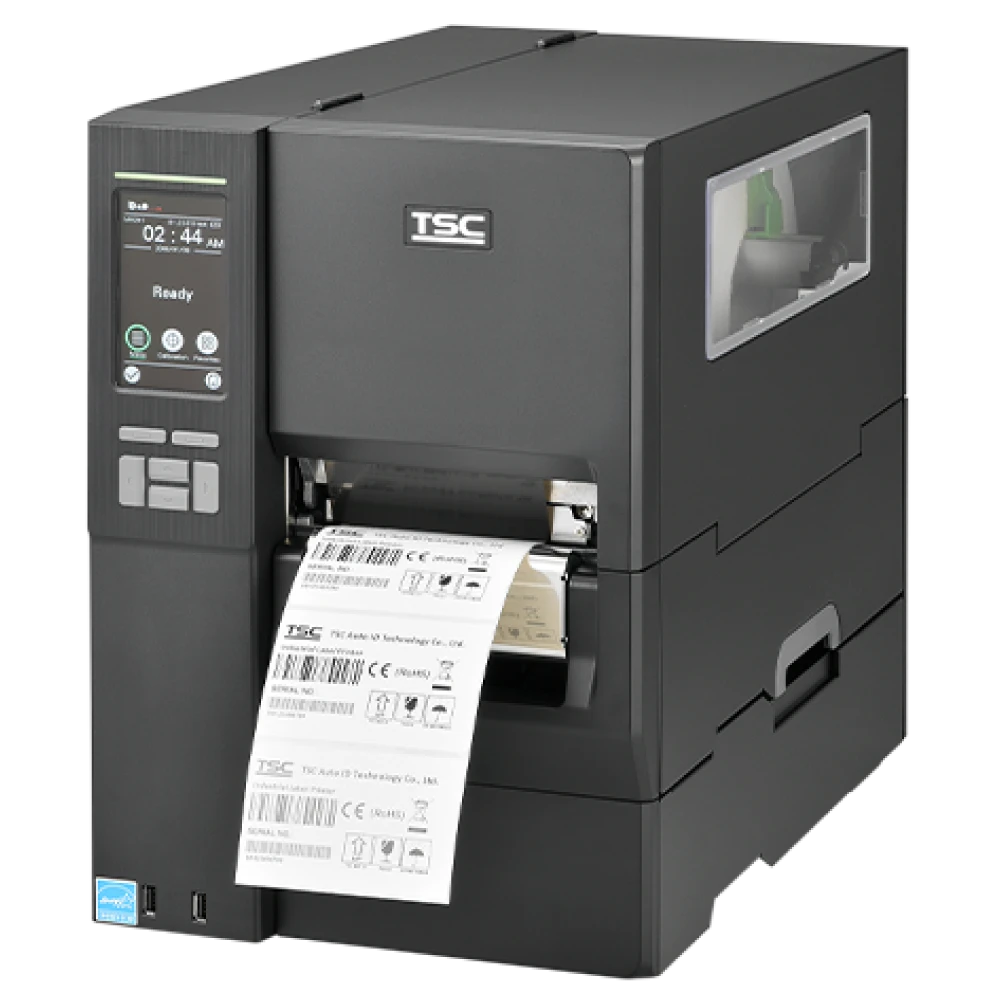

内部巻取機構搭載（MHx41P）
Pシリーズは、内部巻取機構を搭載しています。
プリンタ内部の用紙巻取り軸へ、印刷したラベルを巻き直します。
高精度印刷対応（MH641）
600dpiの高密度印刷が可能。
細かなイラストなども綺麗に印刷されます。
選べる3つの解像度モデル
解像度の違う3つのモデルをラインナップ。
MH241:200dpi、最大印字速度 356mm/秒
MH341:300dpi、最大印字速度 305mm/秒
MH641:600dpi、最大印字速度 152mm/秒
高速印刷（MH241）
最大356mm/秒の印刷が可能。
大量印刷を短時間で対応できます。
ブラックマークセンサ：表裏対応
表面、裏面、どちらのブラックマークにも対応できるようになりました。（操作パネルで選択）
SOIT Connect対応(LAN)
プリンタの状況の確認とアプリの更新などが行え、プリンタの一元管理が可能になります。
マルチコネクティビティ
主流のコネクタをサポートし、さまざまなアプリケーションに対応できます
品質を保持する微調整メカニズム
リボンのしわを防ぎラベルの印刷品質を確保するため、リボンテンション調整とプリントヘッド圧力調整のノブを搭載。
スムーズなメンテナンス

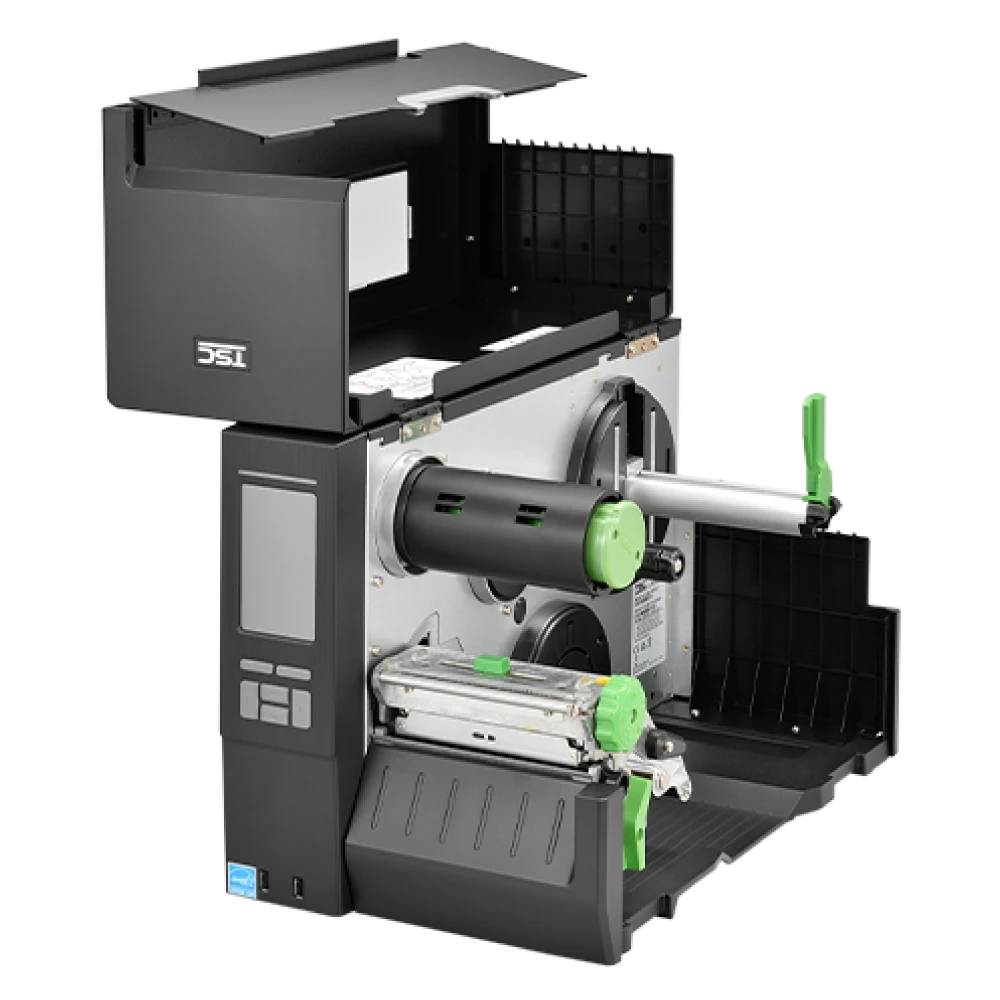

作業のしやすいフルオープンカバー。 プリントヘッドやプラテンローラーの交換には工具が必要ないので、交換部品の準備だけでメンテナンスに向かえます。
操作性の高いタッチパネル
カラータッチパネルで操作も簡単。日本語はもちろん、他言語にも対応しています。
- 仕様
- 型番
仕様
GPIOインターフェイス(オプション)
GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。
PINナンバ
| PIN | シグナル名 |
|---|---|
| 1 | GND-IO |
| 2 | 5V-IO |
| 3 | GPI-1 |
| 4 | GPI-2 |
| 5 | GPI-3 |
| 6 | GPI-4 |
| 7 | 24V-IO |
| 8 | GND-IO |
| 9 | GPO-1 |
| 10 | GPO-2 |
| 11 | GPO-3 |
| 12 | GPO-4 |
| 13 | GPO-5 |
| 14 | GPO-6 |
| 15 | GPO-7 |
出力(GPOn)
| GPOn | 内容 |
|---|---|
| FAULT | プリンタ異常時に出力します |
| FAULT RIBBON |
リボンエラー時にに出力します |
| FAULT PAPER |
ペーパー切れかペーパージャム時に出力します |
| FAULT CARRIAGE |
キャリッジオープン時に出力します |
| FAULT MEMORY |
メモリエラー時に出力します |
| FAULT CUTTER |
カッターエラーに出力します |
| FAULT OVERHEAT |
ステッピングモータかプリントヘッドがオーバーヒート時に出力します |
| PAUSE | ポーズステータス時に出力します |
| TAKELABEL |
ラベル取り持ち時に出力します |
| IDLE | プリンタアイドル時に出力します |
| 印刷中に出力します |
入力(GPIn)
| GPIn | 内容 |
|---|---|
| PAUSE | ポーズステータスをトグルします |
| PAUSE ON |
ポーズステータスに入ります |
| PAUSE OFF |
ポーズステータスをキャンセルします |
| ラベルのバッチ印刷を行います | |
| PRINT n |
n枚のラベルを印刷します（※1） |
| CUT | カッターを動作させます |
| FEED n |
nドット分ラベルをフィードします（※1） |
| BACKFEED n |
nドット分ラベルをバックフィードします（※1） |
| FORMFEED |
1ラベル分フィードします |
| BACKLABEL |
印刷開始位置までバックフィードします |
| INPUT n | nには、テキストまたはコマンドを指定します nは、プリンタに対するトリガとなります（※2） |
| ※1 | 最大32000 |
| ※2 | n=最大15バイト |
対応バーコード
- 一次元コード（バーコード）
- Code 39, Code 93, Code128UCC, Code128 subsets A.B.C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11, China Post
- 二次元コード（QRなど）
- PDF-417, Maxicode, DataMatrix, QR code, Aztec
ハードウェア
| 項目 | 内部巻取機構モデル （型番：MHx41P) |
内部巻取機構非搭載モデル （型番：MHx41T） |
|---|---|---|
| 寸法 (W) × (H) × (D) | 276 mm × 412 mm × 502 mm | 276 mm × 326 mm × 502 mm |
| 重量 | 18.93 kg | 15.70 kg |
| 内部巻取り機構 | 全巻対応 （外径203.2mm（８インチ） |
非搭載 |
印刷部
| 項目 | 仕様 |
|---|---|
| 解像度 |
|
| 印刷方式 | 熱転写式＆感熱式 |
| 最大印刷速度 |
|
| 最大印刷幅 | 104mm |
| 最大印刷長 |
|
共通部
| 項目 | 仕様 | |
|---|---|---|
| 筐体 | ダイキャストベース/大型ビューウィンドウ付きカバー | |
| ロール紙容量 | 外径 203.2 mm (8インチ) | |
| リボン | 長さ 600メートル、最大外径90 mm、1インチコア (内側/外側インク対応) |
|
| リボン幅 | 25.4 mm ~ 114.3 mm | |
| CPU | 32ビット RISC CPU | |
| メモリ |
|
|
| インターフェイス |
|
|
| 電源 | 内蔵スイッチング電源
|
|
| ボタン、LED、表示 |
|
|
| LCD | 4.3インチ カラーディスプレイ 480 × 272 px、 抵抗膜式タッチスクリーン |
|
| センサ |
|
|
| リアルタイムクロック | 標準装備 | |
| 内蔵フォント | 英数字ビットマップフォント（8種類） Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed) フォント（1種） |
|
| 回転印刷 | 0、90、180、270度 | |
| コマンドセット （ファームウェア） |
TSPL-EZD （EPL、ZPL、ZPL II、DPL エミュレーション搭載） |
|
| 用紙タイプ | 連続紙、ブラックマーク（両面対応）、ファンフォールド、 ノッチ、穴あき, タグ, care label (outside wound) |
|
| 用紙幅 | 20 ~ 114 mm | |
| 用紙厚 | 0.06 ~ 0.28 mm | |
| 用紙芯直径 | 38.1mm / 76.2 mm | |
| ラベル長さ | 5 ～ 11,430 mm | |
| 温度 | 動作 | 0 ~ 40°C |
| 保管 | -40 ~ 60°C | |
| 湿度 | 動作 | 25 ~ 85%（結露なきこと） |
| 保管 | 10 ~ 90%（結露なきこと） | |
| 安全規格 | FCC Class A, CE Class A, RCM Class A, UL, cUL, TÜV, CCC, KC, BIS, BSMI, EAC, Argentina S mark, Mexico CoC, ENERGY STAR® | |
| 環境への配慮 | RoHS、WEEE対応 | |
| アクセサリ | WindowsラベリングソフトウェアCDディスク クイックスタートガイド USBケーブル 電源コード |
|
| 保証 | プリンタ: 2年間 プリンタヘッド: 25km あるいは12ヶ月のいずれか早い方 プラテン: 50km あるいは12ヶ月のいずれか早い方 |
|
型番
型番：MHシリーズ インダストリアルバーコードプリンタ Pモデル
セット内容
- プリンタ本体(内部巻取機構搭載)
- USB インターフェイスケーブル
- ACアダプタ
- 電源コード
- Windows ラベリングソフト CDディスク
- ドキュメント
| 型番 | 仕様 |
|---|---|
| MH241P | インダストリアルバーコードプリンタ (200dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD,内部巻取), RS232/USB/LAN |
| MH341P | インダストリアルバーコードプリンタ (300dpi, 4インチ幅, 12インチ/秒, 4.3インチタッチパネルLCD,内部巻取), RS232/USB/LAN |
| MH641P | インダストリアルバーコードプリンタ (600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD,内部巻取), RS232/USB/LAN |

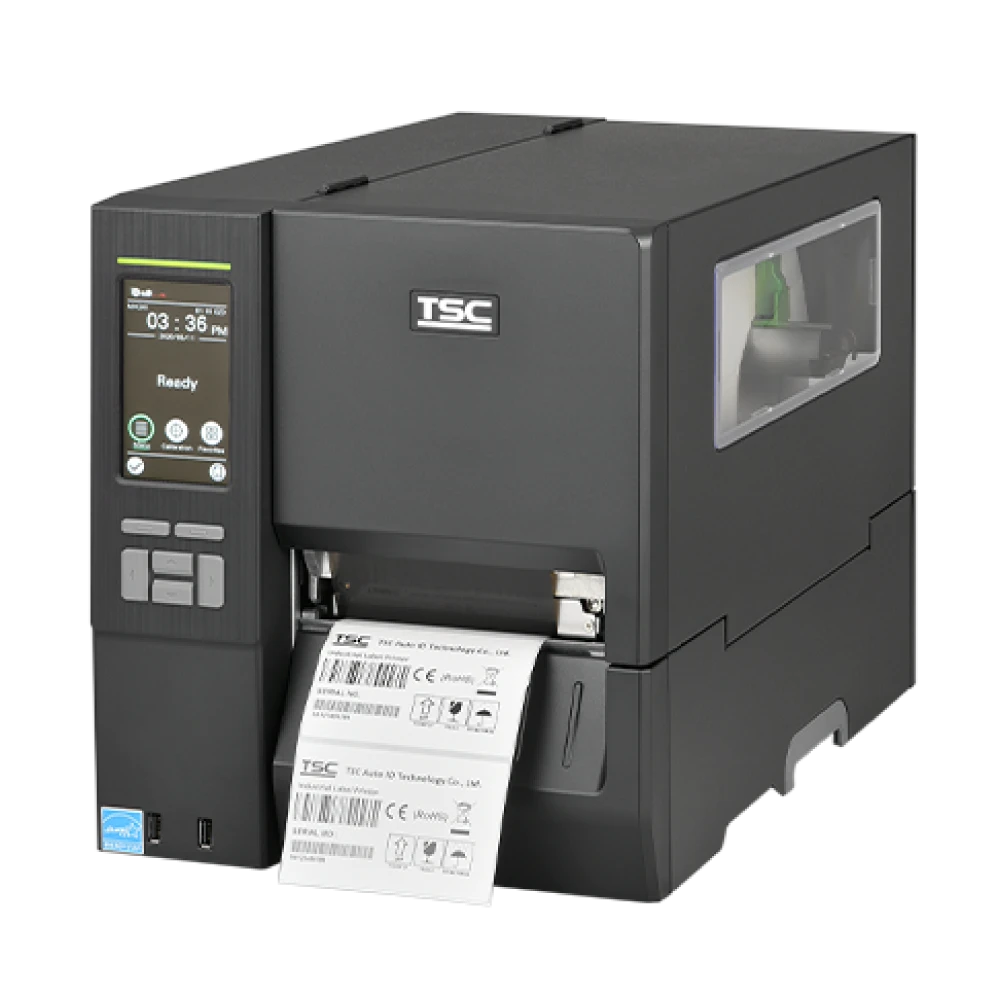

型番：MHシリーズ インダストリアルバーコードプリンタ Tモデル
セット内容
- プリンタ本体
- USB インターフェイスケーブル
- ACアダプタ
- 電源コード
- Windows ラベリングソフト CDディスク
- ドキュメント
| 型番 | 仕様 |
|---|---|
| MH241T | インダストリアルバーコードプリンタ (200dpi, 4インチ幅, 14インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN |
| MH341T | インダストリアルバーコードプリンタ (300dpi, 4インチ幅, 12インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN |
| MH641T | インダストリアルバーコードプリンタ (600dpi, 4インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/LAN |
オプション/交換部品
| 型番 | 仕様 |
|---|---|
| PLATEN-MH241 | プラテンローラ Assy |
| PHEAD-MH241 | プリントヘッド Assy, 200dpi |
| PHEAD-MH341 | プリントヘッド Assy, 300dpi |
| PHEAD-MH641 | プリントヘッド Assy, 600dpi |
| MH241-PEEL | ピールオフキット |
| MH241-CUTTER-01 | レギュラーカッター, ギロチン |
| MH241-CUTTER-02 | ヘビーデューティーカッター, ロータリ |
| MH241-CUTTER-03 | ハイスピードケアラベルカッター, ロータリ |
| MH241-CUTTER-04 | ヘビーデューティーカッター, ギロチン |
| MH241-CUTTER-05 | ケアラベルカッター, ギロチン |
| MH241-CTRAY-01 | ベーシックカッタートレイ(ヘビーデューティー/ケアラベルカッター専用) |
| MH241-CTRAY-02 | アドバンスドカッタートレイ(ヘビーデューティー/ケアラベルカッター専用) |
| TSC-UCTRAY-01 | ユニバーサルカッタートレイ |
| MH241-GPIO | GPIO Assy(パラレルポート付) |
ラベル・リボン
| 型番 | 仕様 |
|---|---|
| L-TT059030X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 59 × 30mm, 4500枚巻,ミシン目有り, 3インチコア, 外巻き |
| L-TT106075X-NP-3CR | 熱転ラベルロール紙(NPコート紙), 106 × 75mm, 2000枚巻,ミシン目有り, 3インチコア, 外巻き |
| R-WX110-600M-SR290 | ワックスリボン, 110mm幅, 600m巻 |
| R-WR110-600M-SR790 （在庫限り） |
ワックス/レジンリボン, 110mm幅, 600m巻 |
| R-RS110-600M-SD100 | レジンリボン, 110mm幅, 600m巻 |
| ※ | ラベルロール紙、ワックスリボンの発注は10巻単位とさせていただきます。 |
| ※ | カスタム仕様ラベルについては、弊社担当者までお問合せください。 |
- 仕様
- 型番
紹介動画 [YouTube]
-
MHシリーズ 4インチプリンタ
用紙のセット -
MHシリーズ 4インチプリンタ
用紙のセット（ピールオフモデル） -
MHシリーズ 4インチプリンタ
リボンのセット -
MHシリーズ 4インチプリンタ
リボンと用紙のセット
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
