SS-MRSシリーズ マルチリーダシステム

SS-MRS マルチリーダシステム
SS-MRSシリーズ
マルチリーダシステム
カタログ DL
案件対応
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

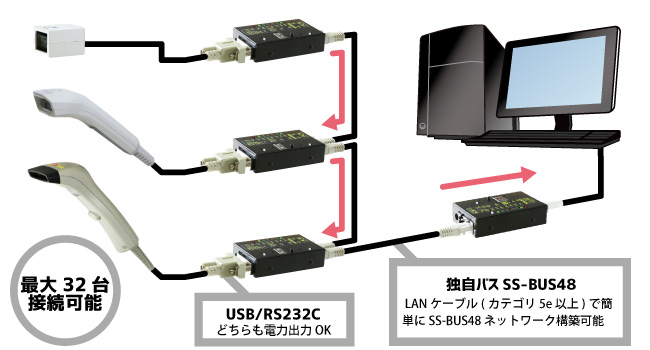

複数のバーコードリーダを1台に束ねる
マルチリーダシステム

マルチリーダシステム
  • 1 台のWindows PC で 集中管理・設定するユーティリティーソフト付属（親機）
  • 最大32 台のバーコードリーダを
    デイジーチェーン(数珠つなぎ)接続

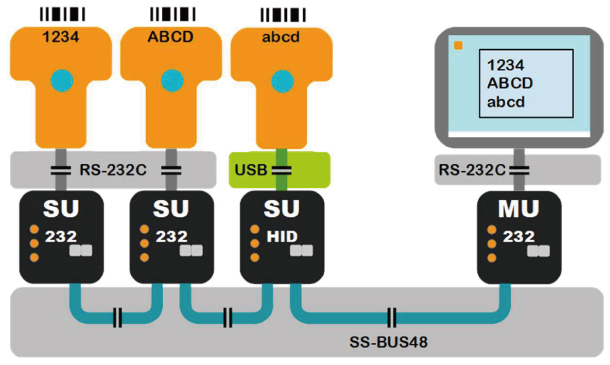

複数のバーコードリーダのデータを1台の受信機器に集約

マスタ（親機：1台）とスレーブ（子機：最大32台）を独自バス(SS-BUS48)にてネットワーク接続し、スレーブ（子機）に接続したバーコードリーダなどのRS232C/HID通信機器のデータを統合します。

簡単に複数の送信機器のデータを１台の受信機器に集めることができます。

マスタ：親機 SS-MRS-MU232
スレーブ：子機 SS-MRS-SU232（RS232C）
スレーブ：子機 SS-MRS-SUHID（USB HID）
複数機器からの読み取りデータを1台の受信機器に統合

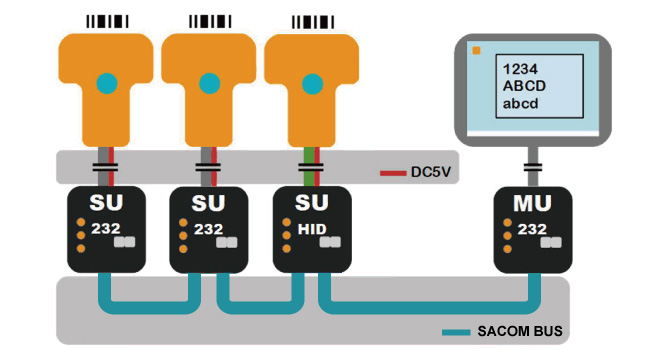

子機から接続機器に電源供給可能

スレーブ（子機）からは、USB バスパワー、またはRS-232C のD-subコネクタ経由でDC5V 電源を供給できます。(受電可能な機種に限る)

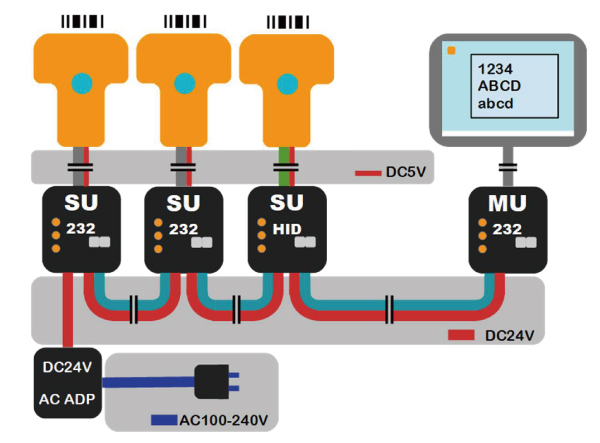

任意のユニットから全体に電源供給可能

バスネットワーク SS-BUS48とは

  • システムサコム工業社独自のバスネットワークです。
  • 市販のLANケーブル(カテゴリ5e以上)で簡単にネットワークの構築ができます。
  • 総延長距離最大1.2kmの長距離データ通信ができます。

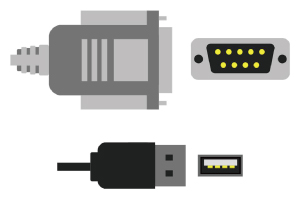

様々な読み取り機器に対応

様々な読み取り機器に対応

バーコードリーダ以外に、USB HIDのカードリーダ、RS-232C 接続のセンサや計器などの読み取り専用機器が接続できます。

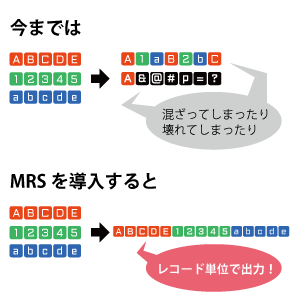

レコード単位で安全にデータ出力

レコードごとに安全にデータ出力

複数の機器で一斉に読み取った場合でも、それぞれのデータを蓄積、レコードごとに出力するため、大切なデータが崩れてしまうことがありません。
データは機器本来のフォーマットのまま出力されます。

▲ Up
仕様

SS-MRS-MU232 (マスタ：親機)

項目 仕様
RS232C D-sub 9P(メス)
9600〜115200bps
USB 2.0
(デバイス)		 Micro-B タイプ
(仮想COM)
SS-BUS48 RJ45(8P8C) X 2
伝送距離 システム総延⻑1.2km
伝送速度 115200bps
電源 AC アダプター
USB バスパワー
外部機器
供給用電圧		 ―
サイズ 50(W)X90.2(W)X19.8(H)mm (突起物含まず)
重量 約140g
対応OS Windows

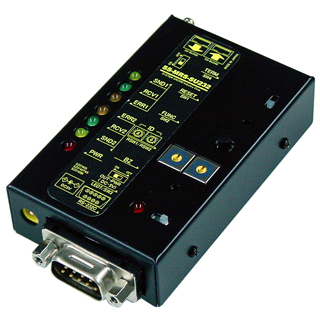

SS-MRS-SU232 (スレーブ：子機)

項目 仕様
RS232C D-sub 9P(オス)
240０〜57600bps
USB 2.0
(ホスト)		 ―
SS-BUS48 RJ45(8P8C) X 2
伝送距離 システム総延⻑1.2km
伝送速度 115200bps
電源 AC アダプター
外部機器
供給用電圧		 5V,0.1A
サイズ 50(W)X90.2(W)X19.8(H)mm (突起物含まず)
重量 約135g

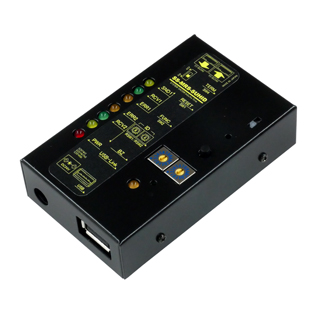

SS-MRS-SUHID (スレーブ：子機)

項目 仕様
RS232C ―
USB 2.0
(ホスト)		 Type A
(HID)
SS-BUS48 RJ45(8P8C) X 2
伝送距離 システム総延⻑1.2km
伝送速度 115200bps
電源 AC アダプター
外部機器
供給用電圧		 5V,0.1A
サイズ 50(W)X90.2(W)X19.8(H)mm (突起物含まず)
重量 約130g
▲ Up
型番

SS-MRS-MU232 (マスタ：親機)

セット内容

  • SS-MRS-MU232本体
  • マニュアル
  • CD-ROM
    (ドライバ・設定ユーティリティなど)
  • ｍicroUSBケーブル
    RS232C ケーブル
  • ACアダプタ
型番 仕様
SS-MRS-MU232 マルチリーダシステム(マスタ), ACアダプタ/microUSBケーブル/RS232Cケーブル付属

SS-MRS-SU232 (スレーブ：子機)

セット内容

  • SS-MRS-SU232本体
  • LAN ケーブル（SS-BUS48用）
  • マニュアル
  • ACアダプタ
型番 仕様
SS-MRS-SU232 マルチリーダシステム(スレーブ RS232Cタイプ)

SS-MRS-SUHID (スレーブ：子機)

セット内容

  • SS-MRS-SUHID本体
  • LAN ケーブル（SS-BUS48用）
  • マニュアル
  • ACアダプタ
型番 仕様
SS-MRS-SUHID マルチリーダシステム(スレーブ USB-HIDタイプ)
※ 本シリーズは案件対応品です。弊社ウェルコムデザインまでお問い合わせください。
▲ Up
ダウンロード
タイプ 名称
マニュアル マルチリーダシステム
SS-MRS-MU232/SU232
取扱説明書		 ダウンロード
