MODEL 1023 磁気カードリーダ
JIS-1 / JIS-2対応
ベストプライス
- USB
接続 - RS232C
接続 - PS/2
接続 - 保証
1年
- 特長
- 仕様
- 型番
機器の組み込みに最適な 磁気カードリーダ
JIS-1 / JIS-2対応
JIS-1/JIS-2対応の磁気カードデータを読み取りできます。
ディップスイッチでパラメータ変更
インターフェイスの選択、ボーレートの選択など、基本的な設定を行えます。
ケーブル交換で各インターフェイス対応
RS232とUSB、キーボードインターフェイスに対応しています。
シリアル通信 Wedgeアプリ：RsWedge
RsWedgeを使えば、RS232・USB-VCOM（シリアル通信）から入力されたデータをWindowsアプリケーションにキーボードデータとして入力が可能になります。 データに漢字やカナが含まれていても利用できます。 評価版も用意しておりますので、導入もご検討ください。
読取データ出力機能
磁気カードから読み取ったデータの内、必要なデータのみを自由形式に編集して出力します。
1つの読取データを最大5フィールドまで分割し、分割したデータの一部または全部を任意の順序で出力することが可能です。
フィールドの分割指定は、区切文字を指定する方法と桁数を指定する方法が用意されています。
- ご連絡ください
- 読取データ出力機能は、必要書類をご送付いただいたく必要がありますので、事前に弊社にご相談ください。
仕様

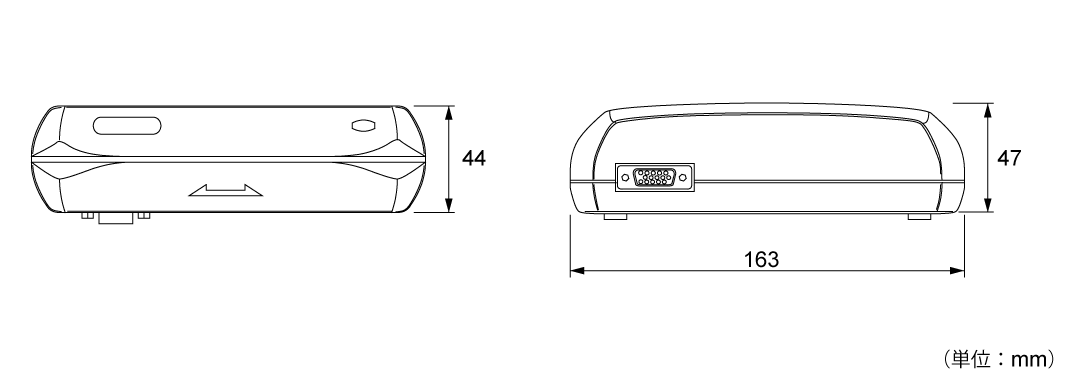

寸法図
仕様
| 項目 | 仕様 |
|---|---|
| 入力電圧 | DC5V ±10% |
| 消費電力 | 35mA typ. 45mA max. |
| インターフェイス | RS232C, キーボード, USB |
| 読取カード | ISO：トラック1&2デュアル/1&2&3トリプル JIS-2 |
| カード規格 | JIS-X6301/6302準拠 カード厚 0.68～0.80mm |
| 読取方向 | ISO(JIS-1)：双方向 JIS-2：片方向 |
| インディケータ | LED： 赤色 電源ON、緑色 正常読取 ブザー：正常読取 |
| 寿命 | 30万パス |
| 動作温度 | 0℃～+55℃ |
| 保管温度 | -20℃～+70℃ |
| 湿度 | 20％～95％ 氷結・結露無し |
| 外形寸法 | 163(L)×44(W)×47(H)mm |
| 重量 | 180ｇ(ケーブル除く) |
| EMC規格 | FCC class A準拠,CE準拠 |
| 保証 | 1年 |
型番
型番：MODEL 1023 磁気カードリーダ
セット内容
- 本体
- ドキュメント
| 型番 | 仕様 |
|---|---|
| 1023J | JIS-2対応 磁気カードリーダ ※ ケーブル別売 |
| 1023I-T12 | ISO(JIS-1) トラック1&2対応 磁気カードリーダ ※ ケーブル別売 |
| 1023I-T123 | ISO(JIS-1) トラック1&2&3対応 磁気カードリーダ ※ ケーブル別売 |
| ※ | データ編集、金融系カード読み取りなどカスタム設定が必要な場合は、弊社営業担当までご相談ください |
ケーブル・オプション
| 型番 | 仕様 |
|---|---|
| USBee-305D15-B | USB キーボード I/Fケーブル, 黒,約1.5m |
| U306D15 | USB バーチャルCOM I/Fケーブル, 約1.5m |
| MSM6 | DOS/Vデスクトップ対応 キーボードI/Fケーブル, Y字ストレート, 約1m |
| MSDB9F | RS232C I/Fケーブル,Dsub9F, ストレート, 約1m |
| PS5V | ACアダプタ, DC5V（RS232Cリーダ用） |
| CBL-USB-DC2155-15 | USBポート給電ケーブル（RS232Cリーダ用） USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m |
- 特長
- 仕様
- 型番
※ 改良の為、予告無く外観・仕様を変更する場合があります。
