MODEL MS1690 Focus高性能ハンド式エリアイメージャ[Honeywell]|ウェルコムデザイン

MS1690 Focus

高性能ハンド式エリアイメージャ
< 販売終了 >

後継機種→ Xenon1900 / Xenon1902
バーコード0.089mm, 二次元0.127mmの
読取性能を誇る高分解能モデルを用意
携帯電話などに表示されたクーポンやチケ
ットコードの読み取りに対応
最大7コードを一括読み取りし、指定順序・フォーマットでホストへ送信可能CodeSelect™
フレックススタンド標準付属
  5年保証
読取深度参考値
記号 ナローバー(NB) コード種類
A
0 132mm
バーコード

B

0.190mm
バーコード
C
0.254mm
バーコード
D
0.330mm
バーコード
E
0.533mm
バーコード
F
0.254mm
PDF
G
0.381mm
PDF

(*) バーコードの印刷品質や使用環境により読取性能は異なりますので、ご注意ください。

仕様一覧
項目 仕様
読取方式
エリアセンサー 1280x512 ピクセル
照明LED 赤色 645nm +/-7.5nm
イメージ出力 BMP, TIFF, JPEG
分解能 MS1690
0.127mm (1D), 0.19mm(2D)
MS1691
0.089mm(1D), 0.127mm(2D)
MRD 値 20% min.
移動読取 47cm/秒
(UPC 100% 最適焦点位置)
走査角度 50°(水平), 20°(垂直)
読取角度 ピッチ角 75°, スキュー角 75°
読取幅読 読取フィールド参考図参照
読取深度 読取フィールド参考図参照
読取コード バーコード
コード39, インターリーブド25, コーダバー(NW7), コード128, GS1-128, JAN/EAN/UPC, GS1 DataBar, GS1 DataBar リミテッド,
GS1 DataBar エクスパンデット, 他
二次元コード
QR, PDF417, データマトリクス, マキシコード, 郵便カスタマバーコード, コンポジット, 他
OCR フォント(ライセンス必要)
OCR-A, OCR-B, E-13B MICR
LEDインディケータ 青色 : 読取待機, 白色 : 読取成功
黄色 : オート読取
インターフェイス USB キーボード(HID) I/F
USB バーチャルCOM I/F
(USB-COM)
DOS/V キーボード I/F
RS232C I/F
入力電圧 DC5V +/-0.25V
消費電力 動作時 2W (400mA @ DC5V) 待機時 800mW (160mA @ DC5V)
DC 変圧 Class 2 : DC5.2V @ 1A
動作温度 0℃~+40℃
保管温度 -40℃~+60℃
周囲湿度 5%~95% 氷結・結露無し
耐落下 高さ1.5m から自然落下後、動作に支障なし
環境シールド 防塵シールド済み
耐外乱光 100,000 lux
外形寸法 183mm(L) x 79mm(W) x 111mm(H)
重量 約125g (ケーブル除く)
EMC 規格 FCC Part 15, EN55022 Class B
保証期間 5年間
MS1633 読取フィールド参考図 読取フィールド参考図

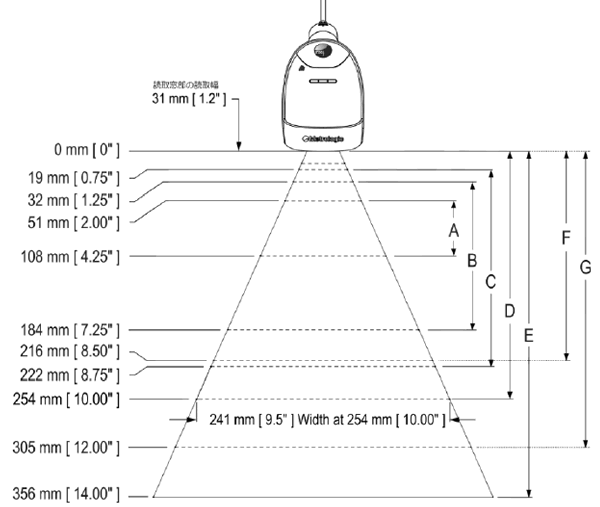

MS1690 読取フィールド参考図
型番
仕様
MS1690-U(*1)
RoHS対応
ハンド式エリアイメージャ(標準), USB I/F
MS1690-K
RoHS対応
ハンド式エリアイメージャ(標準), DOS/VキーボードI/F
MS1690-R
RoHS対応
ハンド式エリアイメージャ(標準), RS232C I/F, ACアダプタ付
MS1691-U (*1)
RoHS対応
ハンド式エリアイメージャ(高分解能), USB I/F
MS1691-K
RoHS対応
ハンド式エリアイメージャ(高分解能), DOS/VキーボードI/F
MS1691-R
RoHS対応
ハンド式エリアイメージャ(高分解能), RS232C I/F, ACアダプタ付
SW-OCR-1690 (*2)
RoHS対応
OCR読取機能追加ライセンス,MS1690/1691/1633
(*1) USBキーボードとUSBバーチャルCOMの両インターフェイスに対応しています。
WINDOWS 7(32&664ビット)に対応しています。
(*2) MS1690/1691/1633本体1台に、1ライセンス必要です。本体と一緒に、ご注文ください。
(**) MS1690/1691には、専用フレックススタンドが標準付属します。
(**) メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。

※改良の為、予告無く外観・仕様を変更する場合があります。
