DS3608 超堅牢2Dイメージャ

超堅牢2Dイメージャ

DS3608

耐久性に非常に優れており、過酷な環境に理想的
劣悪な印字品質のバーコードも高確率で読み取り

  • 1次元バーコードリーダー
  • 二次元コードスキャナ
  • USB接続
  • RS232C接続
  • バイブレーション機能
  • GS1 DataBar
  • IP65
  • IP67
  • 特 徴
  • 仕 様
  • ダウンロード

特 徴

ZEBRA DS3608 超堅牢 2Dイメージャ

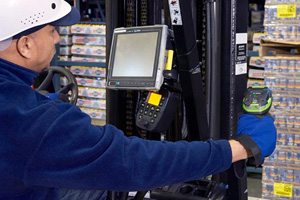

倉庫や製造現場では、商品や製品の管理、迅速な物品の移動・配送をするために、毎日数千ものバーコードを作業者がスキャンしています。これらの作業者の生産性は、使用するスキャナの品質に大きく左右されます。1D/2Dバーコードを最も効率よくスキャンする最高のスキャナが DS3608 スキャナです。

本製品は比類のない耐久性と優れたスキャン性能を持ち、倉庫や工場などの製造現場といった過酷な環境に理想的です。またスキャン性能も業界最高クラスで、劣悪な印字品質のバーコードも高確率で読み取り、液晶画面の 1D/2D バーコードも超高速でスキャンすることができます。

超堅牢!壊れにくい頑丈設計

ZEBRA DS3608 超堅牢 2Dイメージャ

クラス最高の堅牢性を誇る一次元コードリーダです。コンクリート面への2.4mからの落下に耐えるように設計されており、5,000回の転倒後も高い信頼性で動作します。保護等級はIP65/IP67。防塵、防沫/防水にすぐれ、水の噴射や30分までの完全水没にも耐えます。鉄粉が舞うような工場や、屋外の雨天時の作業にも影響を受けず、様々な場面で作業を遂行できます。

どんな状況でも読み取り

ZEBRA DS3608 超堅牢 2Dイメージャ

印刷されたコードでも、液晶画面に表示されたコードでも、厚みのあるシュリンクの上からでも、印刷状態が悪くても、スムーズに読み取ります。トリガを引くのとほぼ同時にコード読み取りができます。

3種の読み取り感知

コードの読み取り感知はビープ音(音量設定変更可能)、LED表示、バイブレーションの3種です。騒音環境下では振動により、読取結果を確認することもでき、環境に応じて最適な組み合わせで使用できます。

20個のバーコードを一括読み取り

トリガを一度引くだけで、設定したコードを最大20個まで一括で読み取ることができます。読み取ったデータはフォーマット沿って転送します。様々なコードを複数読み取らなければならない現場で、作業効率をアップさせます。

幅広い動作温度をサポート

-20℃の低温から50℃の高温まで、幅広い温度に対応して動作します。極端な冷気、熱、湿度に耐えるように設計されているため、冷凍庫や酷暑環境など、あらゆる場所で使用できます。

ピックリストモード

読み取りたいコードをエイマーポインタで狙って読み取ります。コードが密集している場合などに有効です。

仕 様

対応バーコードシンボル

項目 仕様
二次元コード PDF417、Micro PDF417、Composite Codes、TLC-39,Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、Chinese Sensible (Han Xin)、Postal Codes
一次元コード(バーコード) Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (ItaDSan Pharma)
OCRフォント(※HPのみ) OCR-A/B、MICR-E13B、US Currency Serial Number

デコード範囲 (標準動作範囲)

シンボル/解像度 SR 標準レンジ(近/遠) HP ハイパフォーマンス(近/遠) HD 高分解能(近/遠)
Code 128:0.0762mm 5.1cm / 7.6cm
Code 128:0.127mm 3.3cm / 17cm 15.2cm / 35.6cm
Code 128:0.508mm 7.1cm / 71.1cm 12.7cm / 114.3cm 5.6cm / 66.6cm
Code 128:1.016mm 4.4cm / 152.4cm 7.1cm / 203.2cm
Datamatrix:0.1905mm 4.8cm / 15.2cm 17.8cm / 27.9cm
Datamatrix:0.254mm 3.5cm / 21.8cm 15.2cm / 38.1cm 2.5cm / 22.9cm
PDF417:0.127mm 5.1cm / 15.2cm

仕様表

項目 SR
標準レンジ
HD
高分解能
HP
ハイパフォーマンス
外形寸法 (HxWxD) 18.5 cm×7.6 cm×13.2cm
重量 305 g 309 g
入力電圧 ホスト電力 最小 4.5~最大 5.5 VDC
外部電源 最小 11.4~最大 12.6 VDC
消費電流 動作時 340 mA (通常) 450 mA(通常)
待機時 100 mA (通常)
インダストリアル グリーン
インターフェイス USB、RS232、Keyboard Wedge
ユーザーインディケータ ダイレクトデコードインジケータ、LED、ビープ、振動
照明 660mm ハイパーレッドLED x1 暖白色 LED x2
イメージャの読み取り範囲 水平 42° 31°
垂直 28° 23°
画像センサ 1,280×800 pixel 1,280×960 pixel
最小印刷コントラスト 最小反射差 15%
スキュー/ピッチ/ロール スキュー:±60°
ピッチ:±60°
ロール:±360°
温度 動作 -30℃~ 50℃
保管 -40℃~ 70℃
湿度 5% ~ 95% (結露なきこと)
耐落下衝撃性能 2.4 m からコンクリート面への複数回の落下
耐転倒衝撃性能 1 m で 5,000 回の転倒
保護等級 IP65およびIP67
静電気放電 大気放電 ±25 KV
直接放電 ±10 KV
間接放電 ±10 KV
周囲照度(HD/HP) 0 ~ 10,037 ルクス (フットキャンドル)/ 0 ~ 108,000 ルクス (直射日光)
規格 動作環境 RoHS EN 50581:2012
電気的安全性 EU 安全規格:EN 60950-1:2006 + A11:2009 +A1:2010 + A12:2011 + AC 2011 + A2:2013
国際安全規格:IEC 60950-1:2005 + A1:2009 +A2:2013
米国/カナダ安全規格:UL 60950-1、第 2 版、CAN/CSA-C22.2 No. 60950-1-07
LED安全性 国際 LED 安全規格:IEC 62471:2006 (Ed.1.0)、EN 62471:2008 (LED)
レーザー安全性
(HD/HP)
国際 LED 安全規格:UL、VDE、CU recognized laser component
EMI/RFI IT 放射:EN 55022:2010/AC: 2011 (Class B)
IT 耐性:EN 55024:2010
重工業:EN 61000-6-2:2005/AC:2005
高調波電流放射:EN 61000-3-2:2006 + A1:2009 + A2:2009 (Class B)
電圧変動およびフリッカ:EN 61000-3-3:2013
医療用電気機器:EN 60601-1-2:2007/AC:2010、IEC 60601-1-2:2007 (修正版)
無線周波数装置:47 CFR Part 15, Subpart B,Class B
デジタル機器:ICES-003 Issue 5, Class B
保証 3年間(本体)

ダウンロード

プロダクトリファレンスガイド ZEBRA DS3608 超堅牢 2Dイメージャ
プロダクトリファレンスガイド
ds3608-prg.pdf【10.6 MB】
ダウンロード
  • 特 徴
  • 仕 様
  • ダウンロード
  • ZEBRA DS3608 超堅牢 2Dイメージャ
  • ZEBRA DS3608 超堅牢 2Dイメージャ
  • ZEBRA DS3608 超堅牢 2Dイメージャ
  • ZEBRA DS3608 超堅牢 2Dイメージャ
  • ZEBRA DS3608 超堅牢 2Dイメージャ
  • ZEBRA DS3608 超堅牢 2Dイメージャ
  • ZEBRA DS3608 超堅牢 2Dイメージャ
  • ZEBRA DS3608 超堅牢 2Dイメージャ

DS3608 超堅牢2Dイメージャ

  • 一次元バーコードリーダー
  • 二次元バーコードリーダー
  • USB接続
  • RS232C接続
  • バイブレーション
  • GS1 Databar
  • IP65
  • IP65
3年保証
型 番 仕 様
DS3608ER-RSR 超堅牢2Dイメージャ(DS3608-ER20003VZWW), ロングレンジ, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付
DS3608ER-USBR 超堅牢2Dイメージャ(DS3608-ER20003VZWW), ロングレンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付
DS3608ER-USBR-PWRS 超堅牢2Dイメージャ(DS3608-ER20003VZWW), ロングレンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付
DS3608SR-RSR 超堅牢2Dイメージャ(DS3608-SR00003VZWW), 標準レンジ, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付
DS3608SR-USBR 超堅牢2Dイメージャ(DS3608-SR00003VZWW), 標準レンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付
DS3608SR-USBR-PWRS 超堅牢2Dイメージャ(DS3608-SR00003VZWW), 標準レンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付
DS3608HD-RSR 超堅牢2Dイメージャ(DS3608-HD20003VZWW), 高分解能, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付
DS3608HD-USBR 超堅牢2Dイメージャ(DS3608-HD20003VZWW), 高分解能, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付
DS3608HD-USBR-PWRS 超堅牢2Dイメージャ(DS3608-HD20003VZWW), 高分解能, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付
DS3608HP-RSR 超堅牢2Dイメージャ(DS3608-HP20003VZWW), ハイパフォーマンス, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付
DS3608HP-USBR 超堅牢2Dイメージャ(DS3608-HP20003VZWW), ハイパフォーマンス, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付
DS3608HP-USBR-PWRS 超堅牢2Dイメージャ(DS3608-HP20003VZWW), ハイパフォーマンス, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付

オプション

型 番 仕 様
STND-AS0036-07 インテリスタンド(黒)

※ 改良の為、予告無く外観・仕様を変更する場合があります。
