diBar eTicketX 携帯液晶対応eチケットリーダ

diBar eTicketX 携帯液晶対応eチケットリーダ
diBar製品リスト
diBar
eTicketX
携帯液晶対応eチケットリーダ
販売終了
二次元コードスキャンバーコードスキャンHID POS対応

eTicketXPへ モデルチェンジします

「eTicketX」は、市場動向に対応したモデル「eTicketXP」に替わります。


在庫が終了次第切り替わりますので 「eTicketX」でご注文いただいた物でも、在庫が無くなれば「eTicketXP」を納めさせていただきます。ご了承くださいますようお願い申し上げます。

スキャナ性能を中心に差異がありますので、詳細は下記ページをご確認ください。

  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
クーポン、処方箋、チケットなどを読み取れる、二次元バーコードスキャナ eTicketX
  • 液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取り
    もちろん紙面上のコードも読み取り可
    電子チケットリーダ、QRコードリーダとしての利用ができます。
  • 大きなLEDとブザー音で読み取り確認
  • 設置場所を選ばないスタイリッシュなコンパクトデザイン
  • インターフェイス
    USB[HID/COM]、RS232C
  • HPOS(HID-POS)対応
影木小画面でも、紙でも。決済アプリでの利用にも。アリペイ、We Chat Pay

シリアルトリガ対応

シリアルコマンドで読み取りタイミング(トリガ)の制御が可能。

コマンド

読取開始コマンド: <STX>T<CR>
読取終了コマンド: <STX>U<CR>

仕様

対応バーコードシンボル

一次元コード(バーコード)
UPC/EAN/JAN, Interleaved 2 of 5, Standard 2/5, Code 39, Codabar(NW7), Code 93, Code 128, GS1-128, GS1 DataBar
二次元コード(QRコード)
QR, microQR, PDF417, microPDF, atamatrix, Aztec, MaxiCode

読取深度

コード 読取深度
CODE 39(5 mil) 10~30mm
EAN 13(10 mil) 0~60mm
EAN 13(13 mil) 0~100mm
PDF 417(10 mil) 0~40mm
Data Matrix(10 mil) 0~40mm
QR Code(10 mil) 0~40mm
(*) 読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。

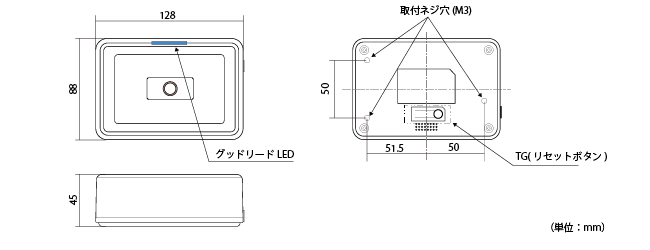

外形寸法

寸法図 eTicketX
項目 仕様
分解能 二次元コード 0.25mm(10 mil)
バーコード 0.13mm(5 mil)
焦点距離 15mm
読取エリア 80mm × 60mm
照明LED 6500K
インディケータ LED、ブザー
インターフェイス USB(HID/COM), RS232C
ケーブル長 約1.5m
供給電圧 DC 5 V
消費電流 約200mA (待機時 140mA)
動作温度 0 ~ 50°C
保管温度 -40 ~ 70°C
動作湿度 10〜90%RH (氷結・結露なし)
保管湿度 5~95%RH (氷結・結露なし)
寸法(W×D×H) 88mm x 128mm x 45mm
重量 205g
MTBF 25,000 時間
イメージセンサ解像度 752ピクセル (H) x 480ピクセル (V)
読取フィールド角度
115° (H) x 90° (V)
ロール/ピッチ/ヨー 360°/ ±65° / ±60°
最小MRD 20%
耐落下 1.5mからの落下に耐えること
耐外乱光 100,000 Lux.
保護構造 IP42相当
(*) 読取性能は、コード品質・周囲照度・LCD輝度などに大きく影響を受けます。実際の運用環境にて、事前に入念な試験実施をお願いします。
型番 <販売終了>

■ diBar eTicketX スマホ液晶対応eチケットリーダ

型番 仕様 参考価格
eTicketX-USB(*1) diBar eTicket スマホ液晶対応eチケットリーダ, USBインターフェイス(HID/COM)
eTicketX-RS232 diBar eTicket スマホ液晶対応eチケットリーダ, RS232Cインターフェイス
(*1) USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。
Windows 10/11に対応しています。

■ アクセサリ・オプション

PS5V
CBL-USB-DC2155-15
型番 仕様 参考価格
PS5V
ACアダプタ, DC5V 出力( RS232Cインターフェイス用)
CBL-USB-DC2155-15 USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m
USBポート給電ケーブル
ダウンロード

■ ドキュメント

名称 対応モデル
液晶QR対応
eTicket Series 説明書
(eticket.pdf)
diBar eTicketS/X ダウンロード

■ ドライバ

名称 対応モデル
USB-COMドライバ
(eticketcomdrv.zip)
diBar eTicketS/X ダウンロード
