製品情報

C-41シリーズ CCDスキャナ

C41シリーズ CCDスキャナ
MODEL
C-41シリーズ
CCDスキャナ
オープン価格
安心1年保証
特長

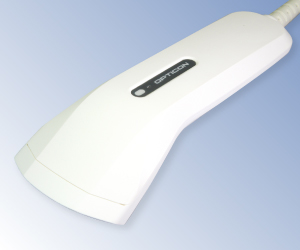

  • 小型、軽量、スタイリッシュなデザイン
  • 特殊抗菌仕様の筐体を採用
    アルコールによるふき取り清掃も可能です 。
  • スムーズな読み取り性能で、液晶画面上のバーコードも快適に読み取ります。

優れた読み取り性能 / LEDエイミング

小型1Dスキャンエンジンを内蔵。

  • 最大読み取り深度 600 mm (Code 39 分解能 1.0 mm)
  • 最小分解能 0.1mm (Code 39)、
    最小PCS 0.3

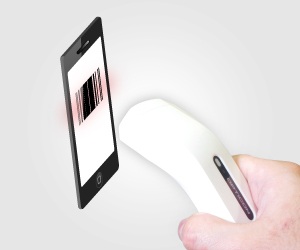

    液晶画面に表示されたバーコードの読み取りが可能です。

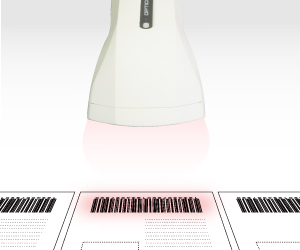

  • 鮮明な赤色LEDシングルラインエイミングにより、高視認性を実現しました。読み取り位置を容易に認識することができます。

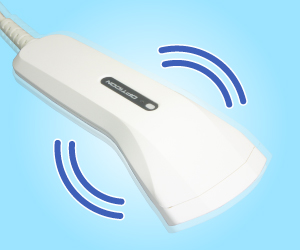

バイブレーション機能

従来のブザー音とLEDによる表示のほか、バイブレーション機能を搭載しています。
騒音の出る工場、屋外でも作業効率UP。
音が出せない環境でも読み取りを確認することができます。

オートトリガ(紙面検知)機能

設定により、トリガスイッチを操作することなしにバーコードを検知し、読み取りを開始することができます。

白黒反転バーコード対応

白バー / 黒スペースのバーコードを、設定により読み取ることができます。

仕様

対応バーコードシンボル

一次元コード(バーコード)
UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, Code 39, Tri-Optic, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, S-Code, MSI/Plessey, UK/Plessey, TELEPEN, Matrix 2of5, Chinese Post Matrix 2of5, IATA, GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Code 11, Korean Postal Authority code

寸法図


単位:mm

読取深度図

読取深度図
単位:mm
読み取りコード Code 39、PCS 0.9

項目 仕様
インターフェイス USB 2.0 Full-Speed 12Mbps(HID/COM)、USB-Aコネクタ
動作電圧 4.5~5.5V
消費電流 読取時 235mA(読み取り成功時、レーザ/ブザー/LED/バイブレータON)
待機時 35mA
読取方式 CCDリニアイメージセンサ
読取光源 赤色LED × 1 個
読取画素数 1500画素
視野角 水平: 約50°
ピッチ角度 ≦ ±50°
スキュー角度 ≦ ±65°(デットゾーン±8°は除く)
チルト角度 ≦ ±25°
湾曲面読み取り R ≧ 15mm(JAN-8)、R ≧ 20mm(JAN-13)
最小PCS値 0.3以上、反射率差(MRD)32%以上
最小分解能 0.1mm(Code39、PCS0.9の場合)
防塵・防滴 IP42相当
耐落下強度 高さ150cmからコンクリート床面に計15回自然落下させ、異常がないこと。
使用温度 0~50℃
保存湿度 5~95%RH(非結露、非氷結)
動作湿度 5~95%RH(非結露、非氷結)
保存温度 -20~60℃
耐外乱光 10,000lx以下
重量 約55g(ケーブルを除く)
外形寸法 55.9x154x33.8mm(WDH)
LED安全規格 IEC62471-1:2006リスク免除グループ
EMC EN55022、EN55024、FCC Part15 Subpart B Class B、VCCI クラスB
環境負荷抑制対応 RoHS 指令準拠
掲載値はメーカ規定の測定方法によるものです。
型番

■ MODEL C-41シリーズ CCDスキャナ

型番 仕様
C-41-USB-HID-AM-V
RoHS対応
ハンドヘルドCCDスキャナ, USBインターフェイス
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
