TTP-286MTシリーズ インダストリアルバーコードプリンタ(8インチモデル)

TTP-286MTシリーズ インダストリアルバーコードプリンタ(8インチモデル)
TSC プリンタ製品リスト
TTP-286MT/384MT
インダストリアルバーコードプリンタ
カタログ DL
オープン価格
用紙幅8インチ熱転写印刷バーコード・QRコード発行バーコード・QRコード発行ラベル発行2年保証
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
日本語対応メニュー、メッセージ

日本語メニュー対応。
タッチパネルなのでそのまま操作ができます。

  • 8インチ幅印字モデル
    幅広フォーマットのバーコードも印字可能

    TTP-286MT:8.5 インチ(216 mm)
    TTP-384MT:8.64 インチ(219.5 mm)

  • カラーLCDと6つのボタンでらくらく操作

    4.3インチのカラータッチ液晶画面を搭載
    タッチパネル操作と6個の操作ボタンでプリンタ設定やジョブ状況の確認が簡単

  • microSDでフラッシュメモリを拡張可能

    512 MB フラッシュメモリと256 MB SDRAMを搭載
    microSDカードでフラッシュメモリ拡張可能(最大32 GB)

  • マルチインターフェイス対応

    RS232/USB/セントロニクス/LANに対応
    GPIO(オプション)

  • TSPL-EZ™ (コマンドセット)

    Oracle、SAP、Unix、AS/400、Windowsなど、さまざまな IT 環境で動作します。
    スタンドアローンでの運用も可能

  • リボン・ラベルの交換が簡単な設計

    TTP-286MTシリーズ インダストリアルバーコードプリンタ(8インチモデル)

    ラベル・リボン収納部分が大きく開くので、消耗品の交換もらくらく

仕様

対応バーコード

一次元コード(バーコード)
Code 39, Code 93, Code 128UCC, Code 128 subsets A.B.C, コーダバー, インターリーブド 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11
二次元コード
PDF-417、マキシコード、データマトリクス、QRコード、Aztec

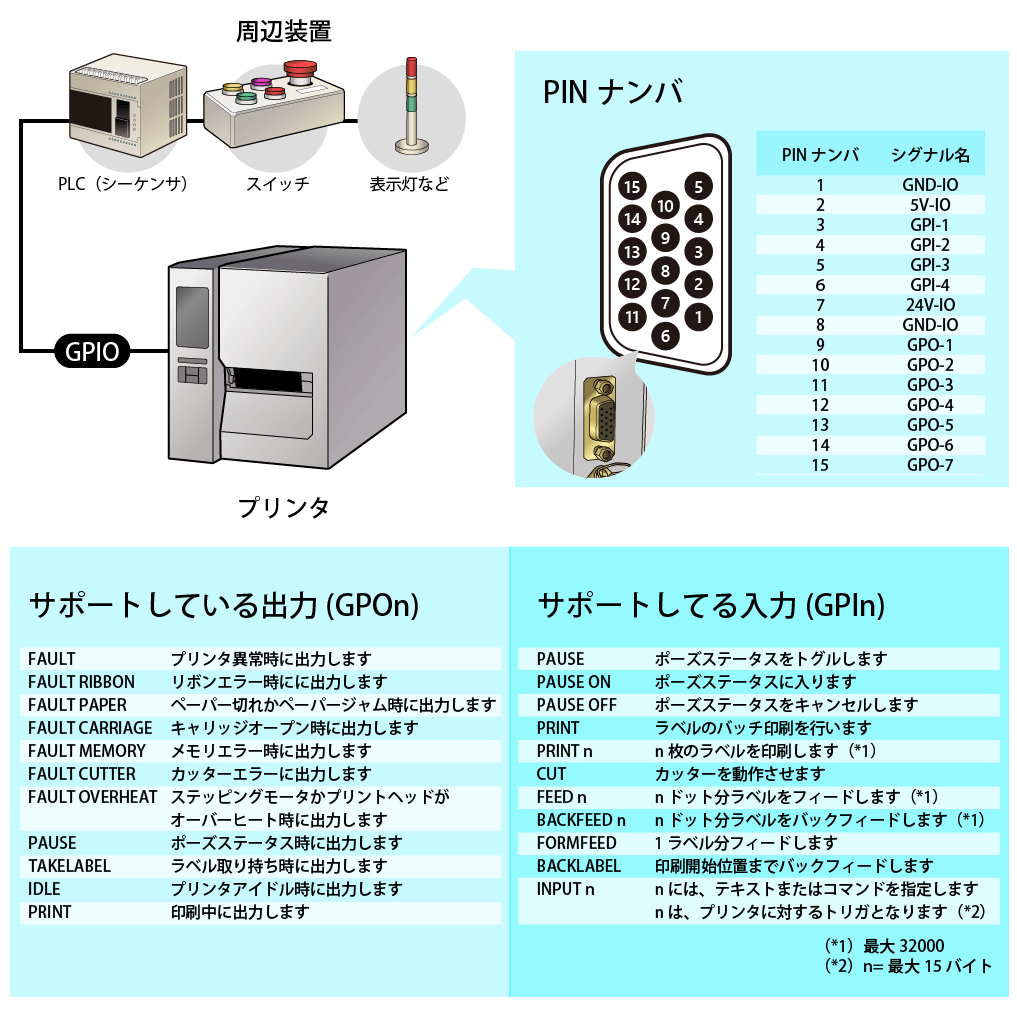

GPIOインターフェイスアプリケーション(オプション)

GPIOインターフェイスの入出力信号により、シーケンサやパトライト、各種ボタンなどをプリンタに接続し、プリンタのステータス取得や制御を行うことができます。

GPIOインターフェイス
仕様 TTP-286MT TTP-384MT
解像度 8 ドット/mm (203 dpi) 12 ドット/mm (300 dpi)
印刷方式  熱転写式&感熱式
最大印字速度 152 mm (6インチ)/秒 102 mm (4インチ)/秒
最大印字幅  216 mm (8.5インチ) 219.5 mm (8.64インチ)
最大印字長  11,430 mm (450インチ) 5,080 mm (200インチ)
ケース ダイキャストベース/
大型ビューウィンドウ付きメタルカバー
寸法  440 mm (W) x 336 mm (H) x 514 mm (D)
重量 23.7 kg
ロール紙容量  外径208.3 mm (8.2インチ)
リボン容量 長さ600メートル、最大外径90 mm、1インチコア (外側インク)
リボン幅  110 mm ~ 254 mm
プロセッサ  32ビット RISC CPU
メモリ  512 MB フラッシュメモリ
256 MB SDRAM
microSDカードスロット(最大32 GB)
インターフェイス  USB 2.0
RS-232
イーサネット 10/100 Mbps
USB ホスト(スキャナ/キーボード接続可能)
セントロニクス
GPIO(オプション)
電源 内蔵スイッチング電源
入力:AC 100-240V, 3A, 50-60Hz
出力:DC 24V, 8.33A, 200W
LCD 16 ビットカラー, 480 x 272 ピクセル, バックライト, 抵抗膜式タッチスクリーン
スイッチ、ボタン 電源スイッチ×1
操作ボタン×6 (Menu, Pause, Feed, Up, Down, Select)
センサ 透過ギャップセンサ (位置調整可能)
反射タイプブラックマークセンサ (位置調整可能)
ヘッドオープンセンサ
リボンエンドセンサ
リボンエンコードセンサ
リアルタイムクロック  標準装備
内蔵フォント  英数字ビットマップフォント(8種)
Monotype Imaging® スケーラブル (CG Triumvirate Bold Condensed) フォント(1種)
印字回転  0°, 90°, 180°, 270°
コマンドセット
(ファームウェア)
TSPL-EZ™(EPL、ZPL、ZPL IIエミュレーション搭載)
用紙タイプ 連続紙、ダイカット、ファンフォールド、タグ、ノッチ、ブラックマーク、ミシン目(外巻き)
用紙幅 101.6 ~ 241.3 mm
用紙厚  0.06 ~ 0.254 mm
用紙芯直径  76.2 mm (3インチ)
用紙長  25.4 ~ 11,430 mm 25.4 ~ 5,080 mm
温度 動作 5 ~ 40°C
保管 -40 ~ 60°C
湿度 動作 20 ~ 85% 結露なきこと
保管 10 ~ 90% 結露なきこと
安全規格  FCC クラス A, CE クラス A, UL, CUL, TÜV/Safety
環境への配慮  RoHS, WEEE対応
アクセサリ  WindowsラベルソフトCD
クイックスタートガイド
USBケーブル
電源ケーブル
リボンコア
保証 プリンタ: 2年間
プリンタヘッド: 25 km (100万インチ)あるいは12ヶ月のいずれか早い方
プラテン: 50 km (200万インチ)あるいは12ヶ月のいずれか早い方
型番

■ TTP-286MTシリーズ インダストリアルバーコードプリンタ(8インチモデル)

型番 仕様
TTP-286MT インダストリアルバーコードプリンタ(200dpi, 8インチ幅, 6インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN
TTP-384MT インダストリアルバーコードプリンタ(300dpi, 8インチ幅, 4インチ/秒, 4.3インチタッチパネルLCD), RS232/USB/セントロニクス/LAN

■ 交換部品

型番 仕様
98-0350033-10LF
プラテンローラ Ass'y
98-0350060-01LF プリントヘッド Ass'y, 200dpi
98-0350060-00LF プリントヘッド Ass'y, 300dpi
TTP286MT-CF スタンダードカッターモジュール
TTP286MT-CF-HVY ヘビーデューティーカッターモジュール
MX240P-GPIO GPIO Ass'y(パラレルポート付)

■ ラベル・リボン

型番 仕様
L-TT200100X-NP-3CR 熱転ラベルロール紙(NPコート紙), 200 × 100mm, 1500枚巻, ミシン目有り, 3インチコア, 外巻き <発注単位:10巻>
L-DT200100X-3CR 感熱ラベルロール紙, 200 × 100mm, 1500枚巻, ミシン目有り, 3インチコア, 外巻き
<発注単位:10巻>
R-WX220-600M-SR290 ワックスリボン, 220mm幅, 600m巻
<発注単位:10巻>
R-WR220-600M-SR790
<販売終了>
ワックス/レジンリボン, 220mm幅, 600m巻
<発注単位:10巻>
R-RS220-600M-SD100 レジンリボン, 220mm幅, 600m巻
<発注単位:10巻>
ダウンロード

本製品のダウンロードは下記サイトに移行いたしました
ダウンロードサイトにて、 製品カテゴリは「全製品」のままで
シリーズ名「TTP-286」を入力して検索してください。

■ ドキュメント

名称 対応モデル
クイックインストールガイド TTP-286MT/384MTシリーズ ダウンロード
取扱説明書 TTP-286MT/384MTシリーズ ダウンロード
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
