Z-5130 親指サイズ定置式CCDスキャナモジュール

MODEL Z-5130
親指サイズ
定置式CCDスキャナ

Z-5130 親指サイズ定置式CCDスキャナモジュール
ベストプライス


高速読取330スキャン/秒
データ照合機能を搭載
利用者限定機能を搭載
GS1-128/GS1 DataBar 編集機能を搭載
※オリジナル新機能※
機器組込に最適な超コンパクト設計
26.6(W) x 15.8(H) x 39(D)mm
読取深度40~340mm(EAN 100%)
COOP 2 OF 5 (NEC 2 OF 5)対応
ウェルコムデザイン GS1 DataBar対応
各種インターフェイスに対応
RS232C I/F
USBキーボード I/F
USBバーチャルCOM I/F

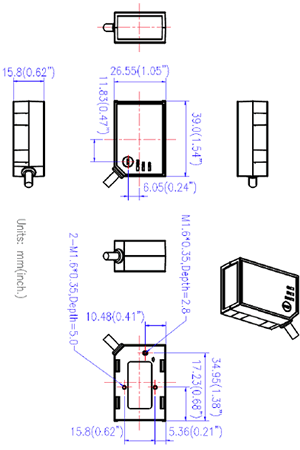

外形寸法図
Z-5130 親指サイズ定置式CCDスキャナモジュール
仕様一覧
項目 仕様
入力電圧 DC5V±10%
消費電流

読取時     75mA typ.
サージ電流  150mA typ.

外形寸法

26.6(W) x 15.8(H) x 39(D)mm

取付ネジ穴 M1.6 ×0.35 x3 箇所
重量 約15g (ケーブル除く)
光源 617nm 赤色 LED
受光素子 リニアCCD(2,500ピクセル)
走査角度 45度
読取角度 ピッチ±75度 スキュー±60度
分解能 0.1mm@コード39, PCS90%
PCS 0.30min.@UPC/EAN 100%
走査速度

330 スキャン/秒

インディケータ

ビープ プログラマブルトーン
LED   3個(PWR, OK, NG)

テストボタン トリガボタン及びテストモード移行ボタンとして動作

※テストモード時、読取率30%, 60%, 90%以上を3段階LED表示
読取深度

40 ~340mm (UPC/EAN 100%)
※読取フィールド参考図参照

インターフェイス RS232Cインターフェイス
USBキーボードインターフェイス
USBバーチャルCOMインターフェイス
動作温度

0℃~+55℃

保管温度 -20℃~+60℃
湿度 20%~85% 氷結・結露無し
耐外乱光

100,000 lux,

耐衝撃 2,000G
読取コード

コード39, インターリーブド25, コーダバー(NW7), コード93, コード128, GS1-128(UCC/EAN-128), JAN/EAN/UPC COOP 2/5 GS1 DataBar 他

EMC CE, FCC
親指サイズ定置式CCDスキャナモジュールMODEL TINY SCAN 30はここが違う!
Z-5130シリーズは、ただ小さいだけではありません。ユーザサイドに立って付加された機能は、さらにその魅力を引き立てます。
1.テストモード
テストボタンのダブルクリックで、テストモードへ簡単に移行します。3色のLEDで読取率を30%, 60%, 90%以上の3段階表示、特別なツール無しで最適な設置場所を選びサポートします。
2.トリガモード
テストボタンをトリガボタンとして使用できる他、シリアルコマンドトリガやハードウェアトリガ(*)に対応可能です。
(*) カスタムケーブルの制作が必要です。弊社担当までご相談下さい。

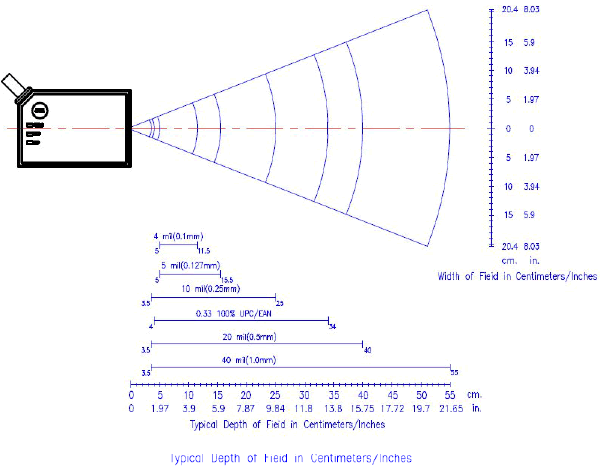

読取フィールド参考図
Z-5130 親指サイズ定置式CCDスキャナモジュール
GS1-128/GS1 DataBar 編集機能出力フォーマット例
強力、且つフレキシブルな編集機能を搭載!出力フォーマットを自在にプログラミングでき、
あらゆるアプリケーションに即対応可能です。
GS1-128/GS1 DataBar 編集機能出力フォーマット例
① AIをカッコで囲んで出力します。
( 01)97847973029746(10)4011(15)080925(30)5000(17)090811<CR>

② AIデータをカンマで区切って出力します。
97847973029746,4011,080925,5000,090811<CR>

③ AIデータをTABキーで区切って出力します。
97847973029746<TAB>4011<TAB>080925<TAB>5000<TAB>090811<CR>

④ AIデータをSTX/ETXで囲んで出力します。
<STX>97847973029746<ETX><STX>4011<ETX><STX>080925<ETX><STX>5000<ETX><STX>090811<ETX><CR>

⑤ AIデータをそれぞれ異なるキーで区切って出力します。
97847973029746<TAB>4011<CR>080925<CR><LF>5000<@><@>090811<右ALT><CR>

型番
仕様
Z-5130U (*1)
RoHS対応
定置式CCDスキャナUSB I/F USB Aコネクタ
Z-5130R
RoHS対応
定置式CCDスキャナ, RS232C I/F, Dsub9Fコネクタ

Z-5130P(*1)(*2)
RoHS対応
定置式CCDスキャナ, RS232C/USB I/F, 10P10Cコネクタ
PS5V-A50M
RoHS対応
RS232Cスキャナ用ACアダプタ
(*1) USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応。
WINDOWS 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。
(*2) ハードウェアトリガラインを使用する場合などに使用します。詳細は、弊社までお問い合わせください。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
