MODEL Z-5111
ミニミニCCD
バーコードスキャナモジュール
Z-5111 ミニミニCCDバーコードスキャナモジュール|ウェルコムデザイン
ベストプライス



高速読取330スキャン/秒

データ照合機能を搭載
利用者限定機能を搭載
GS1-128/GS1 DataBar 編集機能を搭載
※オリジナル新機能※
機器組込に最適な超コンパクト設計
20.5(W) x 11.8(H) x 22.6(D)mm, 約12g
読取深度45~340mm(EAN 100%)
ポピュラーなバーコードは全て読取可能
各種インターフェイスに対応
RS232C(TTL) I/F
USBキーボード I/F
USBバーチャルCOM I/F

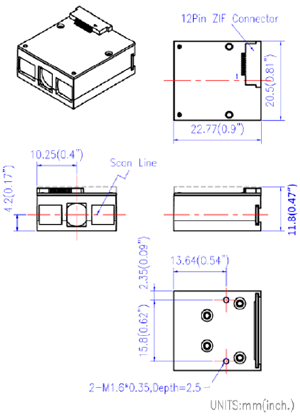

外形寸法図
Z-5111 ミニミニCCDバーコードスキャナモジュール|外形寸法図

ピン配列

ZIF 12ピンコネクタ ピン配列
ピン番号信号名
1

VCC DC3.3 +/-10%

2 RxD
3 Trigger Input
4 USB POWER
5 TxD
6 RTS
7 GND
8 USB+
9 LED Output
10 CTS
11 Buzzer Output
12 USB-

仕様一覧
項目 仕様
電源 DC3.3 +/-10%
消費電流

105mA typ.

外形寸法

20.5(W) x 11.8(H) x 22.6(D)mm

取付穴 φ1.6 深さ5mm x 2 箇所,
φ1.6 深さ2.8mm x 1 箇所
重量 約12g
光源 617nm 赤色 LED
分解能 0.1mm @ コード39, PCS90%
PCS 0.30 min.
走査速度

330 スキャン/秒

インディケータ

ブザー, LED 駆動用出力端子有り

読取深度

45~340mm (UPC/EAN 100%)
※読取フィールド参考図参照

インターフェイス

RS232Cインターフェイス
USBキーボードインターフェイス
USBバーチャルCOMインターフェイス

動作温度

0°C~+50°C

保管温度 -20°C~+60°C
湿度 5%~95% 氷結・結露無し
耐外乱光 100,000lux
読取コード

コード39, インターリーブド25, コーダバー(NW7), コード93, コード128, GS1-128(UCC/EAN-128), JAN/EAN/UPC, COOP 2/5, GS1 DataBar, 他

EMC CE, FCC

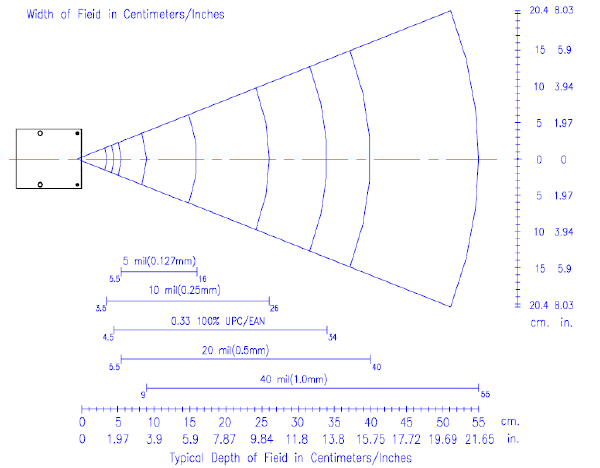

読取フィールド参考図
Z-5111 ミニミニCCDバーコードスキャナモジュール|読取フィールド参考図

GS1-128/GS1 DataBar 編集機能出力フォーマット例
強力、且つフレキシブルな編集機能を搭載!出力フォーマットを自在にプログラミングでき、
あらゆるアプリケーションに即対応可能です。
GS1-128/GS1 DataBar 編集機能出力フォーマット例
① AIをカッコで囲んで出力します。
( 01)97847973029746(10)4011(15)080925(30)5000(17)090811<CR>

② AIデータをカンマで区切って出力します。
97847973029746,4011,080925,5000,090811<CR>

③ AIデータをTABキーで区切って出力します。
97847973029746<TAB>4011<TAB>080925<TAB>5000<TAB>090811<CR>

④ AIデータをSTX/ETXで囲んで出力します。
<STX>97847973029746<ETX><STX>4011<ETX><STX>080925<ETX><STX>5000<ETX><STX>090811<ETX><CR>

⑤ AIデータをそれぞれ異なるキーで区切って出力します。
97847973029746<TAB>4011<CR>080925<CR><LF>5000<@><@>090811<右ALT><CR>

型番
仕様
Z-5111(*1)
RoHS対応
ミニミニCCDバーコードスキャナモジュール TTL232/USB I/F
EVBD-131M(*2)
評価用ボード, RS232C/USBインターフェイスケーブル付
031-005012-520 12ピンFCCケーブル, 長さ50mm, 補強板4mm
183-012D12-211
12ピンZIFコネクタ
(*1) ハンディターミナルなどへの組み込みに最適なSE-1200互換ケーブルタイプのTS-130M デコード非搭載CCDバーコードスキャナモジュール(レーザエミュレーション信号)もあります。詳しくは、弊社までお問い合わせください。
USBキーボードとUSBバーチャルCOMの両インターフェイスに対応しています。
WINDOWS 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。
(*2) 単4形アルカリ乾電池2本で駆動します。

※改良の為、予告無く外観・仕様を変更する場合があります。
