TDP-245,TTP-245/343
バーコードラベルプリンタ
|
|
使いやすさを追求した最新モデル
フルオープントップ設計なのでラベルやリボンなど消耗品交換も楽々。またモジュール化により、サーマルヘッドやプラテンなど消耗部品交換も簡単に行って頂けます。
![バーコードプリンタ部品](../photo/tdp245/thermalhead.jpg) |
QRコード対応!進化したTDP/TTPシリーズ |
- 高解像度印刷
TDP/TTP-245 203dpi(8ドット/mm)
TTP-343 300dpi(12ドット/mm)
- 高速印刷
TDP/TTP-245 5インチ(127mm/秒)
TTP-343 3インチ(76mm/秒)
- Windows対応プリンタドライバを標準添付
(Windows 98SE/ME/2000/XP)
- セントロニクス・USB・RS232Cインターフェイスを兼備
- BASICライクなプリンタ言語TSPL2に対応
TSPL2を駆使すれば様々な現場用途に応じた
スタンドアローンプリンタとして利用できます
|
- 内蔵フォント:
英数字フォント8種+トゥルータイプフォント1種
(回転0度、90度、180度、270度)
- 内蔵バーコードフォント
一次元バーコード
コード39, コード93, コード128, EAN128(GS1-128),UCC128,
NW7(コーダバー), ITF, UPC/EAN/JAN, MSIほか
二次元バーコード
QRコード(モデル1/2), PDF-417, マキシコード,
データマトリクス
- Windows対応ラベルデザインソフトを標準添付
オンライン印刷はもちろん、デザインしたラベルをプリンタフォームとしてダウンロードすることも可能
- 豊富なオプション
カッター、拡張メモリカード、外付キーボード、モバイルバッテリパック
|
|
これは便利!考えるバーコードプリンタ |
パソコンと接続してオンライン印刷。付属のラベルデザインソフトで簡単にラベル作成が行えます。もちろん、Windowsドライバを経由して、MS-ACCESSなどから直接印刷を行う事も可能です。
|
BASICライクなプリンタ言語TSPL2を使えば、KP-200(オプション)キーボードやバーコードスキャナと接続してQRコードをスタンドアローン印刷することが可能です。もちろん、一次元バーコードや他の二次元バーコードにも対応します。
|
|
仕様一覧
項目 |
TDP-245 |
TTP-245 |
TTP-343 |
印刷方式 |
ダイレクトサーマル
|
熱転写/
ダイレクサーマル |
解像度 |
203dpi |
300dpi |
最大印字幅 |
108mm |
最大印字長 |
990mm(39") |
400mm(16") |
最大印字速度 |
127mm/秒 |
76mm/秒 |
ケース材質 |
プラスティック |
インディケータ |
LED1個 (3色発光)、 スイッチ1個 |
外形寸法 |
W314×D213×H188mm |
センサー |
ラベルギャップ, ブラックマーク, ヘッドオープン, リボンエンド |
メモリ |
フラッシュROM 1MB(64KBフリー)
DRAM 2MB(256KBフリー) |
インターフェイス |
USB1.1, セントロニクス・RS232C(19.2Kbps
max.)兼備 |
供給電源 |
DC24V 付属の専用ACアダプタを使用 |
クロック |
リアルタイムクロック標準搭載 |
フォント |
英数字ビットマップフォント8種, TrueTypeフォント1種 |
バーコードフォント |
コード39, コード93, コード128, AN128,UCC128,
NW7(コーダバー), ITF, UPC/EAN/JAN, MSI, PLESSEY, POSTNET, QRコード(モデル1/2),
PDF-417, マキシコード, データマトリクス |
フォント回転 |
フォント・バーコードフォント
0度・90度・180度・270度 |
コマンドセット |
TSPL2 |
ラベルタイプ |
連続・ダイカット・ファンフォールド・チケット・その他 |
ラベル幅 |
20~112mm |
ラベル高 |
10~990mm |
10~400mm |
ラベル厚 |
0.06~0.19mm |
ロール紙サイズ |
127mm OD(コア25.4mmOD) |
ラベル間ギャップ |
2mm min. |
ブラックマーク |
高さ2mm min. 幅8mm min. |
リボン幅 |
N/A |
110mm max. |
リボン長 |
N/A |
300m |
ヘッド信頼性 |
30Km |
周囲温度 |
動作5~40℃、保管-40~60℃ |
周囲湿度 |
動作25~85%、保管10~90%
(結露無し) |
プリンタドライバ |
Windows 98SE/ME/2000/XP/7 対応 |
ラベルソフト |
Windows版
ラベルデザインソフト標準添付 |
EMC規格 |
CE-B, FCC-B準拠 |
*ピール/カッター機能を使用する場合のラベル高は、25.4mm min.です。
|
スタンドアローンで簡単ラベル発行!
|
1. |
付属のラベルデザインソフトでラベルを設計します。
![バーコードプリンタ-ラベルデザイン](../photo/tdp245/bartender.gif)
|
2. |
作成したラベルフォームをプリンタのメモリへダウンロードします。プリンタのメモリには画像データも全て記録されます。
|
3. |
プリンタに専用キーボードKP-200(バーコードスキャナも接続可能)を接続して可変データ部を都度入力すれば、イメージ通りのラベルを簡単に発行できます。
![バーコードプリンタ-アクセサリー](../photo/tdp245/ttp245-connection3.jpg) |
|
TDP/TTPシリーズバーコードプリンタのこんな使い方①
Bluetoothアダプタを使って、ハンディターミナルとワイヤレス接続 |
BT-CS0400 Bluetooth/シリアル変換アダプタ
|
■ハードウェアの特徴
・Bluetooth Class 2 モジュール採用
・Bluetooth1.1準拠
・ ボーレート9,600bps ~ 230,000bpsに対応
・アンテナ内蔵
・Dsub9オスコネクタ(オスメス変換付)
・Bluetoothリンク状態をLED表示
・9番ピン又は付属のACアダプタから電源供給 |
|
■ソフトウエア仕様
・ ユティリティソフトで簡単パラメータ設定
ボーレート
ストップビット
パリティ
検出可否
接続可否
各種セキュリティモード
・シリアルポートプロファイル, ジェネラルアクセスプロファイル,
サービスディスカバリプロファイル |
![](../photo/tdp245/printer_wireless01.gif) |
|
TDP/TTPシリーズバーコードプリンタのこんな使い方②

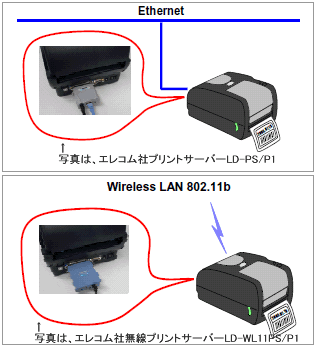

市販プリントサーバーを使って、LAN・無線LANへ接続 |
|
|
型番 |
仕様 |
TDP-245
![](../photo/logo/rohs.gif) |
ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 203dpi, 5インチ/秒 |
TTP-245
![](../photo/logo/rohs.gif) |
熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 203dpi,
5インチ/秒 |
TTP-343
![](../photo/logo/rohs.gif) |
熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 300dpi,
3インチ/秒 |
TDP-5PEEL |
ピールオフモジュール(TDP-245対応) |
TTP-5PEEL |
ピールオフモジュール(TTP-245/343対応) |
TDP-5CF |
フルカット・カッターモジュール(TDP-245対応) |
TTP-5CF |
フルカット・カッターモジュール(TTP-245/343対応) |
BP-2000(*1)
(販売終了) |
モバイルNiMHバッテリパック(TDP-245, TTP-245/343対応) |
TTP-5EXM2 |
拡張メモリカード, 2MB(TDP-245, TTP-245/343対応) |
TTP-5EXM4 |
拡張メモリカード, 4MB(TDP-245, TTP-245/343対応) |
TTP-5EXM6 |
拡張メモリカード, 6MB(TDP-245, TTP-245/343対応) |
TTP-5EXM8 |
拡張メモリカード, 8MB(TDP-245, TTP-245/343対応) |
KP-200 |
LCDディスプレイ付スタンドアローンキーボード |
R-WX060-KTX100(*2)
(販売終了) |
ワックスリボン, 60mm幅, 300m巻 |
R-WX110-KTX100(*2)
(販売終了) |
ワックスリボン, 110mm幅, 300m巻 |
R-WX060-SR290(*2)
|
ワックスリボン, 60mm幅, 300m巻 |
R-WX110-SR290(*2)
|
ワックスリボン, 110mm幅, 300m巻 |
R-WR060-SR790(*2)
(販売終了) |
ワックス/レジンリボン, 60mm幅, 250m巻 |
R-WR110-SR790(*2)
(販売終了) |
ワックス/レジンリボン, 110mm幅, 250m巻 |
R-RS060-SD100(*2) |
レジンリボン, 60mm幅, 300m巻 |
R-RS110-SD100(*2) |
レジンリボン, 110mm幅, 300m巻 |
L-DT059030X(*2) |
感熱ラベルロール, 幅59×30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻 |
L-DT106075X(*2) |
感熱ラベルロール, 幅106×75mm, 700枚巻, ミシン目有り, 1インチコア, 外巻 |
L-TT059030X-NP(*2) |
熱転ラベルロール(NPコート紙), 幅59×30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻 |
L-TT106075X-NP(*2) |
熱転ラベルロール(NPコート紙), 幅106×75mm, 700枚巻, ミシン目有り, 1インチコア, 外巻 |
L-TT035013X-NP(*2) |
熱転ラベルロール紙(NPコート紙), 35 × 13mm, 2,500枚巻, ミシン目有り, 1インチコア, 外巻き |
L-TT035013X-PS(*2) |
熱転ラベルロール紙(消し銀PET), 35 × 13mm, 2,500枚巻, ミシン目有り, 1インチコア, 外巻き |
L-TT035013X-PW(*2) |
熱転ラベルロール紙(白PET), 35 × 13mm, 2,500枚巻, ミシン目有り, 1 インチコア, 外巻き |
L-TT035013X-PT(*2) |
熱転ラベルロール紙(透明PET), 35 × 13mm, 2,500枚巻, ミシン目有り, 1 インチコア, 外巻き |
98-0260023-00 |
TDP-245用プリントヘッドモジュール, 203dpi(交換部品) |
98-0250008-00 |
TTP-245用プリントヘッドモジュール, 203dpi(交換部品) |
98-0270002-00 |
TTP-343用プリントヘッドモジュール, 300dpi(交換部品) |
98-0500009-00
|
TDP-245,TTP-245/343用プラテンモジュール(交換部品) |
BT-CS0400 |
Bluetooth/シリアル変換アダプタ |
(*1) |
スタンバイ約8時間、印刷約50m(環境・機種により異なります)が目安です
210(W)×30(H)×260(D)mm,1.8Kg,充放電サイクル寿命500回 |
(*1) |
発注は10巻単位とさせて頂きます
表示価格は1巻当たりの単価です |
(*2) |
カスタム仕様ラベルについては、弊社担当者までお問合せ下さい |
|
|
